- Полное обозначение: ГОСТ 9454-2025
- Заглавие на русском языке: Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
- Заглавие на английском языке: Metals. Method for testing the impact strength at low, room and high temperature
- Дата введения в действие: 01.05.2026
- ОКС: 77.040.10
- Полный текст документа в PDF (скачать)
Скачать буклет с готовым решением
ГОСТ 9454-2025 – это обновлённая версия межгосударственного стандарта, определяющего методику испытаний на ударный изгиб в широком температурном диапазоне – от низких до высоких. Он заменяет собой устаревшую версию ГОСТ 9454-78. Этот стандарт описывает, как проводить испытания на устойчивость к ударным нагрузкам для различных металлов (черных и цветных), сплавов и изделий, изготовленных из них, при температурах от -100°C до +1200°C.
Основная цель стандарта – определить энергию, которую материал поглощает при разрушении (работу удара), а также его ударную вязкость.
Кроме того, во время испытаний можно оценить и другие параметры, такие как:
• Процент вязкого разрушения в структуре излома;
• Боковое расширение образца;
• Температуру, при которой материал становится хрупким.
Конкретные параметры, которые нужно измерять, и условия их определения указываются в нормативной документации для каждого вида металлопродукции.
Важно помнить: для испытаний на ударный изгиб при экстремально низких температурах (от -100°C до -269°C) существует отдельный стандарт – ГОСТ 22848.
Образцы

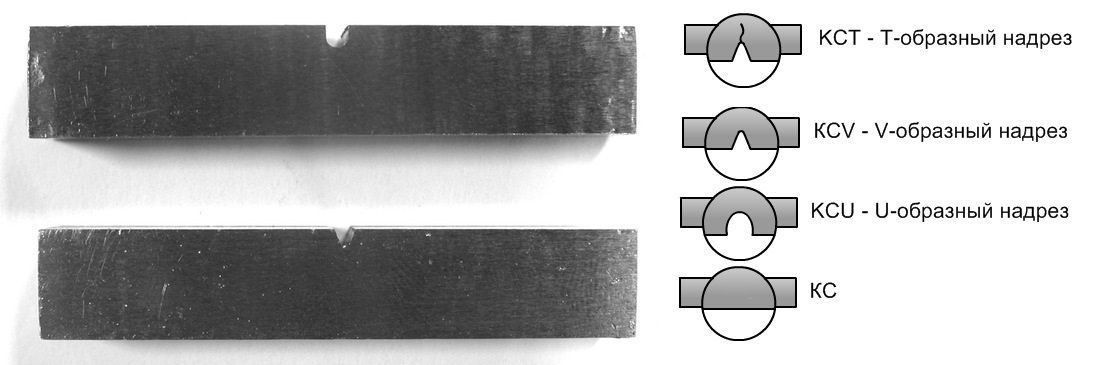

Стандарт подробно описывает подготовку образцов с V-образным или U-образным надрезом, а также с концентратором вида Т (усталостная трещина), в соответствии с типом испытываемого металла и требованиями к оценке его свойств. ГОСТ 9454-2025 вводит четкие критерии к подготовке образцов, включая требования к геометрии надреза (V, U, Т), радиусу закругления, глубине и углу надреза. Точное соблюдение этих параметров критически важно для обеспечения воспроизводимости результатов испытаний. Согласно исследованиям, отклонение геометрических параметров надреза может приводить к значительным погрешностям в определении работы разрушения и доли вязкой составляющей в изломе.
Оборудование
При проведении испытаний на ударный изгиб рекомендуется использовать маятниковые копры, соответствующие ГОСТ 10708. Важно, чтобы энергии удара было достаточно для полного разрушения образца за один раз. Одну серию испытаний на ударный изгиб рекомендуется проводить на одном и том же копре. Допускается применение современных маятниковых копров с программным управлением, которое компенсирует потери энергии, вызванные трением.

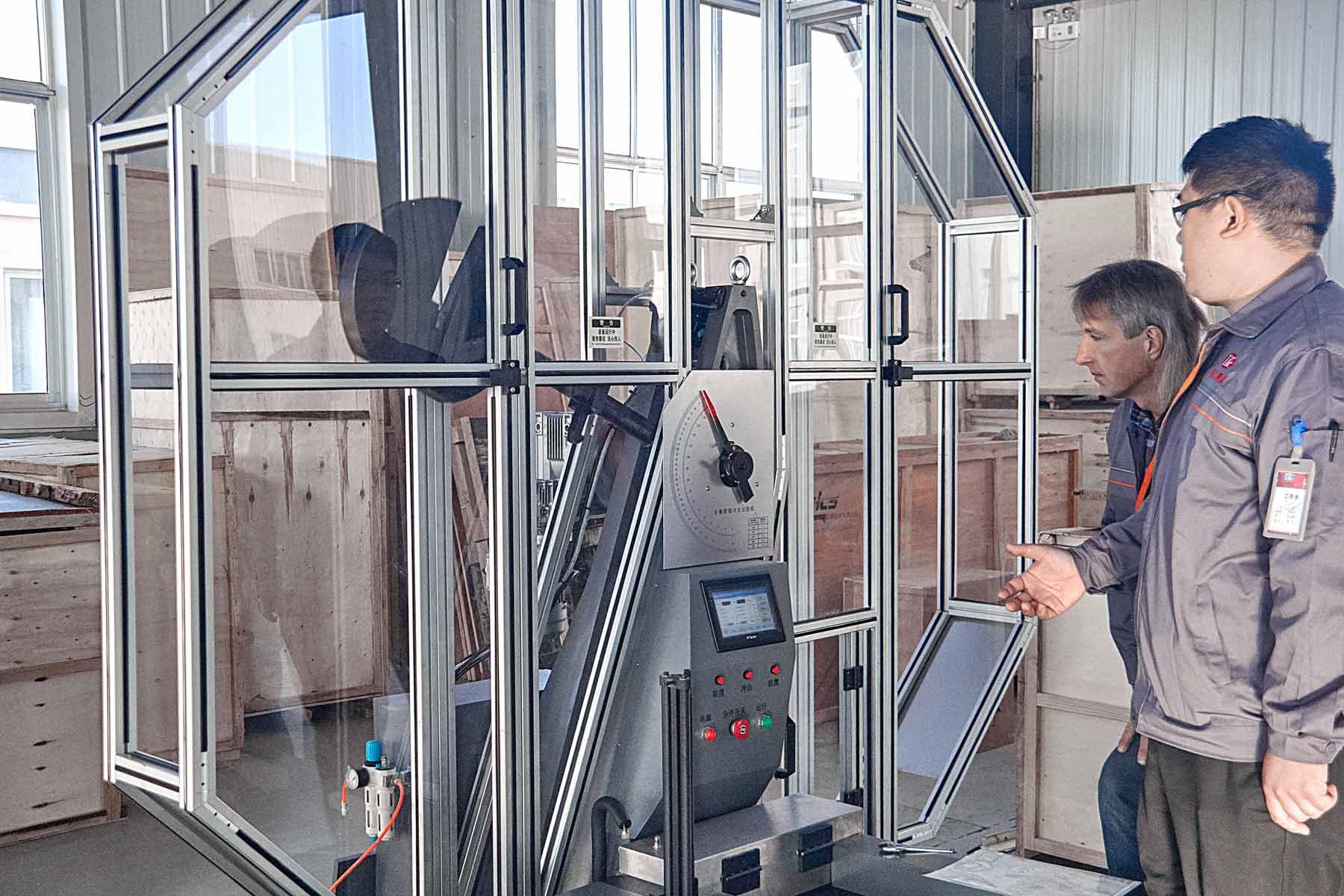

Применение так называемых "инструментированных" копров даёт возможность детально изучить процесс деформации материала, строя и анализируя соответствующие графики. К таким приборам относится наша модель Копер маятниковый JB-300YW с инструментированным бойком.
В условиях крупного производства, когда необходим одновременный контроль большого количества образцов, разрешено использование оптических систем измерения. Они позволяют быстро и точно проверить соответствие всех размеров образца требованиям стандарта. К таким, в частности, относится Автоматическая система анализа DKF-260. Этот прибор создан для оперативного определения габаритов концентраторов на образцах Шарпи и Менаже до проведения ударных испытаний на маятниковом копре. Кроме того, он помогает оценить долю разрушенных волокон после удара и измерить степень расширения. Умная оптика для сбора данных позволяет одним кликом запустить анализ надреза. Система сама находит края и показывает отклонения от норм ISO, ASTM, ГОСТ. Простое и понятное ПО даёт возможность быстро создать отчёт об измерениях в привычном формате Excel.
Если испытания на ударный изгиб проводятся при нестандартных температурах (повышенных или пониженных), необходимо использовать специальное оборудование. Это оборудование должно обеспечивать равномерный нагрев или охлаждение образца, защищать его от воздействия агрессивной среды и гарантировать точный контроль температуры.
Тестирование и результаты испытаний

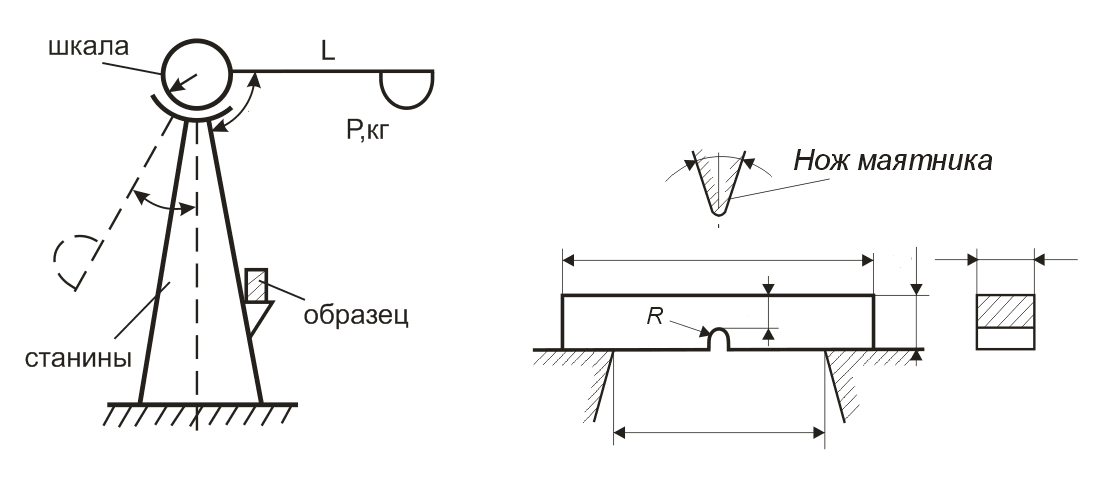

Для проведения теста, образец фиксируется таким образом, чтобы центр его надреза совпадал с осью опор. Удар маятником наносится с противоположной надрезу стороны, строго по центру образца. Тест считается успешным, если образец сломался на две части или проскочил между частями испытательного устройства, не остановив маятник. Результатом испытания является работа, затраченная на разрушение образца, либо ударная вязкость, в зависимости от типа надреза (U, V или T).
Если в стандартах на металлопродукцию нет особых указаний, принимаются значения работы удара или ударной вязкости, измеренные на каждом образце.
Значения работы удара и ударной вязкости кодируются сочетанием букв и цифр, отражающих условия эксперимента. Буквы указывают на работу удара (KU, KV) или ударную вязкость (KCU, KCV, KCT) для образцов с надрезами U, V и T соответственно. Первое число – это потенциальная энергия маятника в джоулях, второе – глубина надреза в миллиметрах, а третье – толщина образца в миллиметрах. Подробные расчёты по формулам указаны в полном тексте ГОСТа.
Выводы
Итак, ГОСТ 9454-2025 является значимым шагом в развитии отечественной стандартизации в области механических испытаний металлов. Стандарт учитывает современные требования к оценке эксплуатационной надежности материалов и конструкций, подверженных динамическим нагрузкам в широком диапазоне температур. Внедрение ГОСТ 9454-2025 должно способствовать повышению качества и надежности металлических изделий и конструкций, эксплуатируемых в различных отраслях промышленности, включая машиностроение, строительство и энергетику. Стандарт предоставляет четкие и однозначные требования к проведению испытаний на ударный изгиб, что обеспечивает сопоставимость результатов и возможность проведения сравнительного анализа свойств металлов, произведенных разными поставщиками.
Заметим, что ГОСТ 9454 78 статус на 2025 год - действителен только до 01.05.2026.
