Автоматическая система анализа DKF-260
Производитель:
• Автоматический захват и определение изображения
• Измерение и анализ надрезов U и V типа
• Анализ площади разрушения после удара
• Разрешение измерения : 0.001 мм
• Формат отчета : EXCEL
• Стандарт : ГОСТ 9454-2025

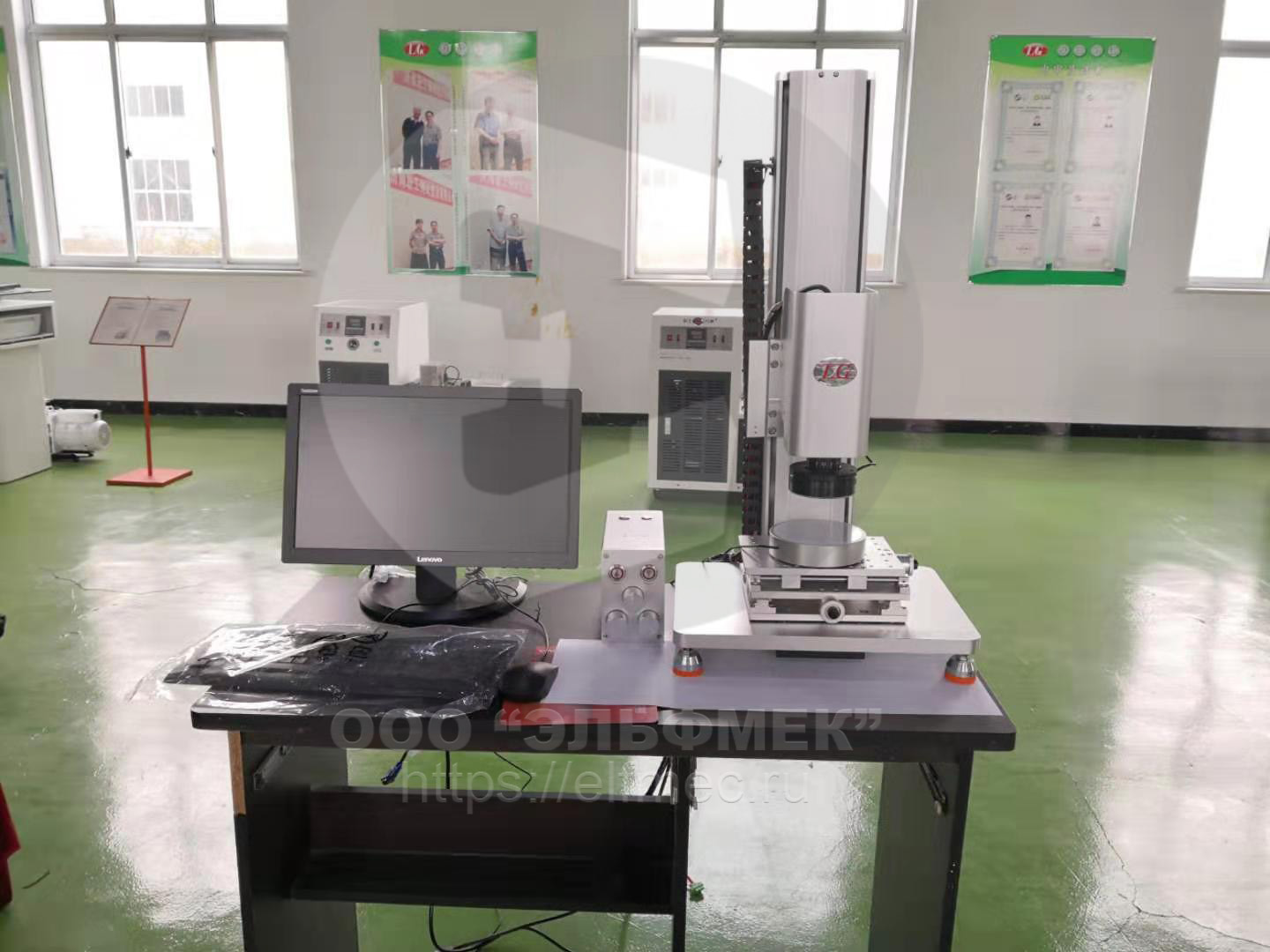

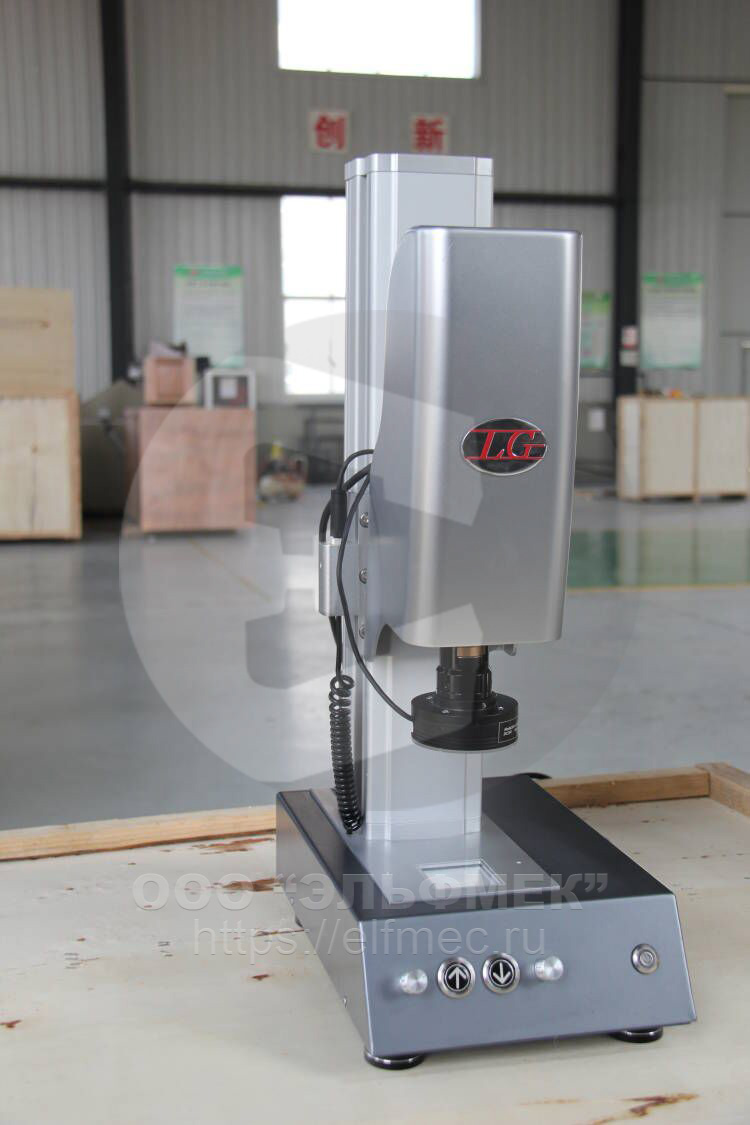

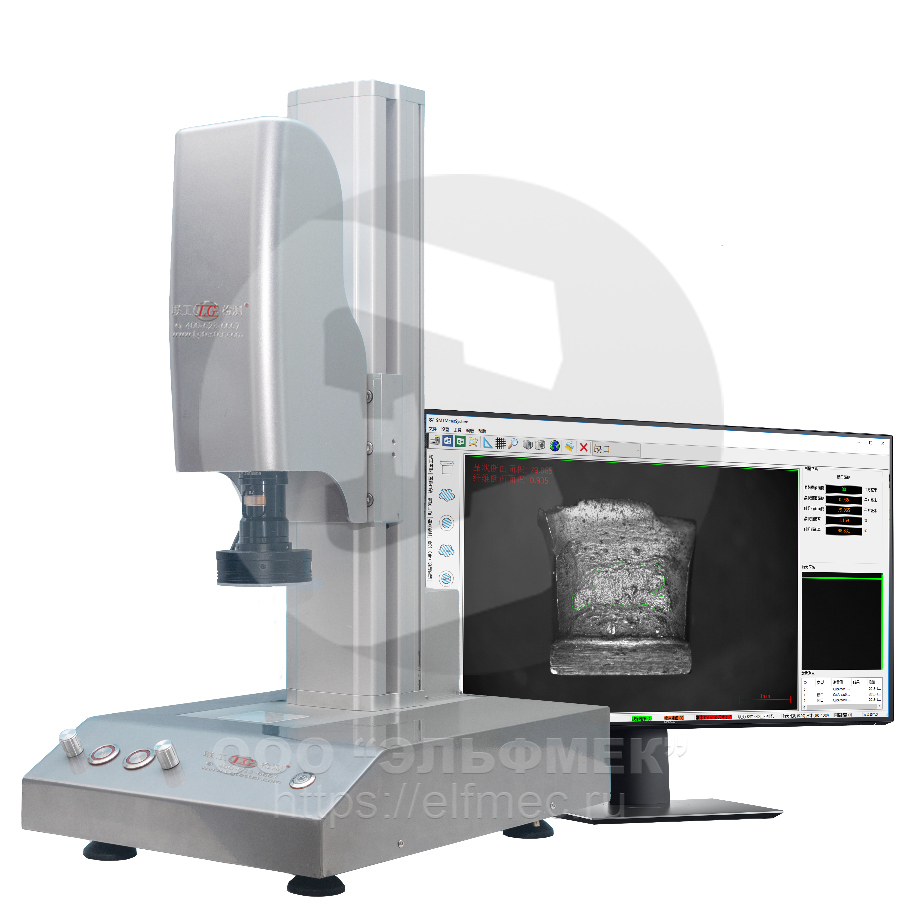

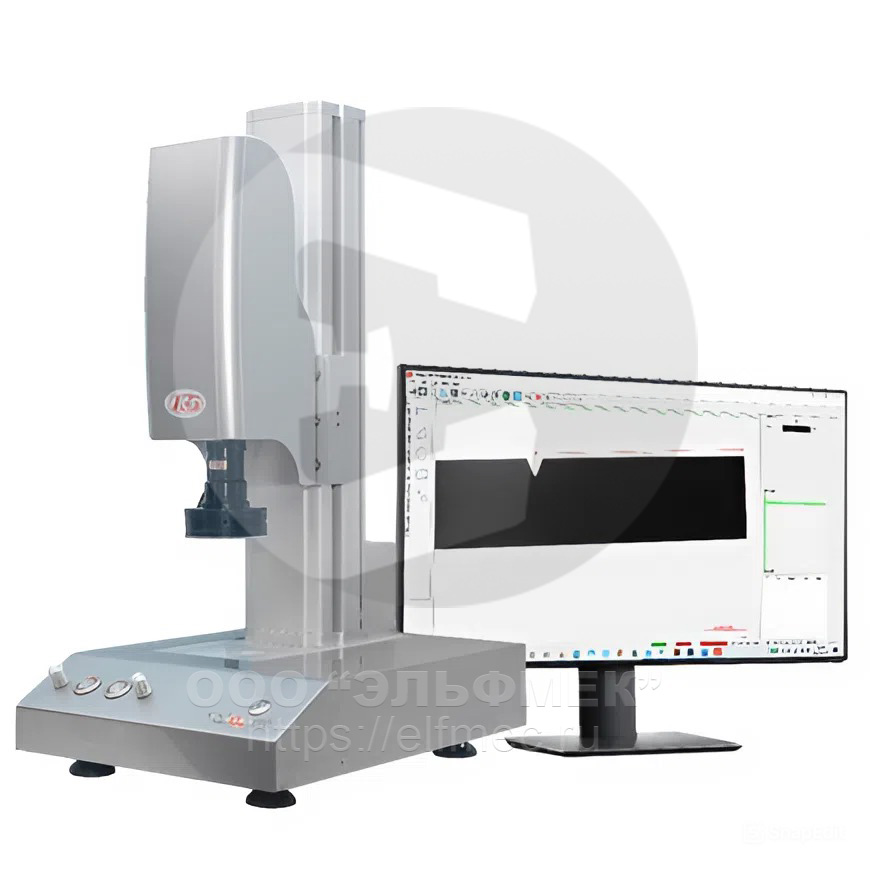

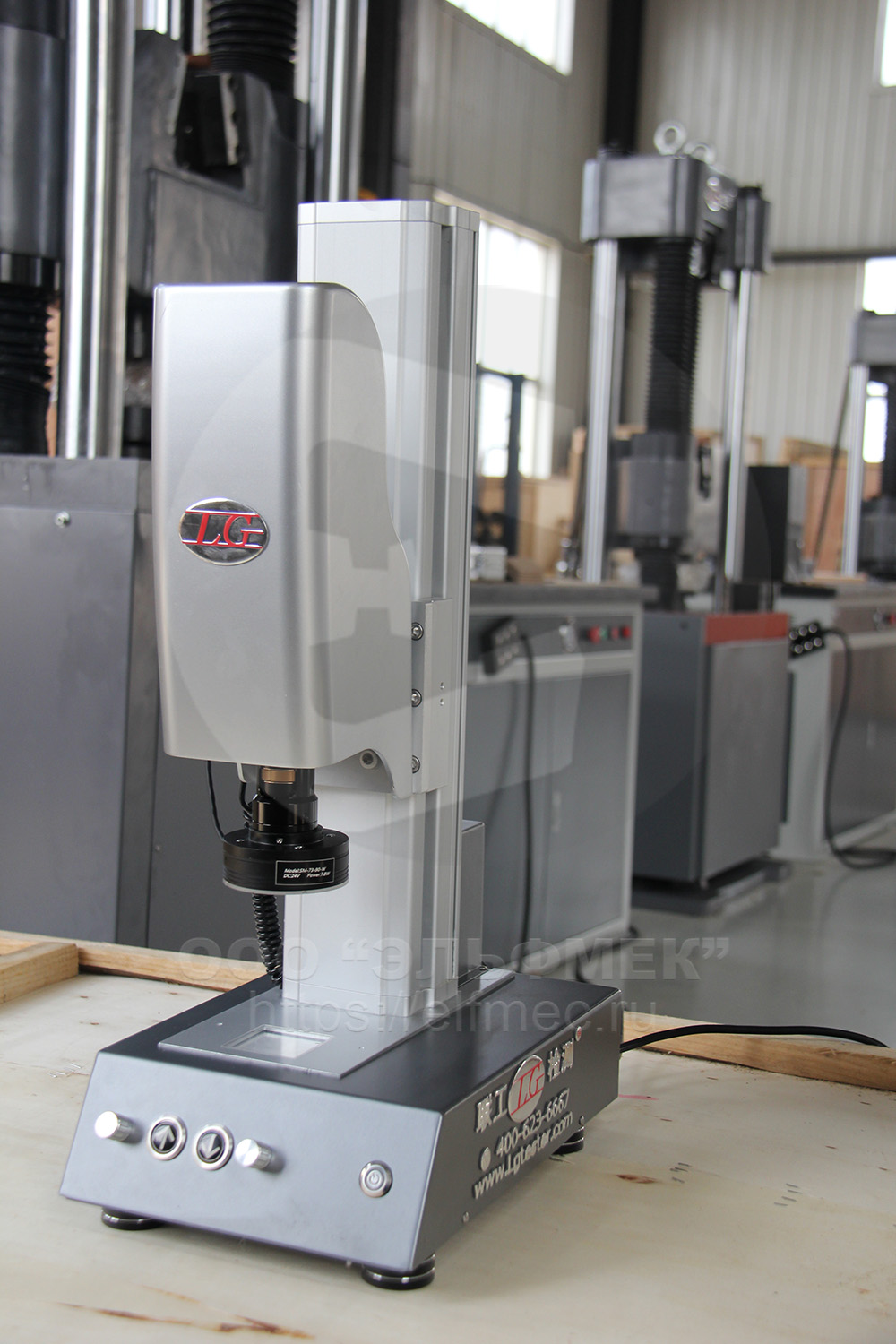

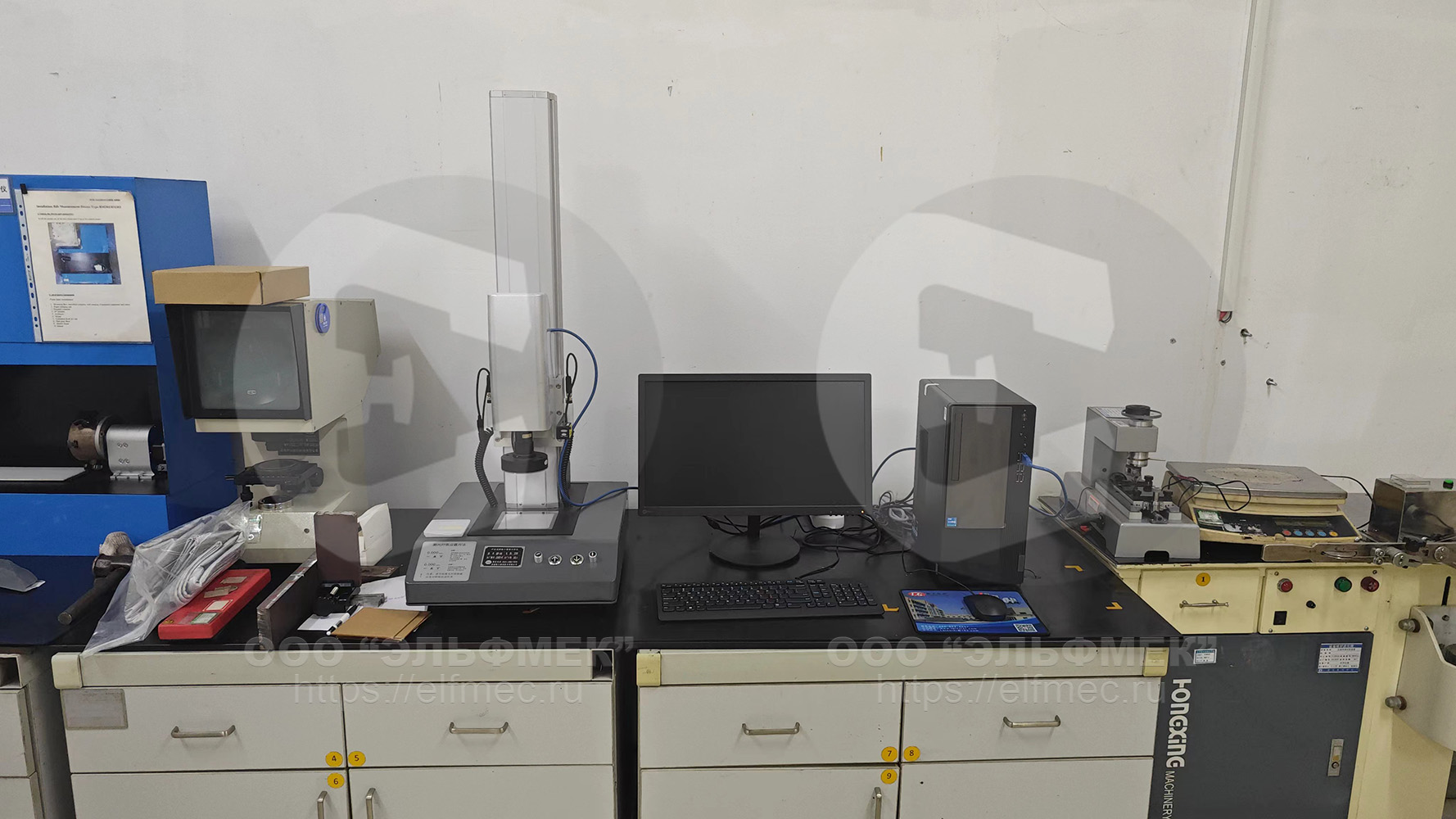

Описание Liangong DKF-260
Установка Liangong DKF-260 подходит для измерения и анализа излома, размеров надреза, симметрии надреза - угла продольной оси образца и расширения металлического образца при ударе маятника. С помощью специальной электронно-оптической системы отбора проб морфология излома ударного образца замеряется в режиме реального времени во всем поле зрения, и может быть выполнено измерение скорости разрушения волокон ударного образца. Прибор удобен в эксплуатации, имеет высокую точность, может выполнять операции, которые раньше нельзя было выполнить вручную, и проводить автоматическую оценку результатов. Сохраненные данные результатов могут быть перепроверены пользователем.
Особенности модели:
- Быстрое измерение (для измерения размера надреза). Измерение одним нажатием клавиши, точное измерение угла надреза, глубины надреза, радиуса дна надреза, высоты дна надреза, ширины (толщины) образца, угла между плоскостью симметрии надреза и продольной осью образца, а также расстояние плоскости симметрии надреза до излома;
- Оптическая система сбора данных. Специальная оптическая система сбора данных, возможность высокоточного распознавания;
- Автоматическое определение. Автоматический захват краев, автоматическое измерение, автоматическая оценка, отображение значения ошибки, может автоматически оценивать результаты измерения в соответствии с GB, ISO, ASTM, корпоративными стандартами или условиями автоматической оценки.
- Формат отчета. Изображения можно импортировать для вторичного измерения, которое можно использовать для арбитража или запроса результатов, а также для вторичного измерения в спорных случаях.
Функции измерения:
- Измерение угла надреза ударного образца
- Измерение высоты основания надреза ударного образца.
- Измерение нижнего радиуса надреза на образце
- Измерение угла между плоскостью симметрии надреза и продольной осью ударного образца.
- Измерение ширины образца при ударе маятником
- Измерение процентного соотношения излома волокон после удара маятником
- Измерение величины бокового расширения LE
- Измерение твердости по Бринеллю методом индентирования
