Решение по комплексному испытанию образцов древесины

Компания: Университет Сантьяго де Чили (USACH) (исп. Universidad de Santiago de Chile)

Университет Сантьяго де Чили (USACH) (исп. Universidad de Santiago de Chile) — один из старейших государственных университетов в Чили. Группа исследований материалов и конструкций (MASTER) Университета Сантьяго‑де‑Чили специализируется на применении и развитии различных вычислительных и экспериментальных методов для изучения сложных задач строительной инженерии — от уровня отдельного материала через промежуточные уровни отдельных конструктивных элементов до глобальной шкалы всей конструкции.

Поставка машины Liangong в Университет Сантьяго де Чили

На уровне материала группа занимается построением определяющих моделей для сложных материалов, обычно применяемых в гражданском строительстве, включая древесину (для чего нами и был поставлен комплект для испытаний, описываемый в этой статье), бетон и сталь. На промежуточном уровне ставится задача понять поведение отдельных элементов — таких как стены, плиты, балки и колонны. На более крупном масштабе исследуется общая реакция конструкций — в частности, зданий и мостов.

Задача: Испытания древесины по стандарту ASTM D143 при температурах до +300 градусов

ASTM D143‑25 — это стандарт, устанавливающий методы испытаний небольших чистых (без дефектов) образцов древесины для определения их механических и физических свойств.

Стандарт охватывает широкий набор испытаний, в том числе:

статический изгиб (для определения предела прочности и модуля упругости при изгибе);
сжатие вдоль и поперёк волокон;
ударную вязкость и изгиб при ударной нагрузке;
сдвиг вдоль волокон, раскалывание, твёрдость;
растяжение вдоль и поперёк волокон;
сопротивление выдергиванию гвоздя;
определение удельного веса, усушки и влажности.

Цель испытаний — получить базовые характеристики материала для сравнения разных пород древесины, построения функций прочности и последующего нормирования допустимых напряжений в конструкциях (в связке с испытаниями полноразмерных элементов по ASTM D198 и ASTM D4761).

Образцы

Небольшие образцы чистой древесины различных пород.

Стандартная методика отбора проб лесных деревьев для определения свойств чистой древесины описана в действующем стандарте ASTM D5536-17(2023).

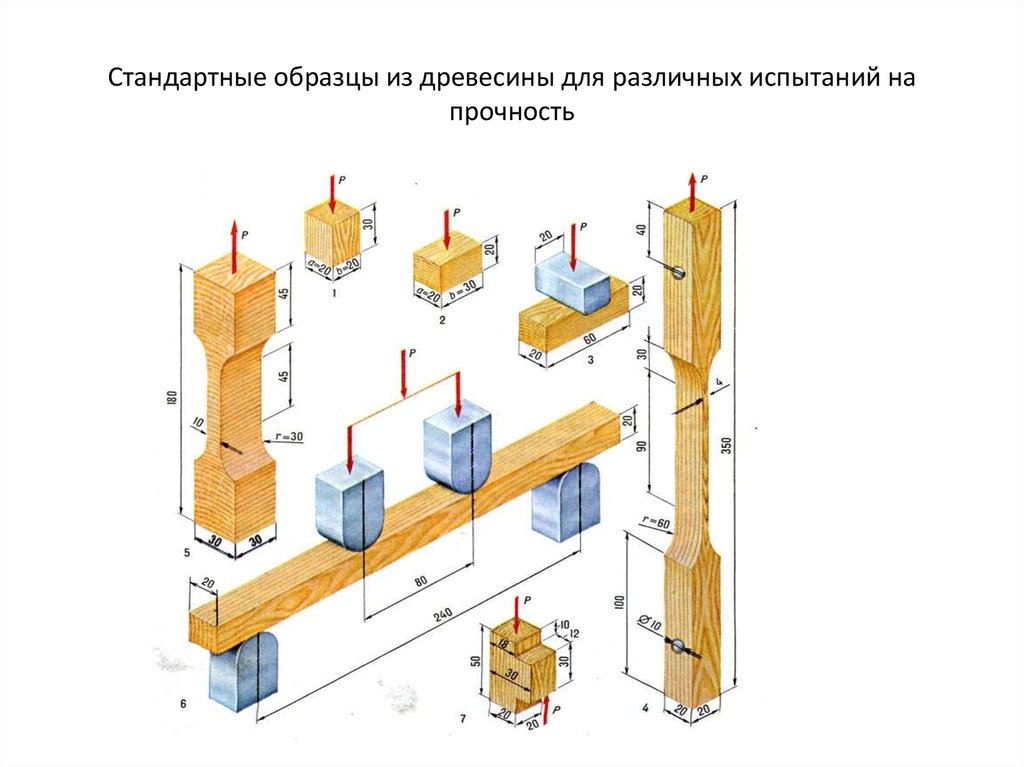

Пример образцов из древесины для различных испытаний

Преимущества: Признание по всему миру!

Надежность

Надежные машины, высококачественная конструкция и компоненты

Доверие, репутация

Опытный и известный поставщик испытательных машин

Уникальность

Внесение изменений в конструкцию машины под заказ

Управление

Универсальное и удобное новейшее программное обеспечение

Проект под ключ

Разрабатываем решение для испытаний и поставляем полный комплект оборудования

Дополнения

Вместе с машиной поставляем захваты, экстензометры, термостаты и проч.

Решение:

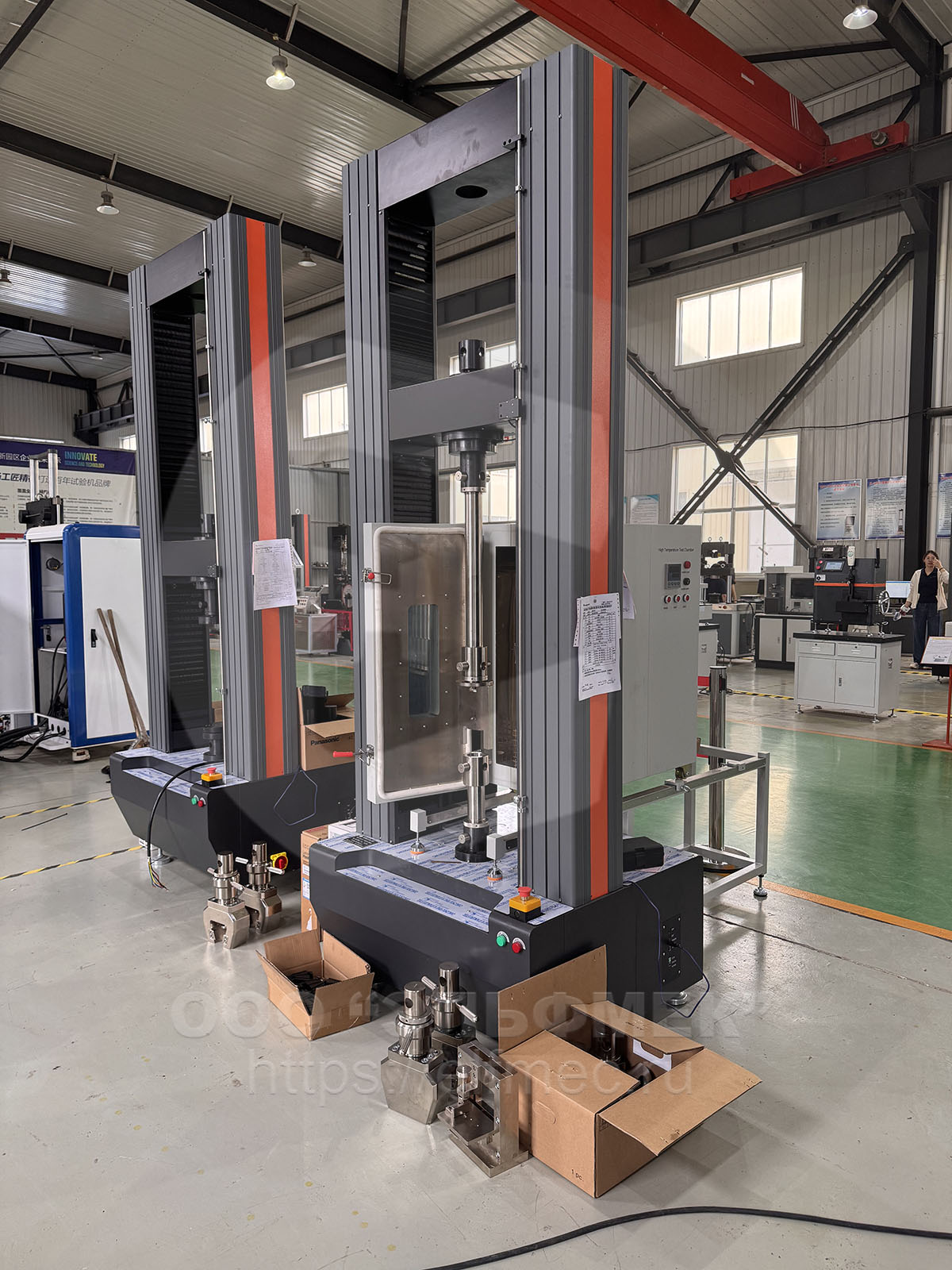

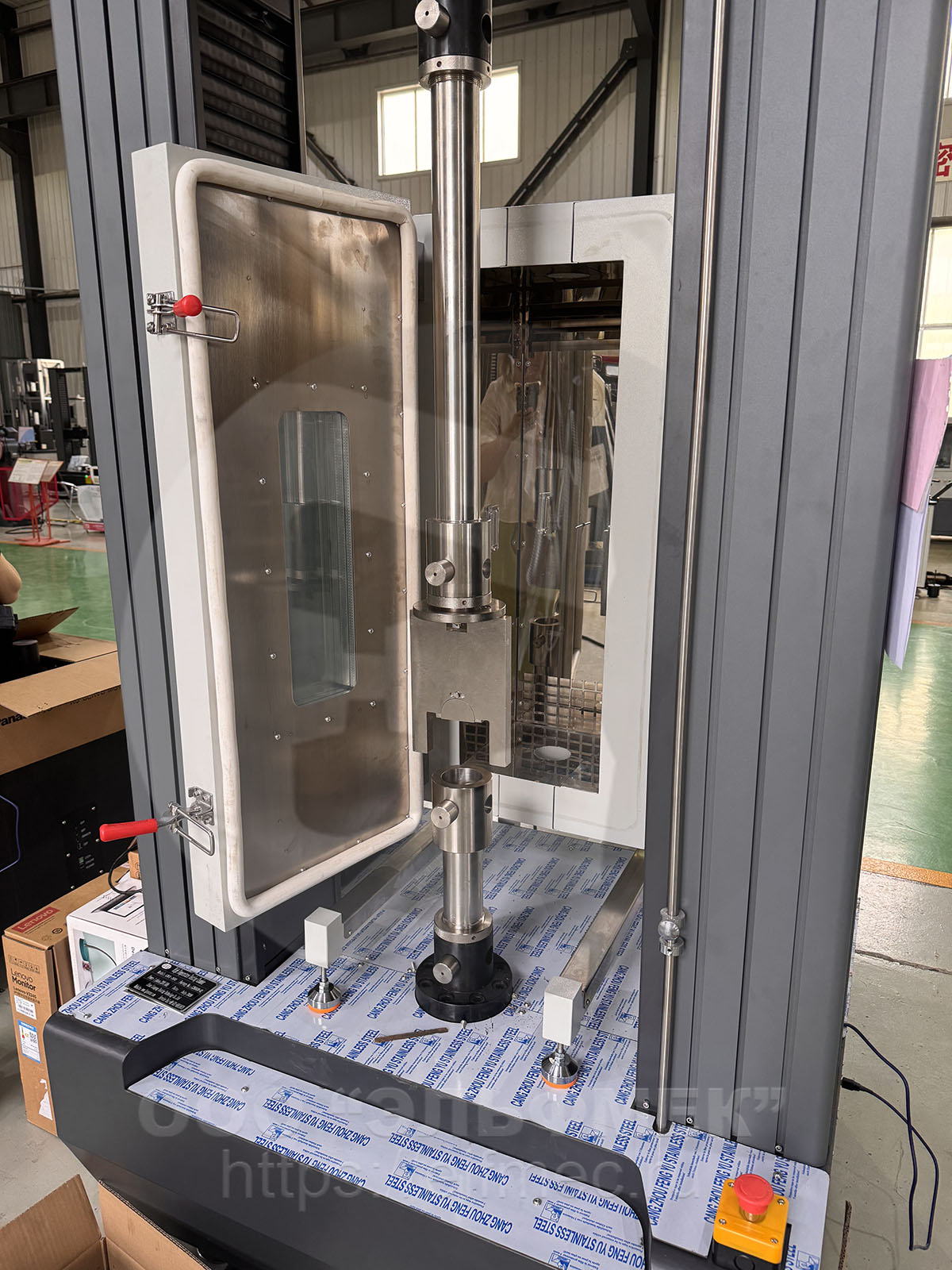

Электромеханическая испытательная машина с компьютерным управлением и увеличенной рабочей зоной Liangong CMT-300 + экстензометр YYU-50/10, а также термостат Liangong GWX-300 с нагревом до +300ºC

Для полного решения по испытанию древесины были поставлены:

Электромеханическая универсальная машина Liangong CMT-300, которая отлично подходит для испытаний металлических или неметаллических образцов на растяжение, сжатие, изгиб, разрыв. Данная машина была усовершенствована специально под заказчика - увеличена высота рабочей зоны 1500 мм, ширина рабочей зоны 600 мм.

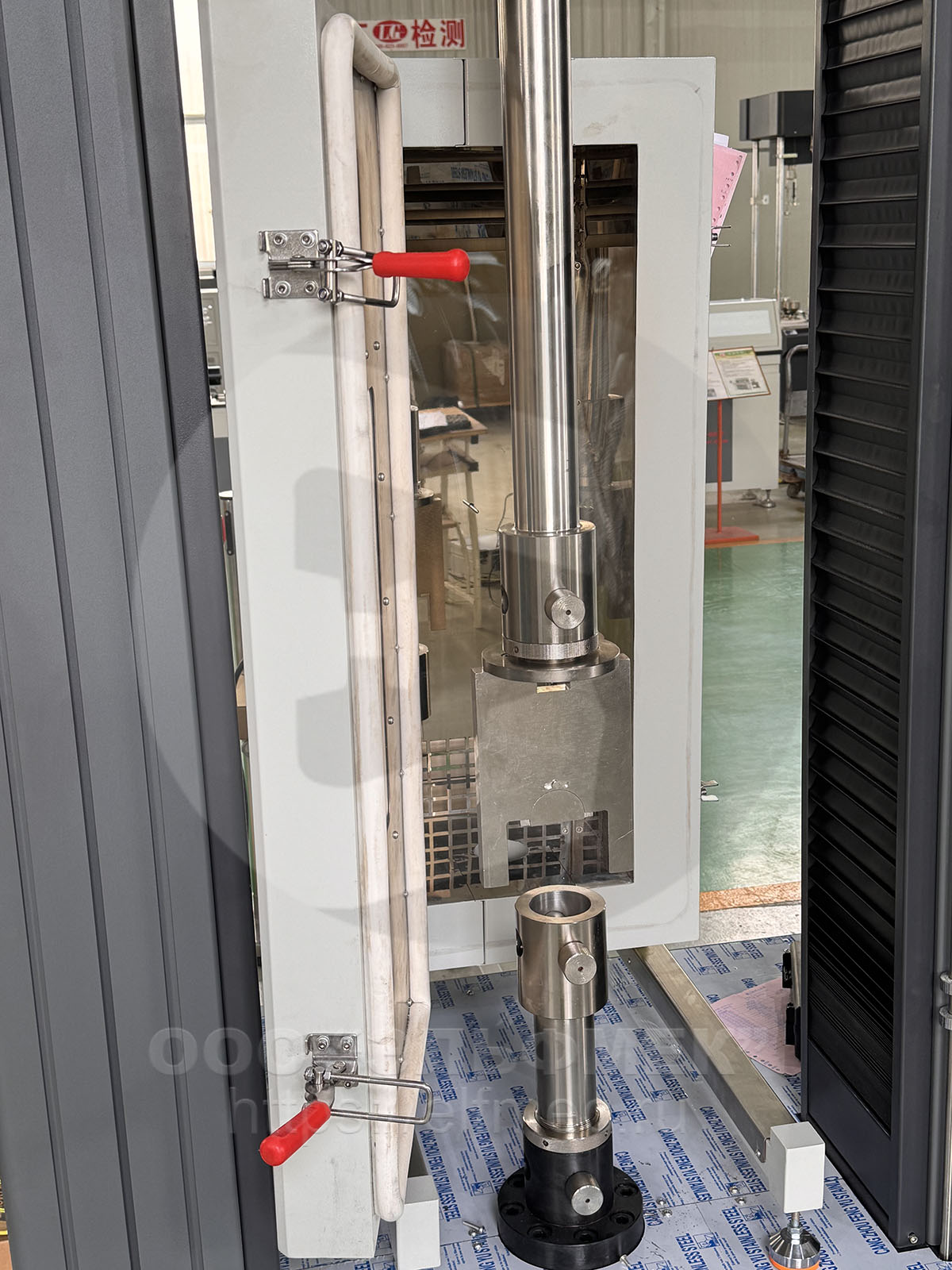

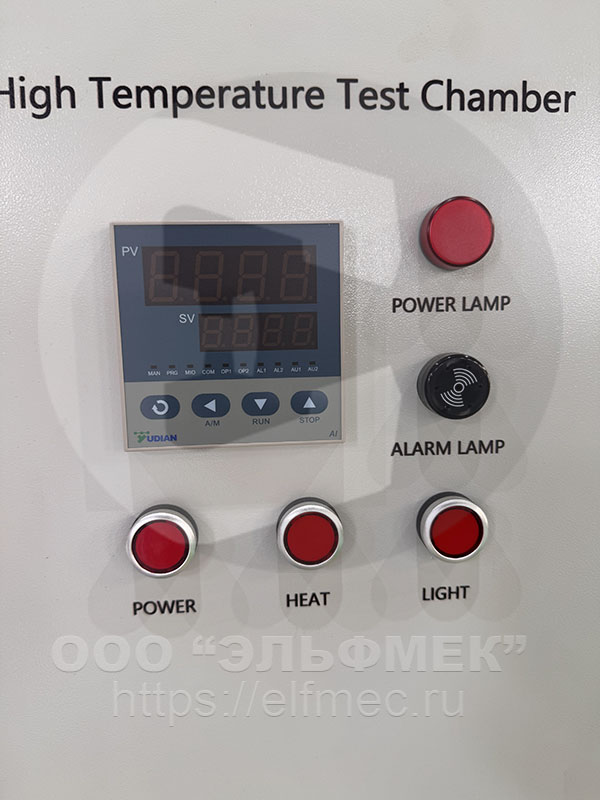

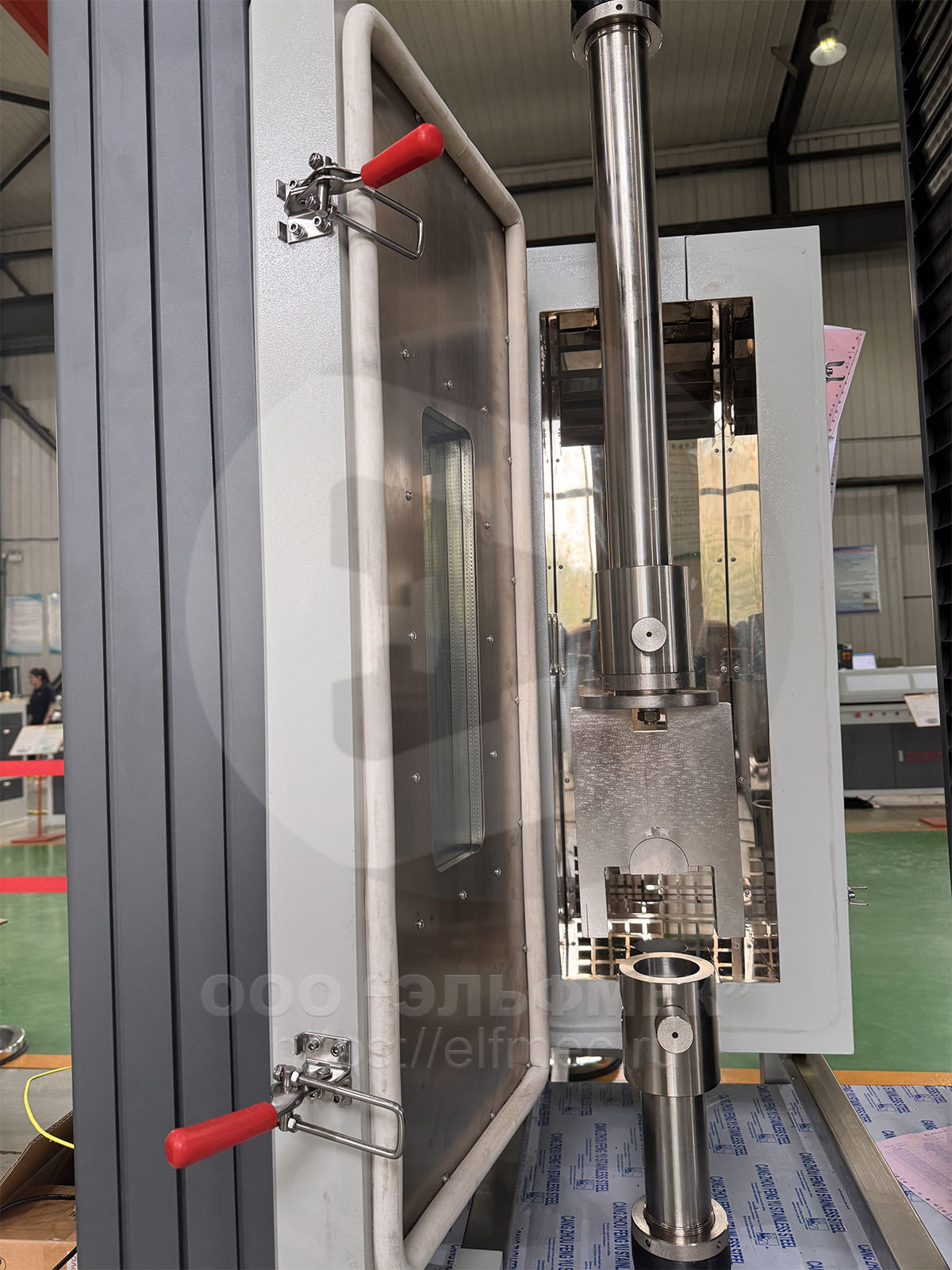

Термостат для испытательных машин Liangong GWX-300 с нагревом до +300ºC
Экстензометр электронный Liangong YYU-10/50, который представляет собой высокоточное устройство, предназначенное для измерения деформации материалов в диапазоне от 0,1 до 10 мм при базовой длине 50 мм.

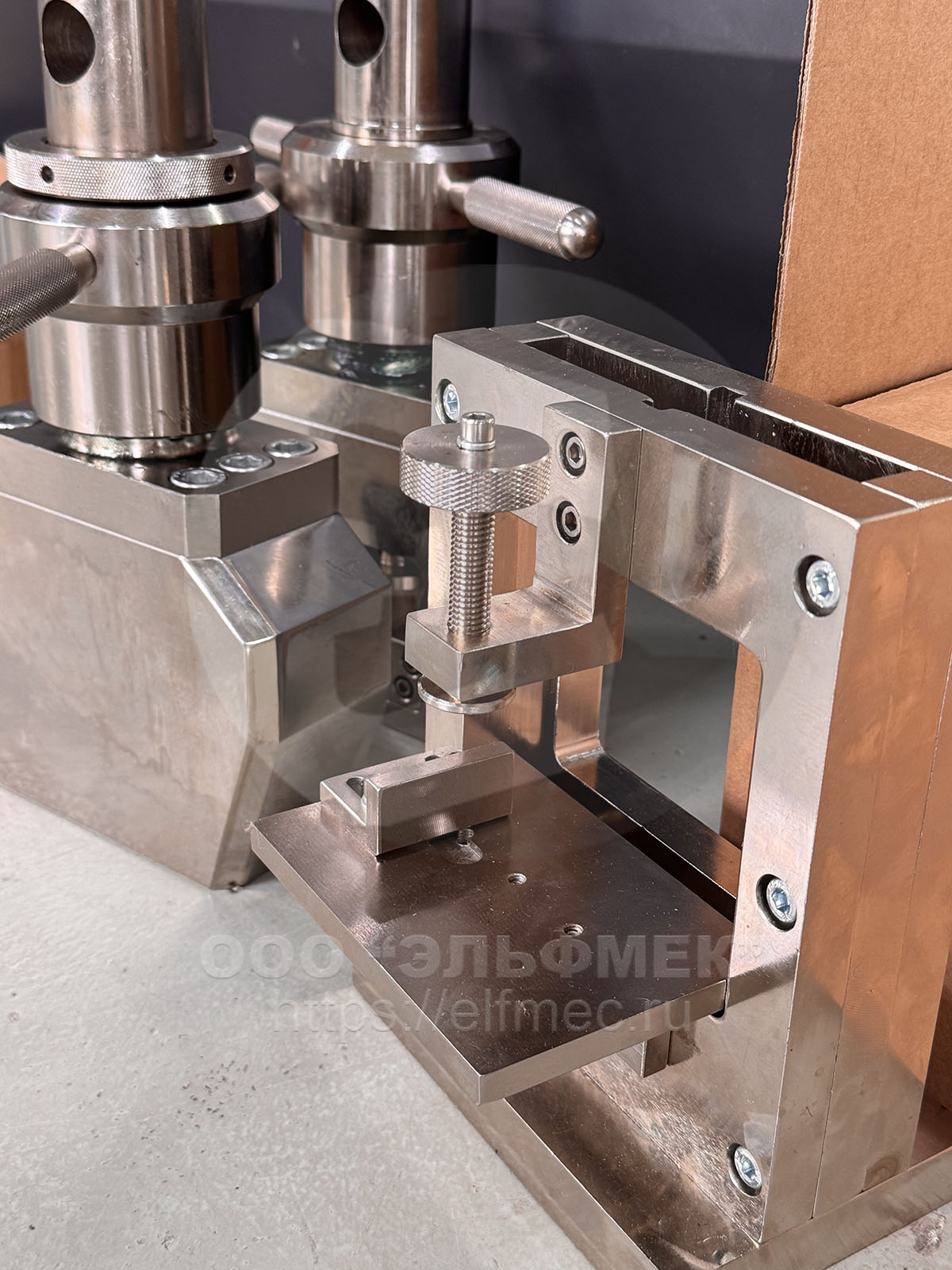

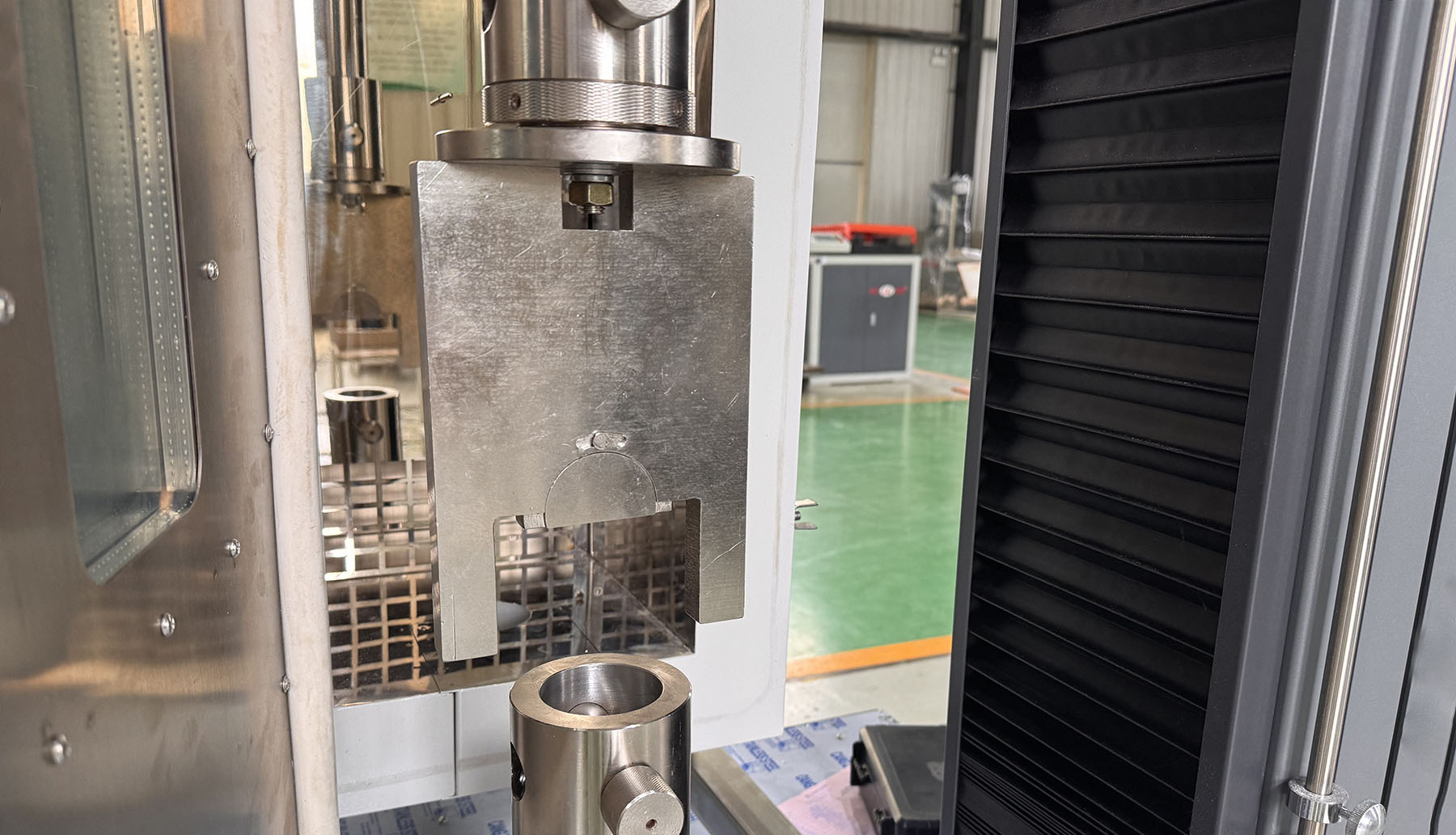

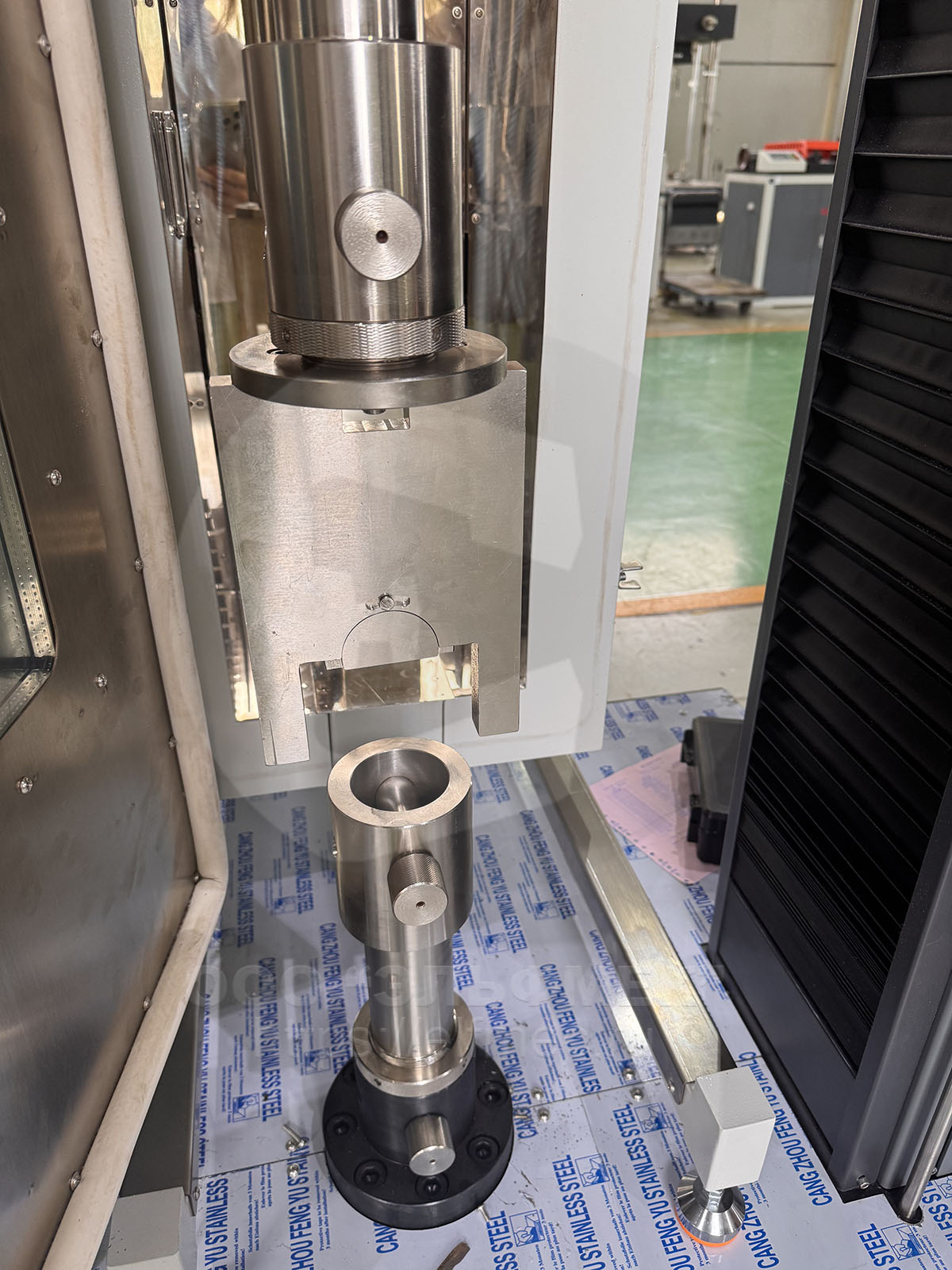

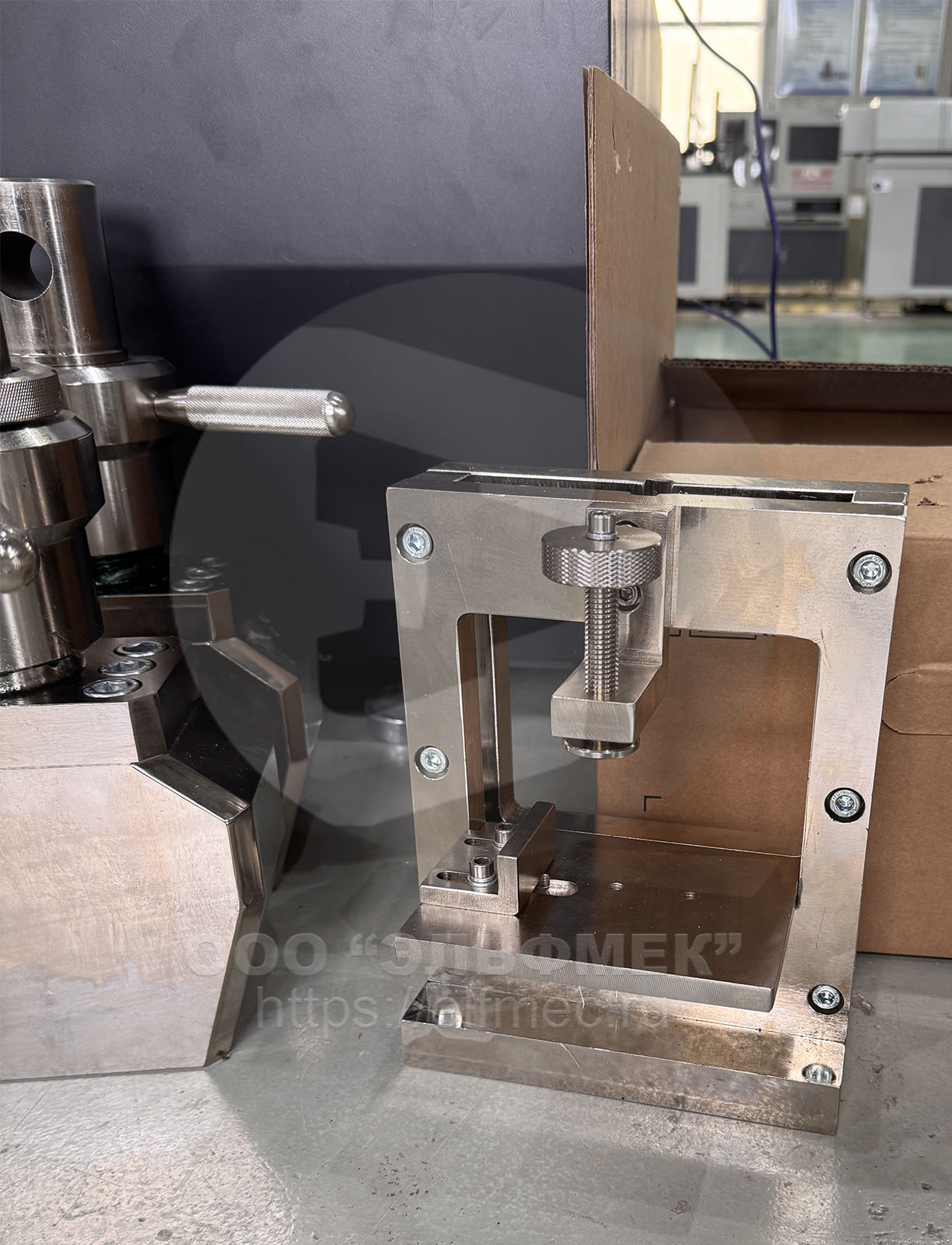

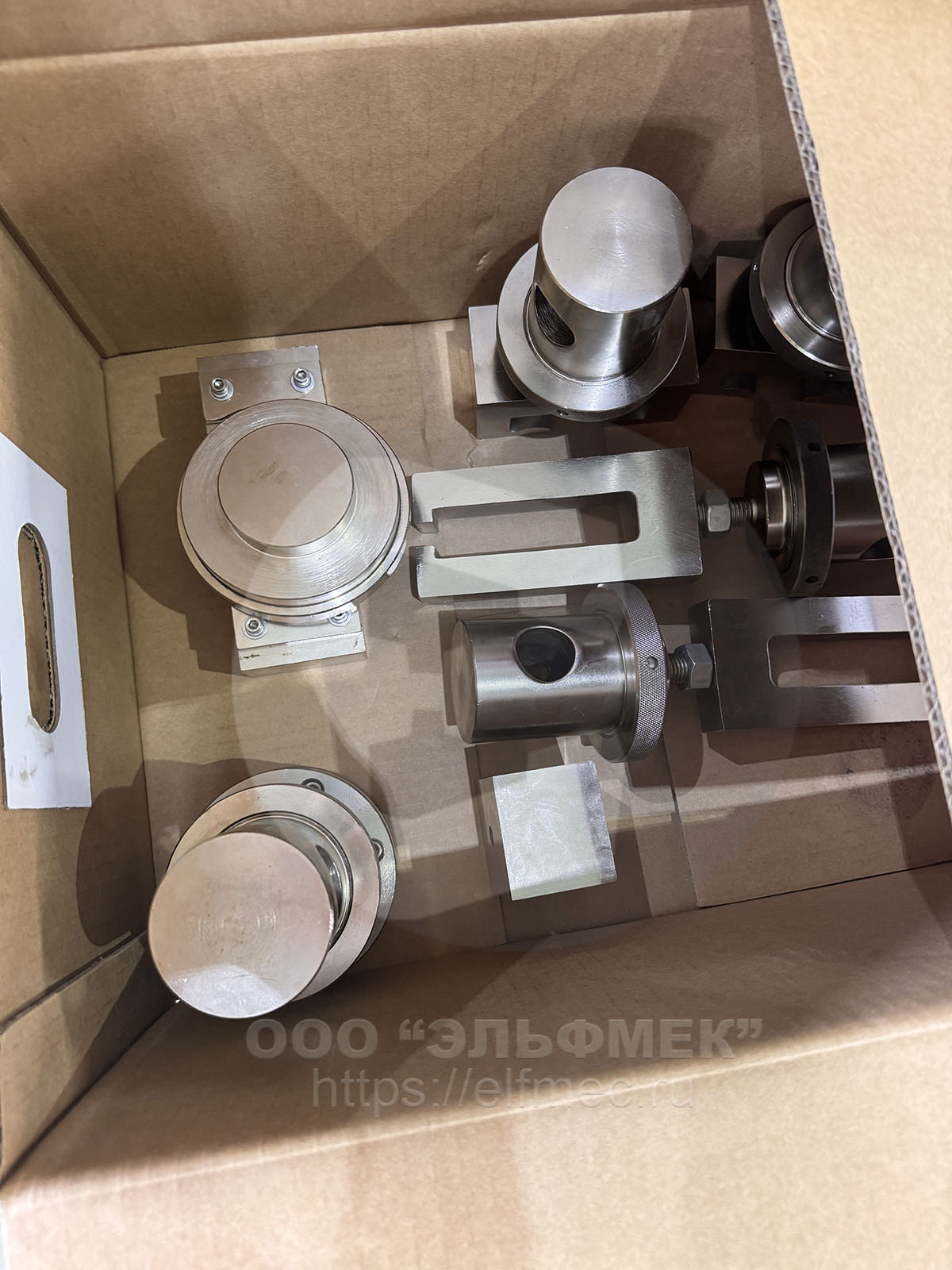

А также большой комплект захватов для испытаний древесины, в том числе:

Ручные клиновые захваты и вкладыши: для плоских образцов 0-10 мм, 10-20 м, 20-30 мм; для цилиндрических образцов 8-16 мм, 16-26 мм, 26-36 мм
приспособление на сжатие параллельно волокнам,
приспособление на сжатие перпендикулярно волокнам,

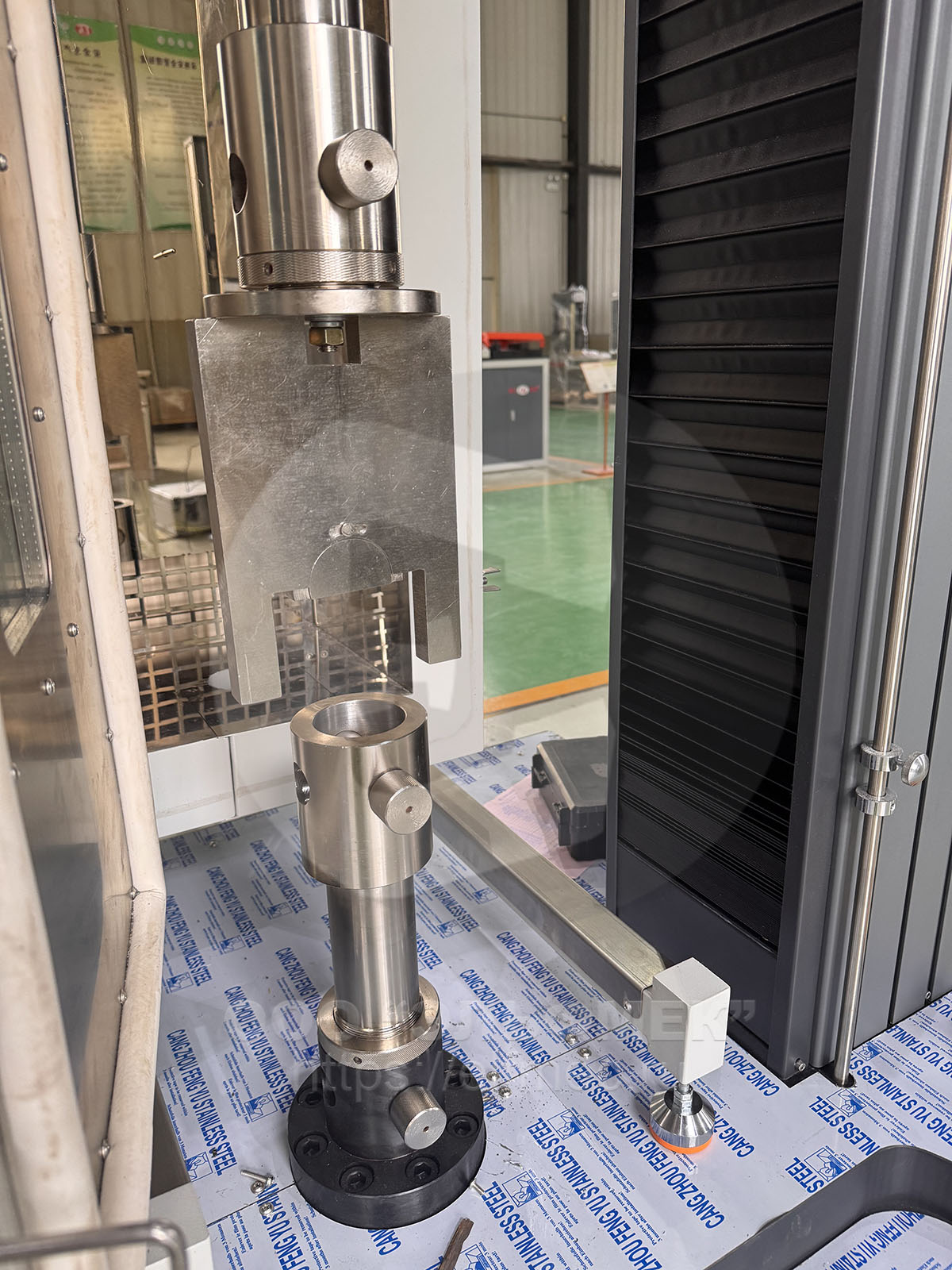

приспособление на сдвиг параллельно волокнам,
приспособление на растяжение параллельно волокнам,
приспособление на растяжение перпендикулярно волокнам.

Различные захваты для испытаний древесины Вы также можете увидеть, перейдя по ссылке.
