CMT-300
Производитель: Liangong

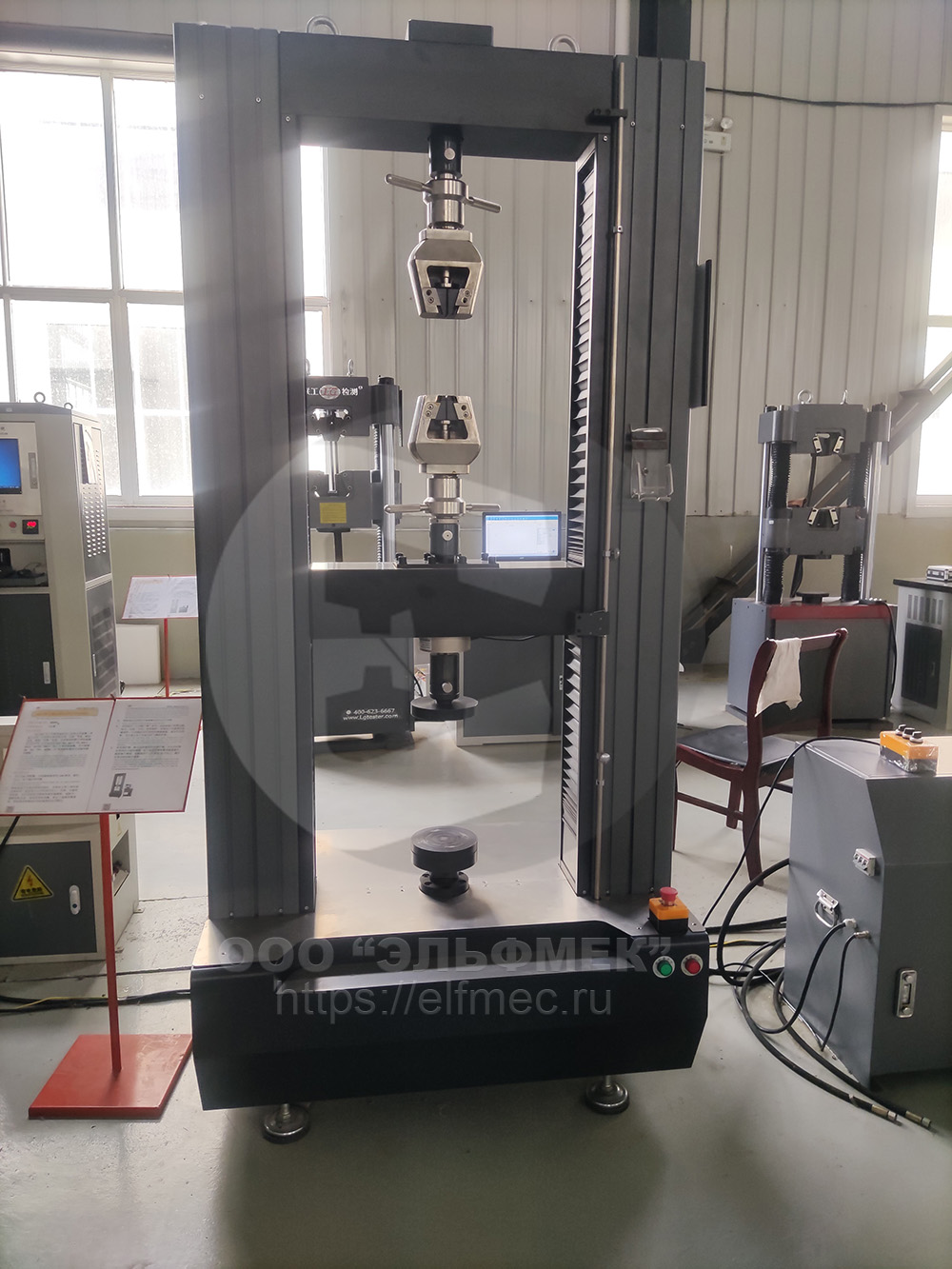

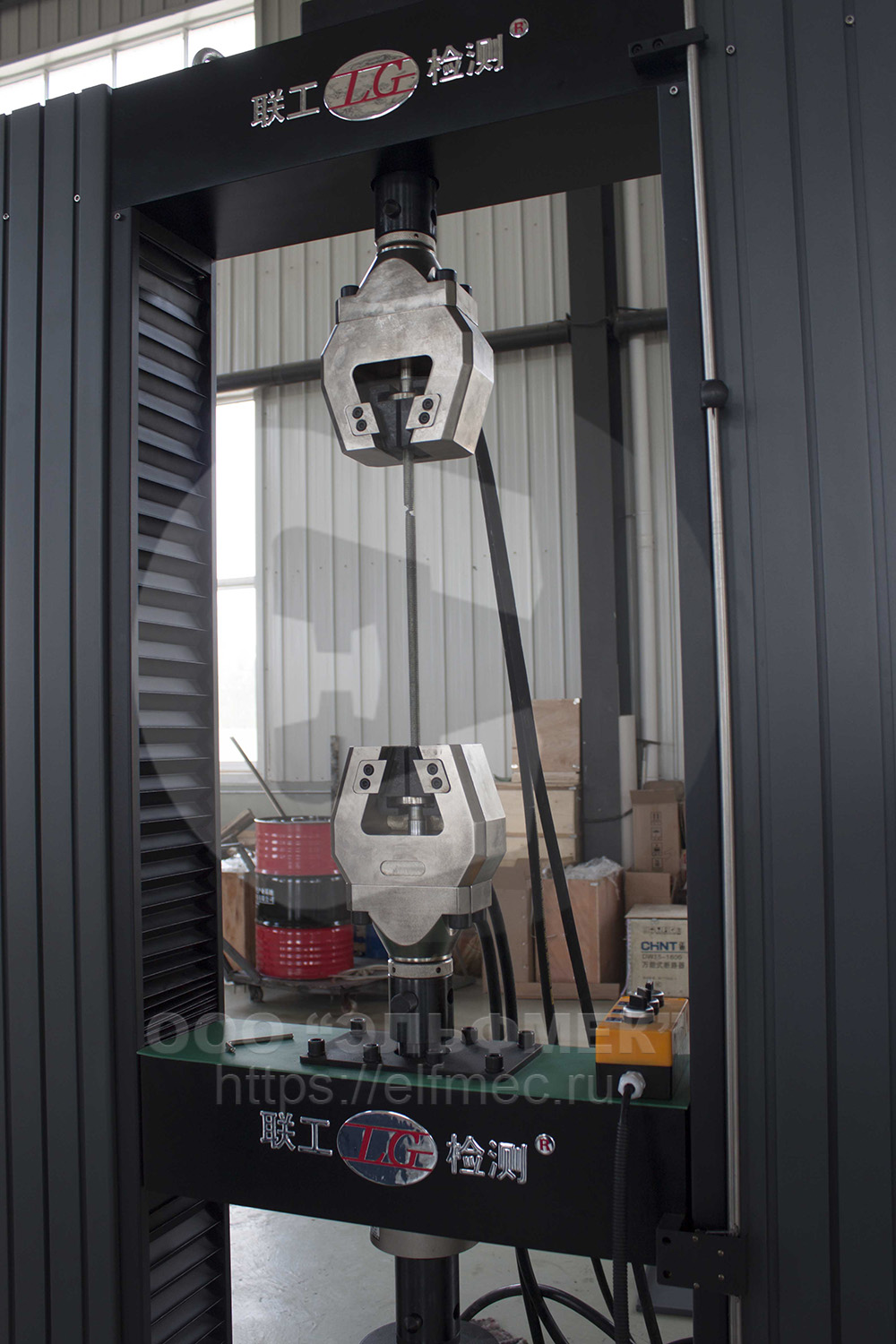

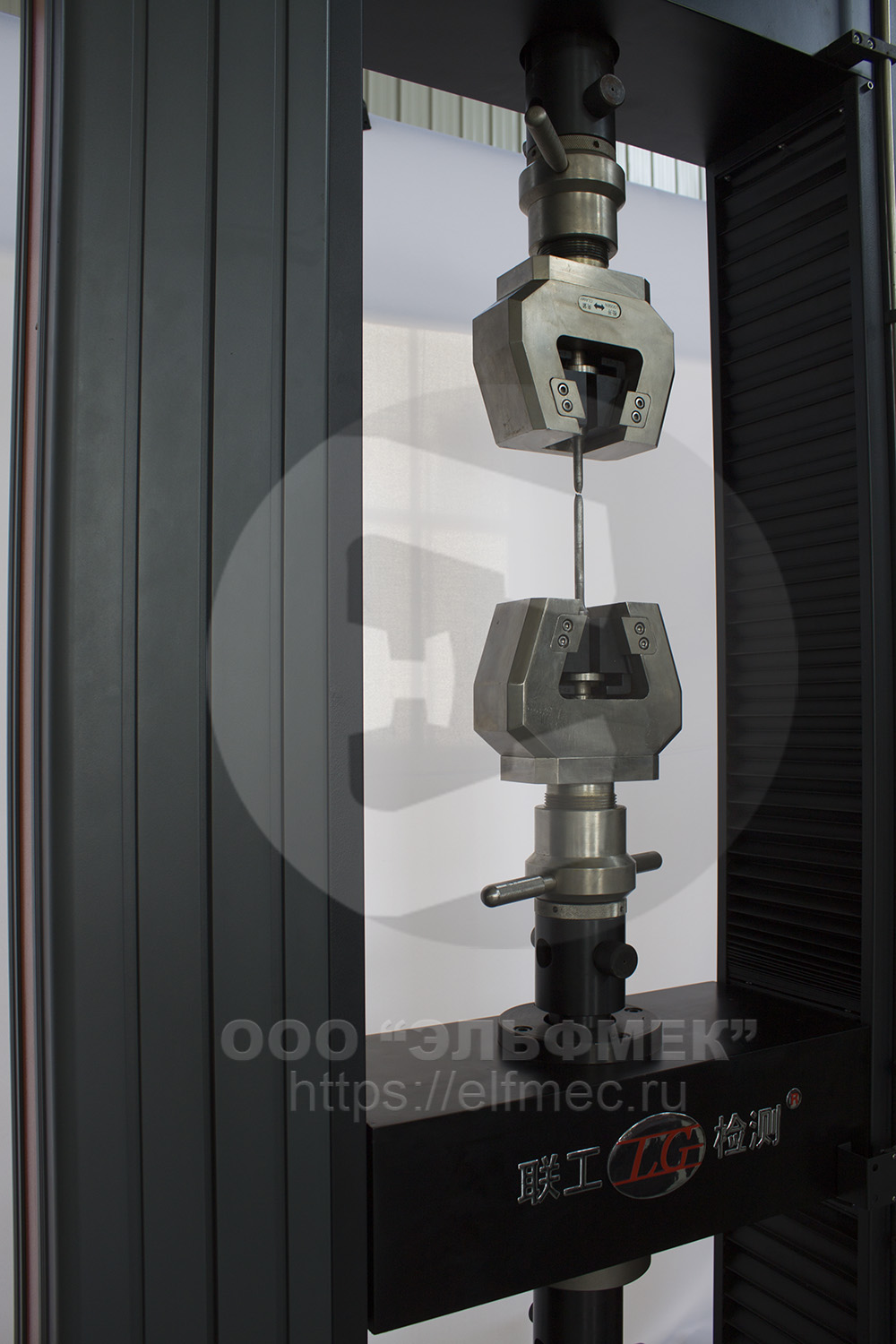

Разработанная специально для точных измерений при нагрузках до 30 тонн электромеханическая универсальная машина Liangong CMT-300, предназначена для испытаний металлических или неметаллических образцов на растяжение, сжатие, изгиб, разрыв, имеет долговечный сервопривод со встроенным энкодером и низким уровнем шума. Литые стальные траверсы и высокопрочные ходовые винты обеспечивают надежную эксплуатацию, система LowVoltage с выходным напряжением 5 В повышает безопасность оператора. Удобный пульт с наглядным просмотром показателей и настраиваемыми кнопками добавляет комфорта при работе, а пошаговый помощник создания процедур испытаний делает процесс испытания легче и понятнее, позволяя избежать ошибок при подготовке к тестам
Тип: электромеханические
• Управление : с компьютера
• Максимальная нагрузка : 300 кН (30 т)
• Класс точности : 0.5
• Высота рабочего пространства : 420 мм (до 2000 мм по заказу)
• Количество колонн : 2 колонны
• Внесен в Госреестр СИ РФ : №68645-17
Характеристики Liangong CMT-300
Максимальная нагрузка, кН
300
Стандартная точность измерений силы, %
0.5
Стандартный диапазон измерений силы, кН
1.2-300
Дополнительный диапазон измерений силы, кН
0.04-10
Диапазон измерений перемещения, мм
0-600
Стандартная точность измерений перемещения, %
0.5
Стандартная точность задания скорости перемещения, %
1
Тип привода
Электромеханический
Количество зон испытаний, шт
2
Контроллер
встроенный в раму, связь с компьютером через USB порт
Энкодер
встроенный в серводвигатель
Кнопка аварийной остановки
есть, на передней панели установки
Размещение на столе
Нет
Фундамент
не требуется, есть регулируемые опоры
Количество колонн, шт
2
Ходовые винты
2 шт., прошли термическую обработку
Направляющие, шт
4
Траверсы
литая сталь
Стандартная высота рабочей зоны на растяжение
420 мм (до 2000 мм по заказу)
Стандартная высота рабочей зоны на сжатие
420 мм
Ширина рабочей зоны
600 мм
Тип управления
автоматическое
Каналы управления
Перемещение, Усилие, Напряжение, Деформация, Относительная деформация
Диапазон контроля скорости нагружения
0,005-5% от полного диапазона/с
Точность контроля скорости нагружения
скорость < 0,05% от полного диапазона/с: ±2%; скорость ≥ 0,05% от полного диапазона/с: ±0,5%
Диапазон контроля скорости деформации
0,005-5% от полного диапазона/с
Точность контроля скорости деформации
скорость < 0,05% от полного диапазона/с: ±2%; скорость ≥ 0,05% от полного диапазона/с: ±0,5%
Диапазон контроля скорости перемещения
0,001-500 мм/мин
Точность контроля скорости перемещения
скорость < 0,5 мм/мин: ±1%: скорость ≥ 0,5 мм/мин: ±0,2%
Возможность удержания заданной нагрузки в течение длительного периода времени
есть
Программирование ступеней нагружения, выдержка на каждой ступени
есть
Комбинированное управление
есть, по силе, перемещению, напряжению, деформации, относительной деформации
Тип отображения информации
компьютер
Язык
русский
Совместимость
Windows 7, 10
Ввод информации
Данные об образце, настройка серии, сохранение шаблонов образцов
Отображение текущих показателей
Усилие, Максимальное усилие, Деформация, Перемещение, Время, Поперечная деформация, Позиция, Напряжение, Относительная деформация, Относительная поперечная деформация, Счет циклов
Одновременное отображение скорости усилия, напряжения, деформации, относительной деформации, перемещения
есть
Цена деления усилия
0,000001 Н
Цена деления перемещения
0,000001 мм
Диаграммы
Усилие - Время, Напряжение - Время, Относительная деформация - Время, Деформация - Время, Усилие - Деформация, Напряжение - Относительная деформация, Перемещение - Время, Усилие - Перемещение, Поперечная деформация - Время
Возможность одновременного отображения диаграмм
есть, три диаграммы
Пошаговый помощник создания процедуры испытания
есть
Задание скорости
ручной ввод, ступенчатая и плавная регулировка
Автоматическое обнуление перемещения при запуске испытания
есть
Защита образца
есть
Анализ данных
ручной и автоматический
Уведомление о снятии экстензометра
есть
Результаты
произвольная настройка
Протокол испытания
три способа создания: классический протокол в формате fp3, протокол серии (экспорт в HTML и PDF), протокол Office (в формате Word или Excel), вывод на печать
Добавление и редактирование методик испытания
есть (может выполняться без привлечения сервис-инженера)
Цифровая защита от перегрузки и аварийных ситуаций
есть
Протокол аварийных ситуаций
есть
Автоматическая калибровка датчиков
усилие, перемещение, экстензометр, скорость перемещения
Автоматическая поверка датчиков
усилие, экстензометр
Подключенные модули в комплекте
Модуль настройки конфигурации SmartDebug, Модуль написания программ испытания SmartProgram, Модуль создания протокола серии SmartReport, Модуль испытания SmartTest
Возможность создания и редактирования языковых модулей
есть
Управление полномочиями пользователей
три уровня
Сохранение результатов испытаний
без ограничений
Отображение текущих показателей
усилие, перемещение, скорость
Обнуление показателей
есть
Позиционирование траверсы
три настраиваемые скорости
Запуск испытания
ReadyRun
Подсветка экрана
есть
T-образные пазы на колоннах для размещения оснастки
есть
Возможность проведения испытания на изгиб
есть
Возможность подключения экстензометра
есть
Возможность установки термокриокамеры или печи
есть
Другие дополнения
тип шарико-винтовой передачи с двумя гайками, низкое напряжение в системе управления (5 В)
Габаритные размеры основной установки (Длина), мм
1050
Габаритные размеры основной установки (Глубина), мм
900
Габаритные размеры основной установки (Высота), мм
2400
Вес основной установки, кг
1500
Напряжение питания, В
380
Мощность, кВт
5
Внесена в Госреестр СИ РФ
да
Номер в Госреестре СИ РФ
68645-17
Комплектация

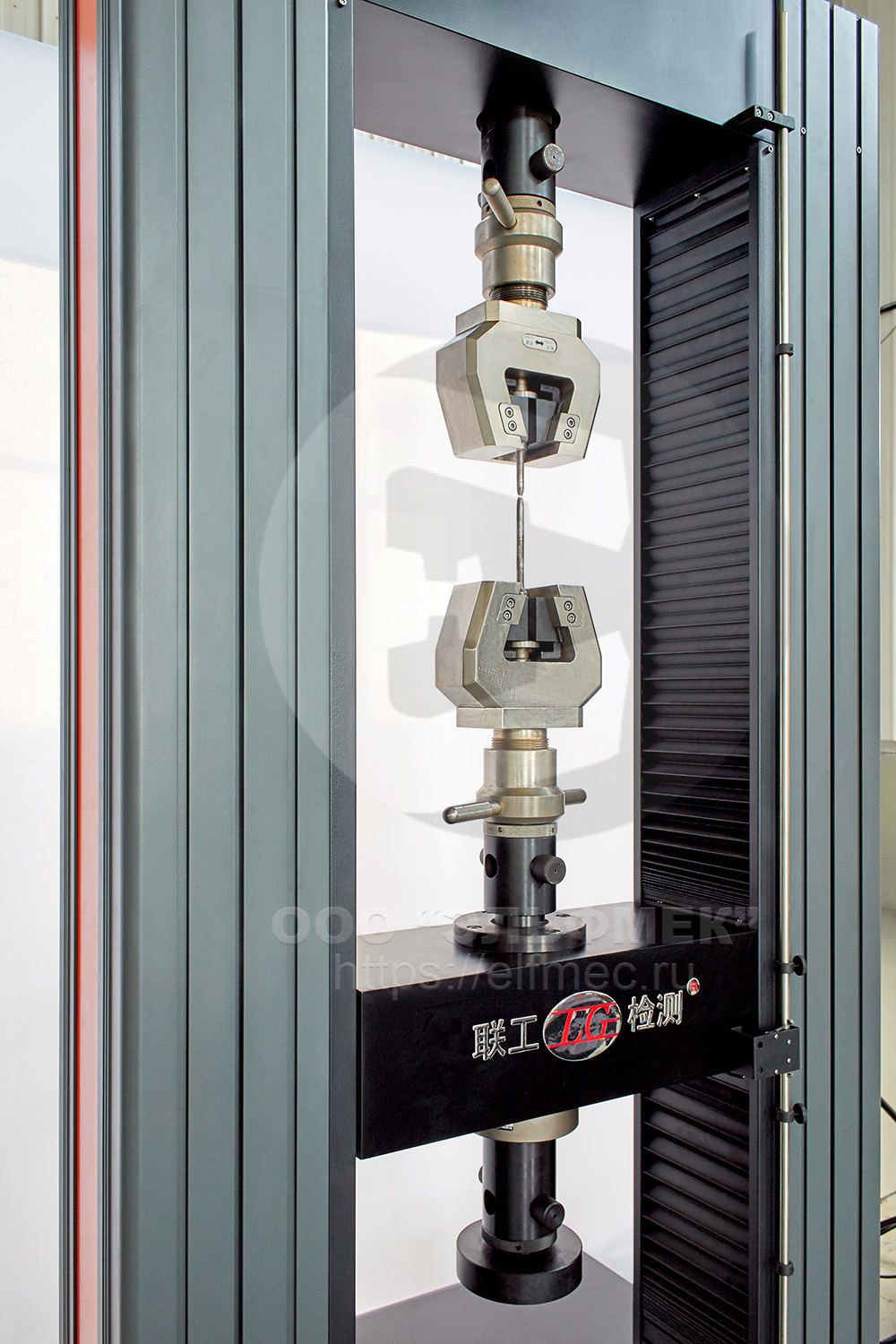

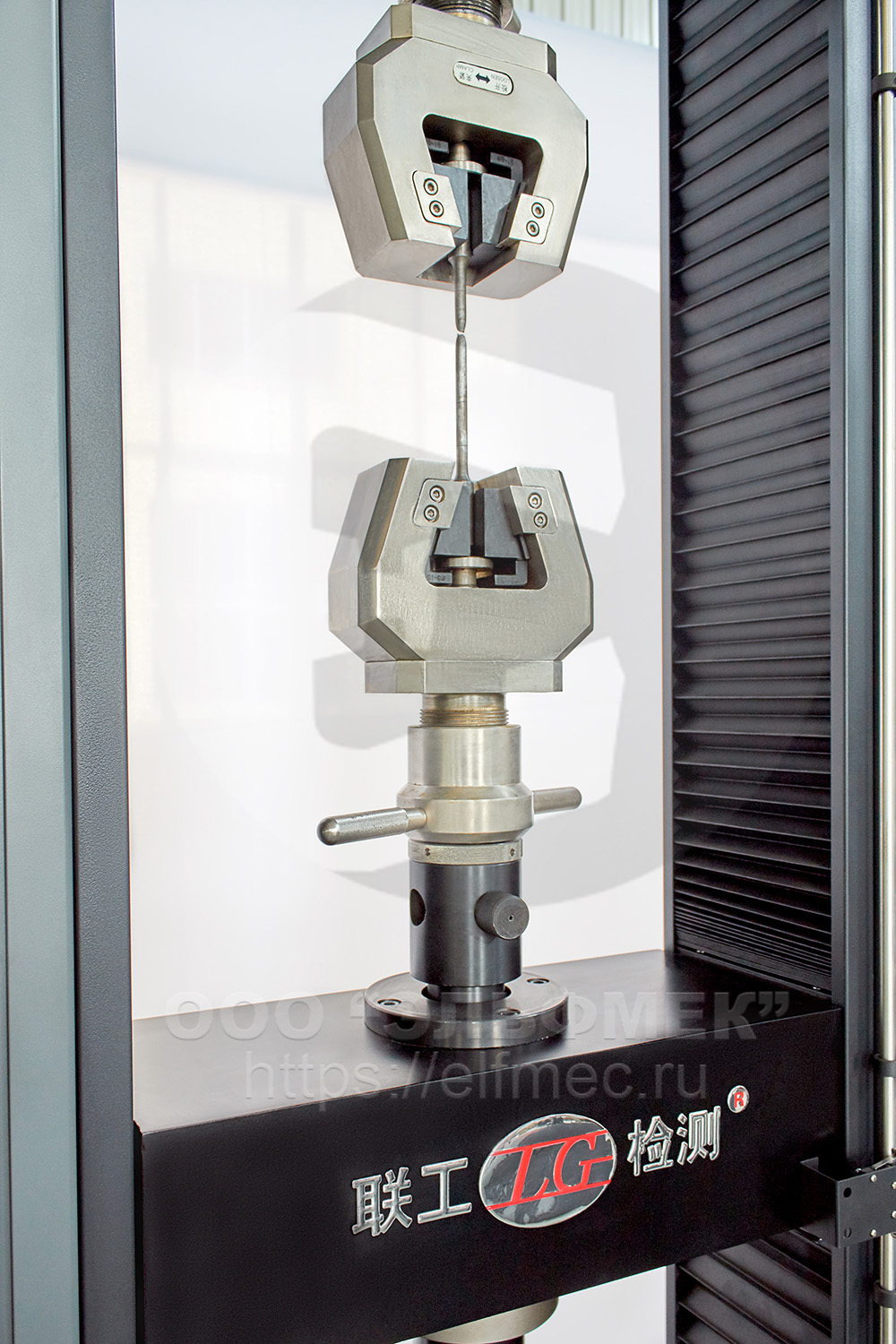

Клиновые захваты, вкладыши для плоских образцов 0-10 мм, 10-20 мм, 20-30 мм, вкладыши для цилиндрических образцов 8-16 мм, 16-26 мм, 26-36 мм, плиты на сжатие 150 мм
