Компания: Московский государственный технический университет имени Н. Э. Баумана
МГТУ Баумана расширяет изучение инновационных композитных материалов, для этого потребовалось надежное высокотехнологичное оборудование для испытаний. Выбор осуществлен в пользу высокоточных разрывных машин Liangong со специальными приспособлениями для испытаний композитов. Данное решение позволяет университету подготовить ведущих кадров в стране для повышения технологической независимости России.
МГТУ Баумана: Комплекс «Разработка конструкционных материалов». Разрабатывают и испытывают композитные материалы, для различных отраслей производства от авиационной промышленности до медицинской.
Задача: Испытывать композитные материалы и материалы из углепластика на растяжение, сжатие, изгиб. Исследовать поведение композитных материалов при разнонаправленных нагрузках, фиксировать деформацию по скорости и в разных направлениях растяжения.
Композитные материалы (КМ) – это искусственно созданные материалы, состоящие из двух или более компонентов с различными свойствами. Комбинация компонентов обеспечивает улучшенные характеристики, недостижимые для отдельных компонентов. В связи с высокой прочностью и меньшей массой, КМ широко применяются в авиационной отрасли, что ведет к увеличению объема применения неметаллических конструкционных материалов.
Характеристики КМ можно направленно регулировать, подбирая компоненты, что позволяет получать материалы с уникальными свойствами для высокотехнологичных отраслей. Полимерные композиционные материалы (ПКМ) являются наиболее распространенным типом, и их мировой рынок непрерывно растет. В России основную долю потребления ПКМ составляют стекло- и углепластики, чьи прочностные свойства максимально проявляются при армировании непрерывными волокнами.

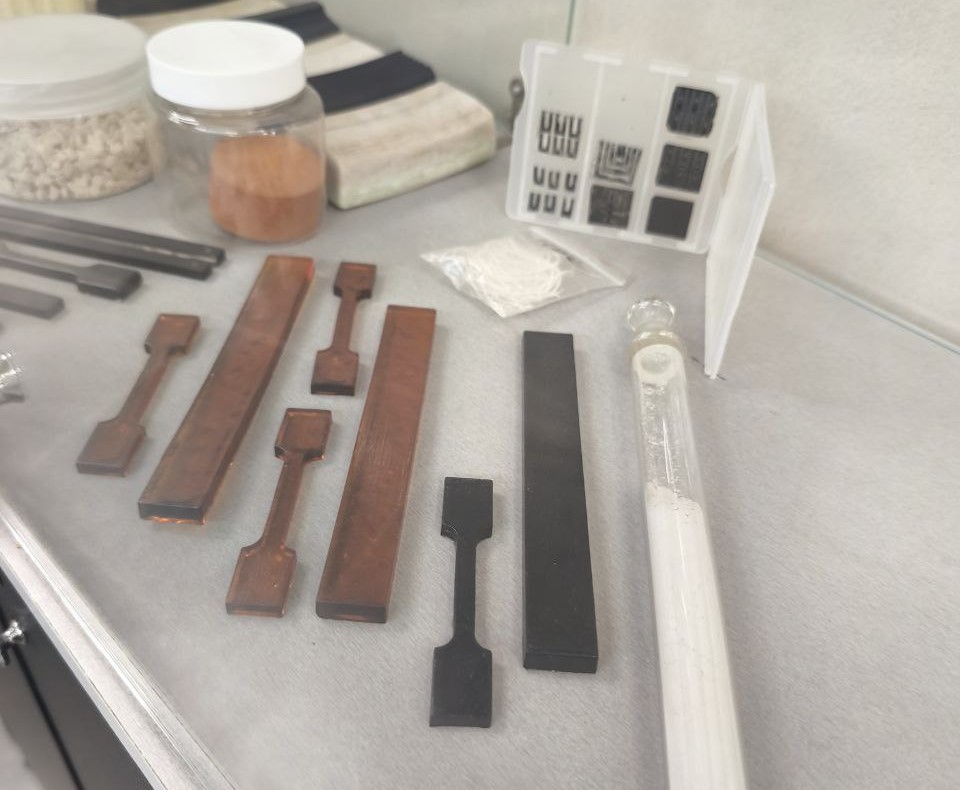

Образцы
- композиты
- углепластик
- металлические образцы с заплечиками типа галтель (диаметр рабочей части 4 – 15 мм по ГОСТ 1497 тип 2)
Преимущества: ООО «Эльфмек» и Liangong Group
Надежность
Надежные машины, высококачественная конструкция и компоненты
Управление
Универсальное и удобное программное обеспечение
Доверие
Опытный и известный поставщик испытательных машин
Поддержка
Техническое обслуживание для обеспечения работоспособности
Персонализация
Возможность изготовления приспособлений под заказ
Партнёрство
Приятные и продуктивные деловые отношения
Решение:

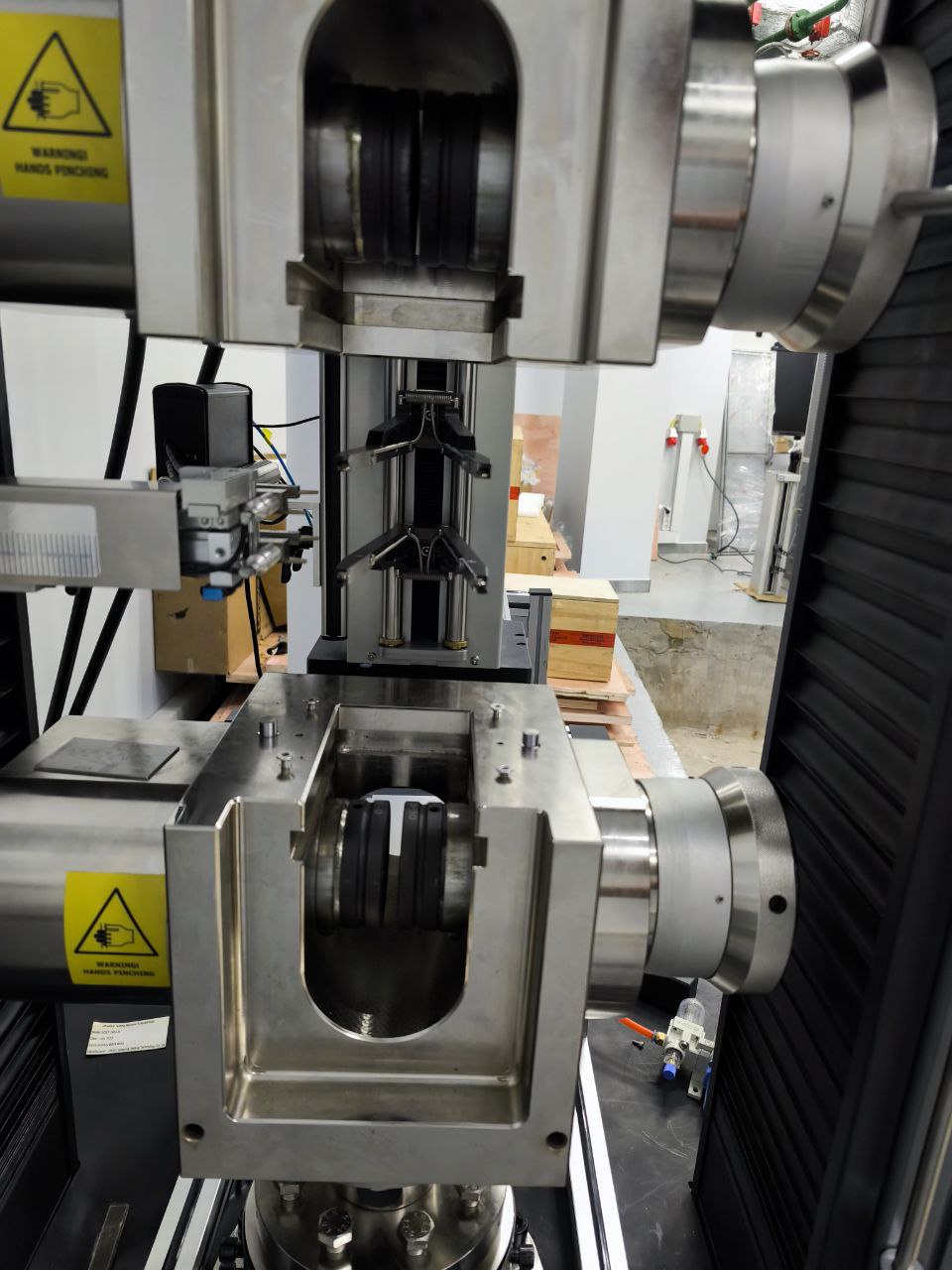

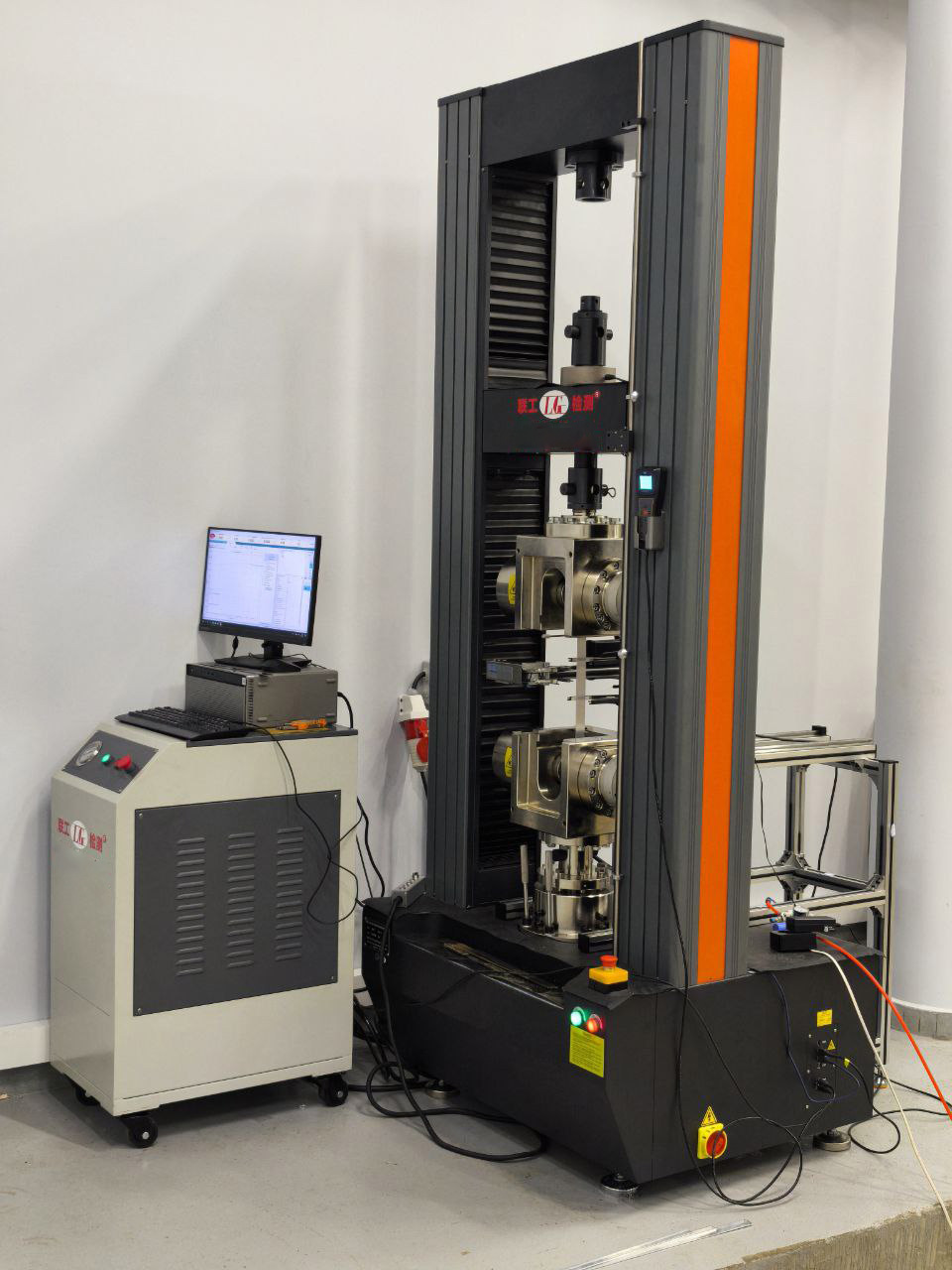

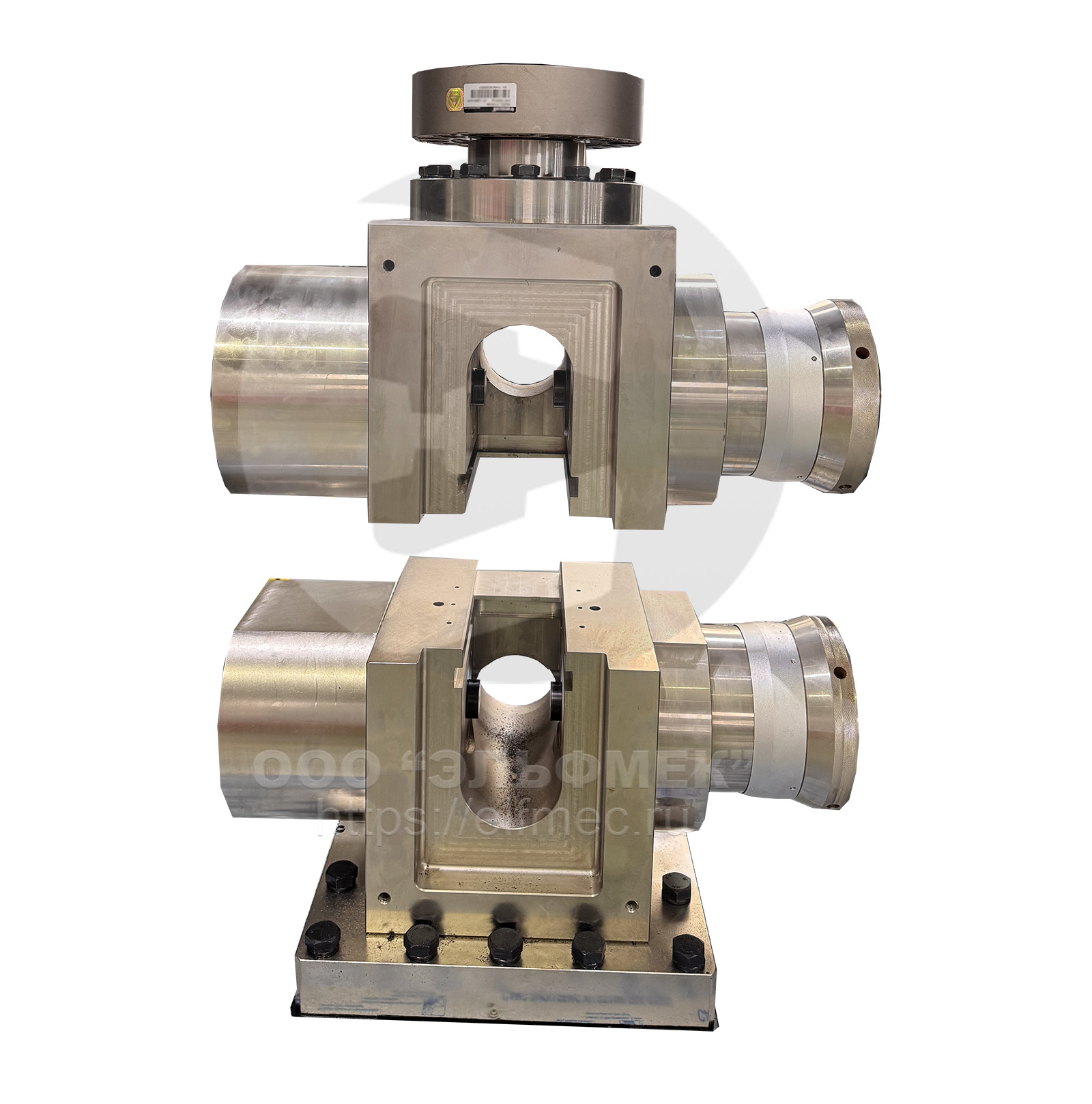

Электромеханическая универсальная испытательная машина с компьютерным управлением CMT-300 с параллельно гидравлическими захватами
А также:

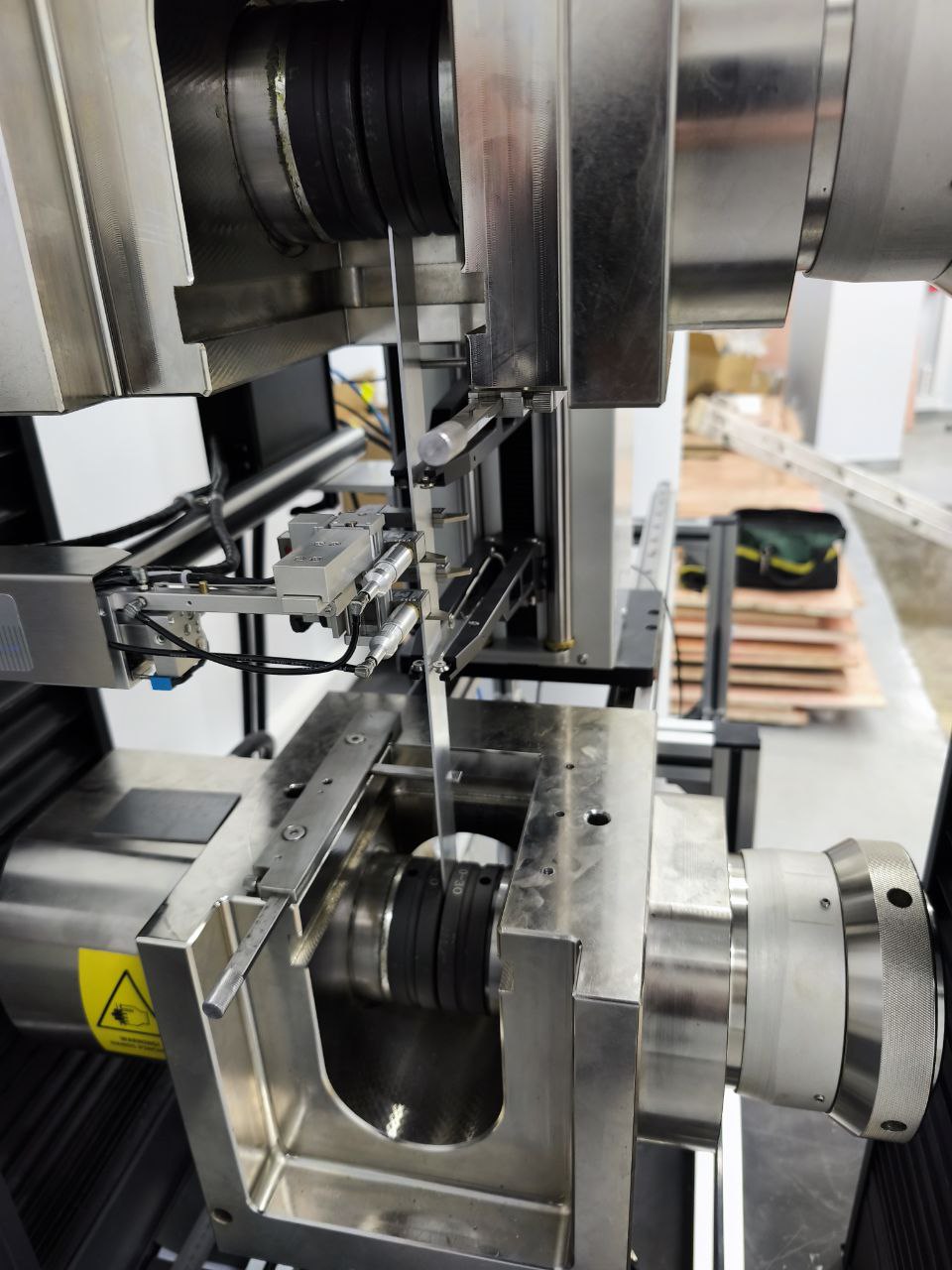

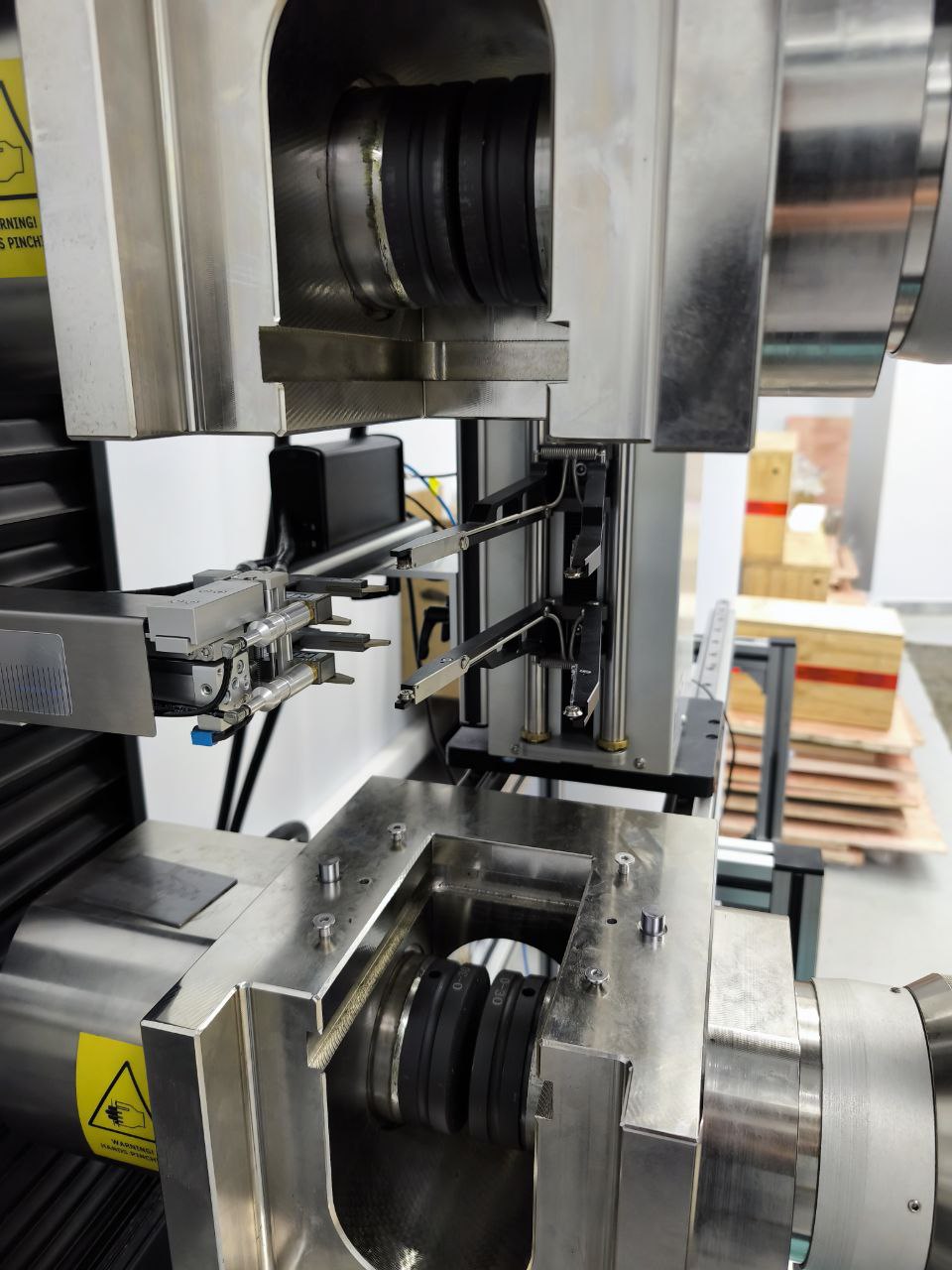

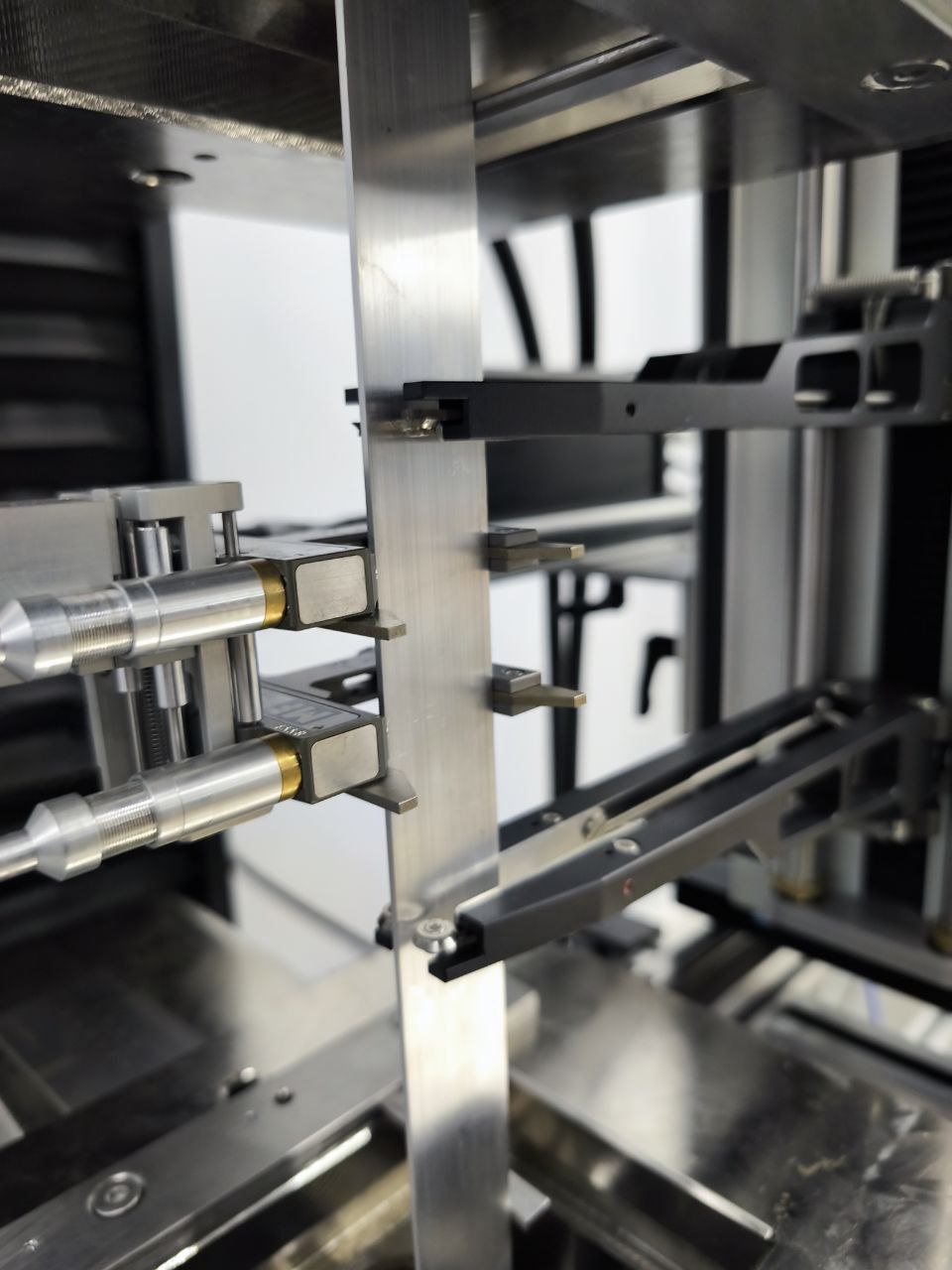

- Автоматический экстензометр

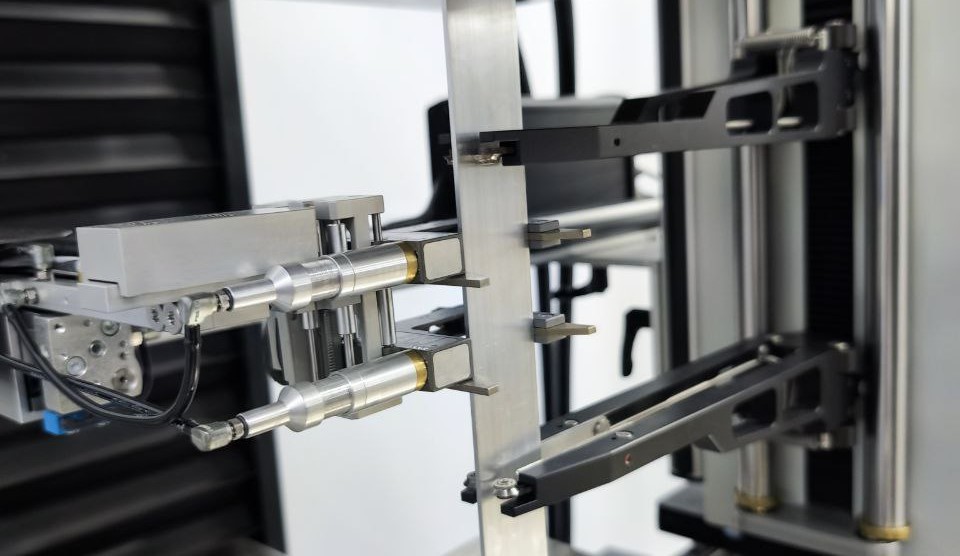

- Экстензометр для измерения поперечной деформации

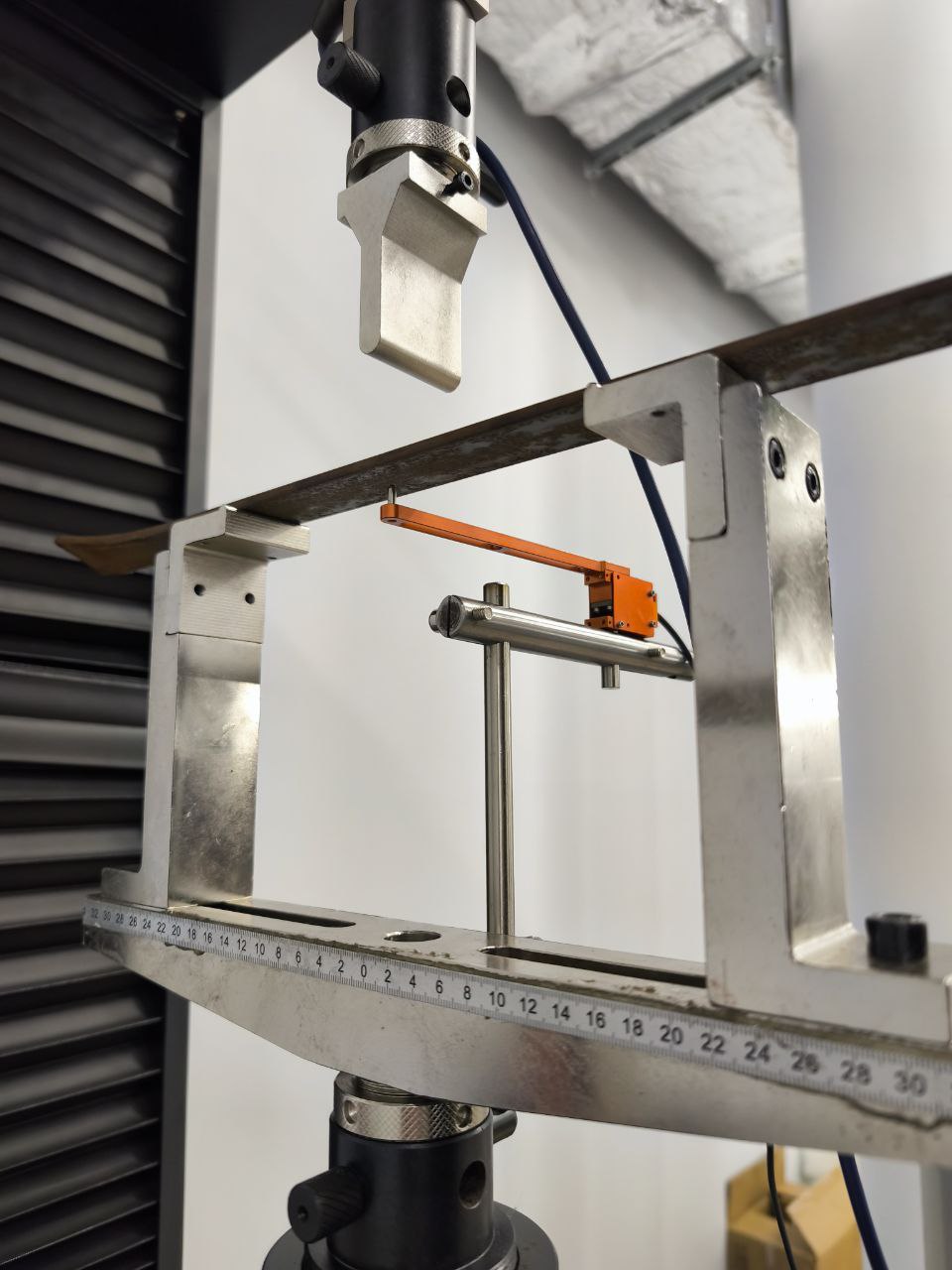

- Прогибомер LGE115/25-S
- Приспособление для испытаний композитов на сжатие по ASTM D 6641 и ГОСТ 56812
- Приспособление для испытаний на сжатие по ASTM D 3410
- Захваты для образцов с заплечиками

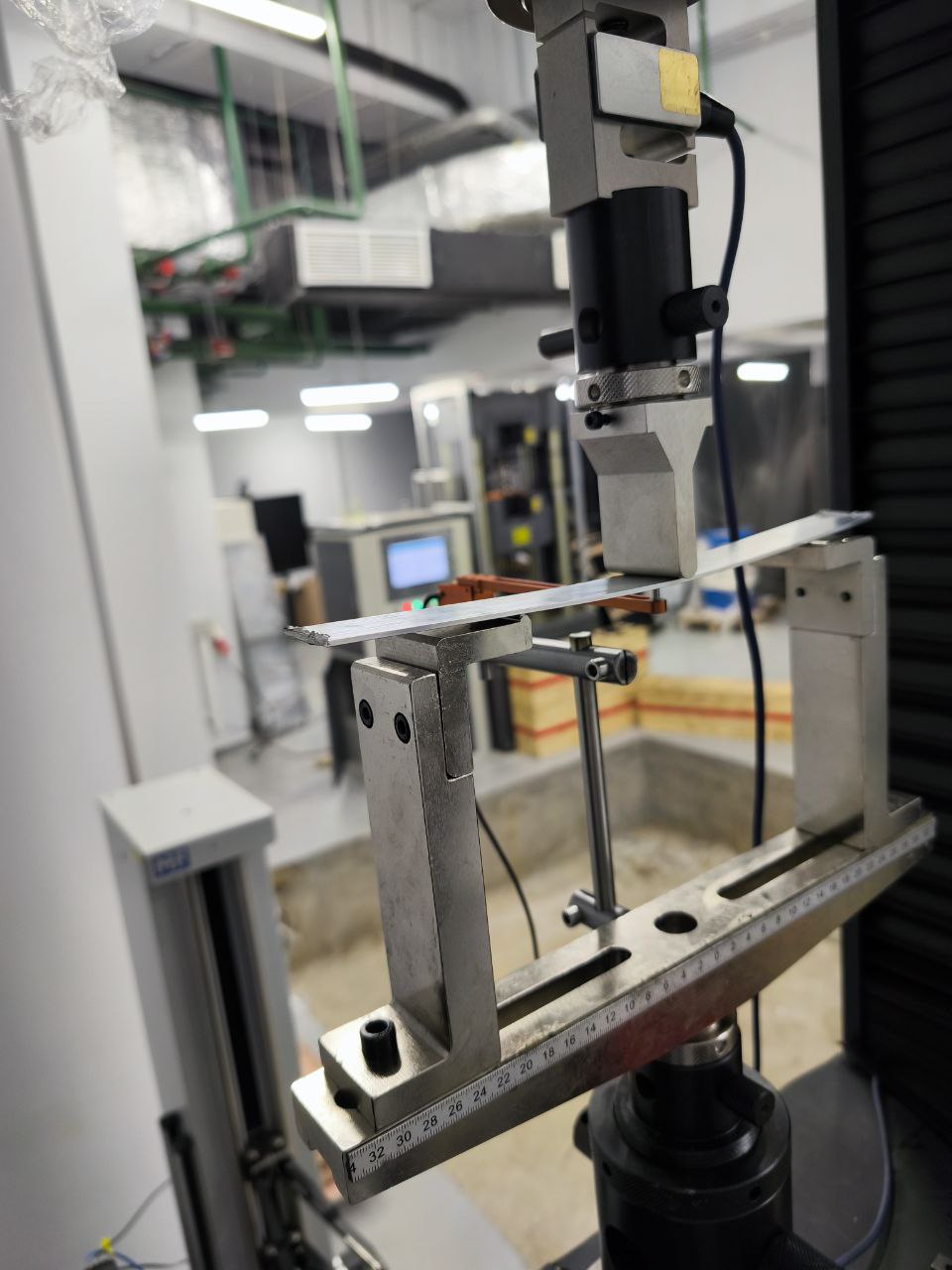

- Оснастка для изгиба методом короткой балки по ГОСТ 32659-2014, ISO 14130-1997
Конструктивно машина также оснащена устройством (системой соосности) для выравнивания соосности в захватах – что делает испытание более точным, а также разнообразным, учитывая, что соосность можно нарушать на определенные величины, что приводит к изменению деформации. Увеличенные плиты на сжатие со сферическим шарниром на нижней плите помогают проводить испытания с образцами с увеличенной площадью и объемом. Дополнительные датчики на 100 кН и 10 кН позволяют расширить возможности испытаний различных материалов.

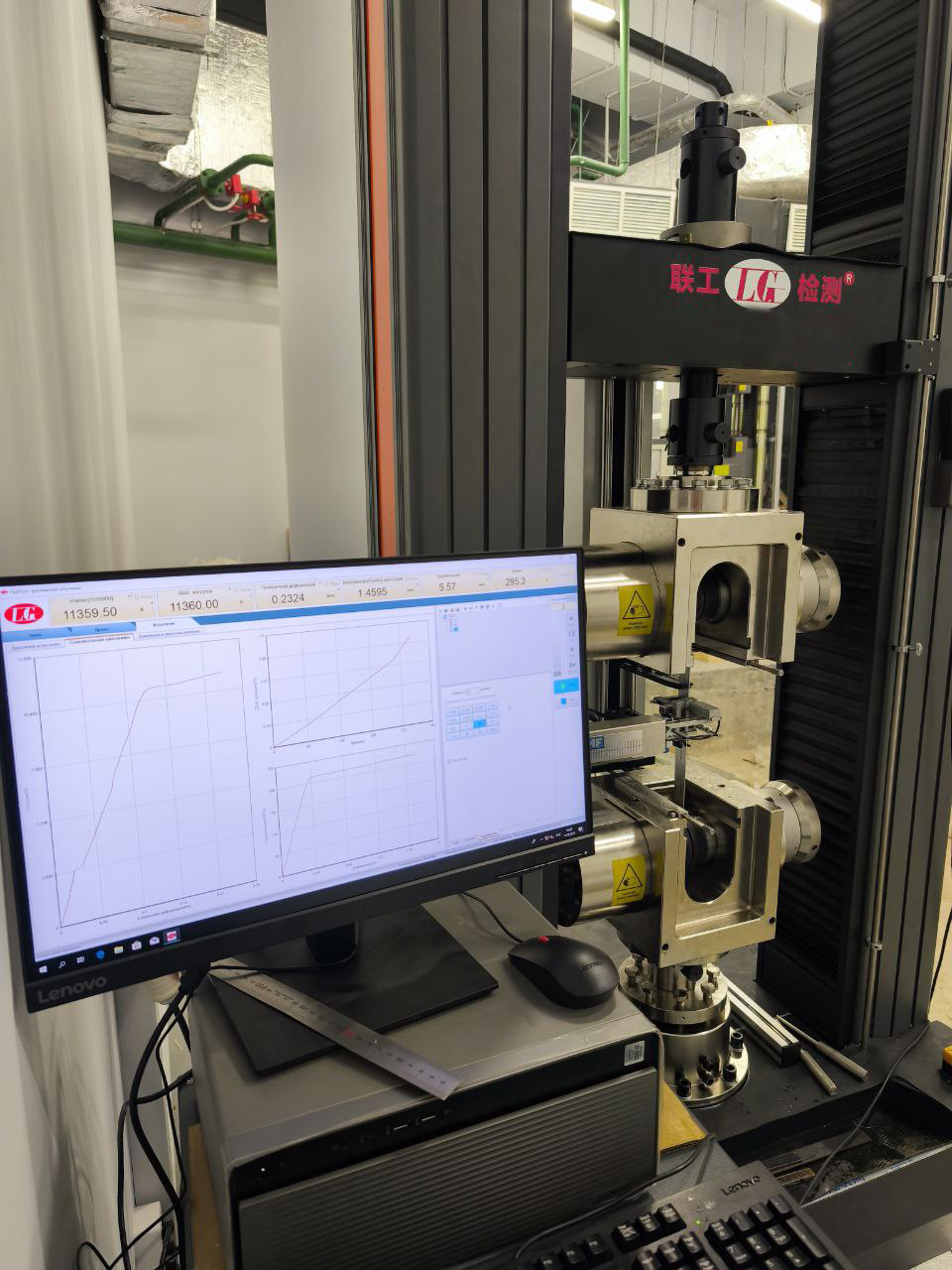

Новейшая версия программного обеспечения позволяет легко управлять процессом испытания, интуитивно настраивать процедуру испытания, выводить и редактировать любые формы протоколов.
Выбранные проекты испытаний и их результаты
| Наименование проекта испытания | Стандарты ГОСТ,ISO, ASTM | Описание проекта | |
| 1 | Испытание на растяжение металла | ГОСТ 1497 | Испытание по методу А1 с контролем скорости по деформации |
| 2 | Compression test (CLC ASTM D6641) | ГОСТ Р 56812-2015, ASTM D6641 | Определение модуля упругости, а также прочности и деформации разрушения композитных слоистых материалов при сжатии |
| 3 | Металлическая пластина (n - значение) и (r - значение) | ISO 10113: 2020 ГОСТ ПМР ГОСТ Р ИСО 10113-2020 | Определение вертикальной анизотропии (значение r), растяжение с контролем деформации продольной и поперечной |
| 4 | Пластмассы. Сжатие | ГОСТ33519-2015, ISO 14126, ASTM D 3410 | Определение прочностных свойств полимерных композиционных материалов при сжатии на образцах с неподкрепленной рабочей зоной и передачей нагрузки за счет деформаций сдвига |
| 5 | Механические свойства при изгибе (угол изгиба) | ГОСТ 32659-2014, ISO 14130-1997 | Определение кажущегося предела прочности полимерных композитов при межслойном сдвиге. |
Результаты:
Заказчик отметил семиступенчатое создание программы, полностью программируемое испытание под себя, испытание на растяжение с контролем скорости по деформации.
