У наших клиентов часто возникают вопросы о том, как правильно отрегулировать станок для достижения идеально ровных концентраторов V-типа и U-типа на ударных образцах.
Мы подготовили краткое руководство по основным шагам настройки протяжного станка, рекомендованным сервисной командой Эльфмек.
Данные настройки особенно важны после каждой замены протяжки!
- Настройка положения протяжки
- Для начала временно закрепите протяжку, ввинтив по одному болту в противоположные углы её верхнего и нижнего концов.

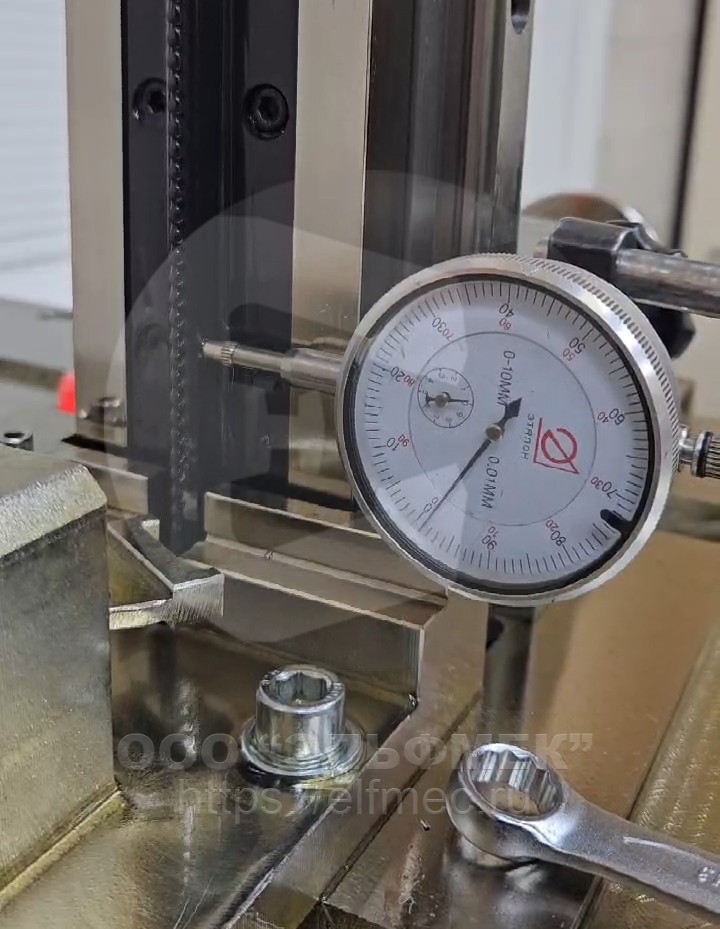

- Установите микрометр на верстаке так, чтобы его шкала была видна сбоку от протяжки — это позволит отслеживать её вертикальные перемещения.
- Аккуратно отрегулируйте положение верхней или нижней части протяжки вручную до тех пор, пока показания микрометра не будут колебаться в пределах ±0,03 мм.
- После этого надёжно затяните все болты. Теперь протяжка готова к работе.
2. Настройка зажимной плиты
- Поднимите протяжку вверх и поместите образец в зажим.
- Ослабьте болты на зажимной плите и немного отведите их вперёд.
- С помощью коротких, последовательных нажатий на кнопку протяжки добейтесь того, чтобы нижние зубья протяжки стали строго параллельны образцу.
- Приложив умеренное усилие, подтолкните зажим рукой, обеспечив плотное прилегание образца к протяжке. После этого затяните все четыре болта зажима.
3. Отладка глубины надреза
- Произведите тестовую протяжку одного образца и оцените глубину полученного надреза с помощью оптического проектора.
- Если глубина не соответствует установленным требованиям, ослабьте четыре болта зажима образца.
- Закрепите микрометр на верстаке перед зажимной плитой так, чтобы его шкала была расположена фронтально относительно образца.
- Аккуратно регулируйте положение зажимной плиты вперёд или назад лёгкими ударами молотка до тех пор, пока оптический проектор не покажет, что отклонение надреза находится в допустимых пределах.
Важно помнить!
После установки новой протяжки необходимо оставить зазор в 0,2 мм между ней и ножевым блоком. Этот зазор облегчит последующую точную регулировку прямолинейности протяжки.
