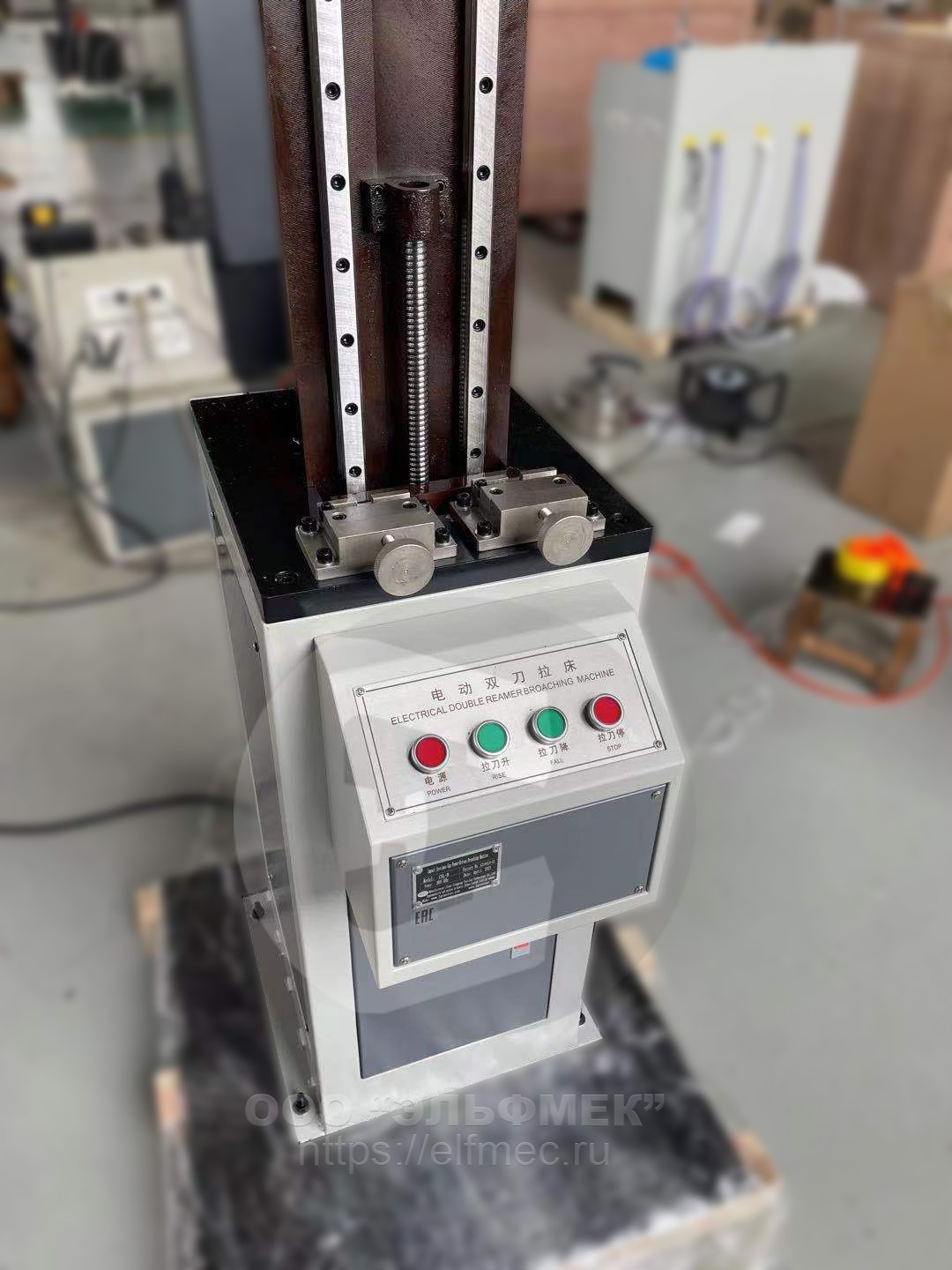

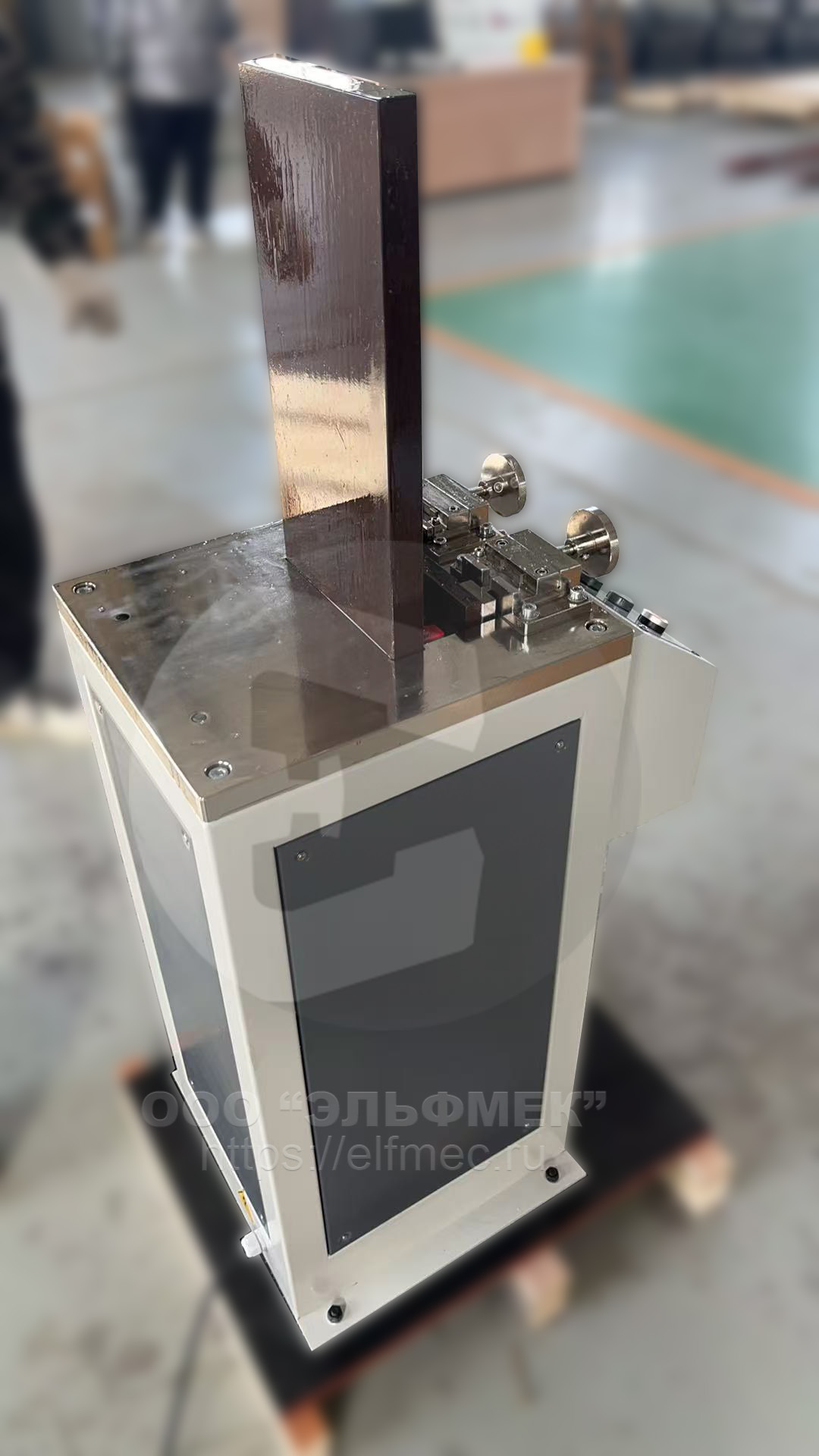

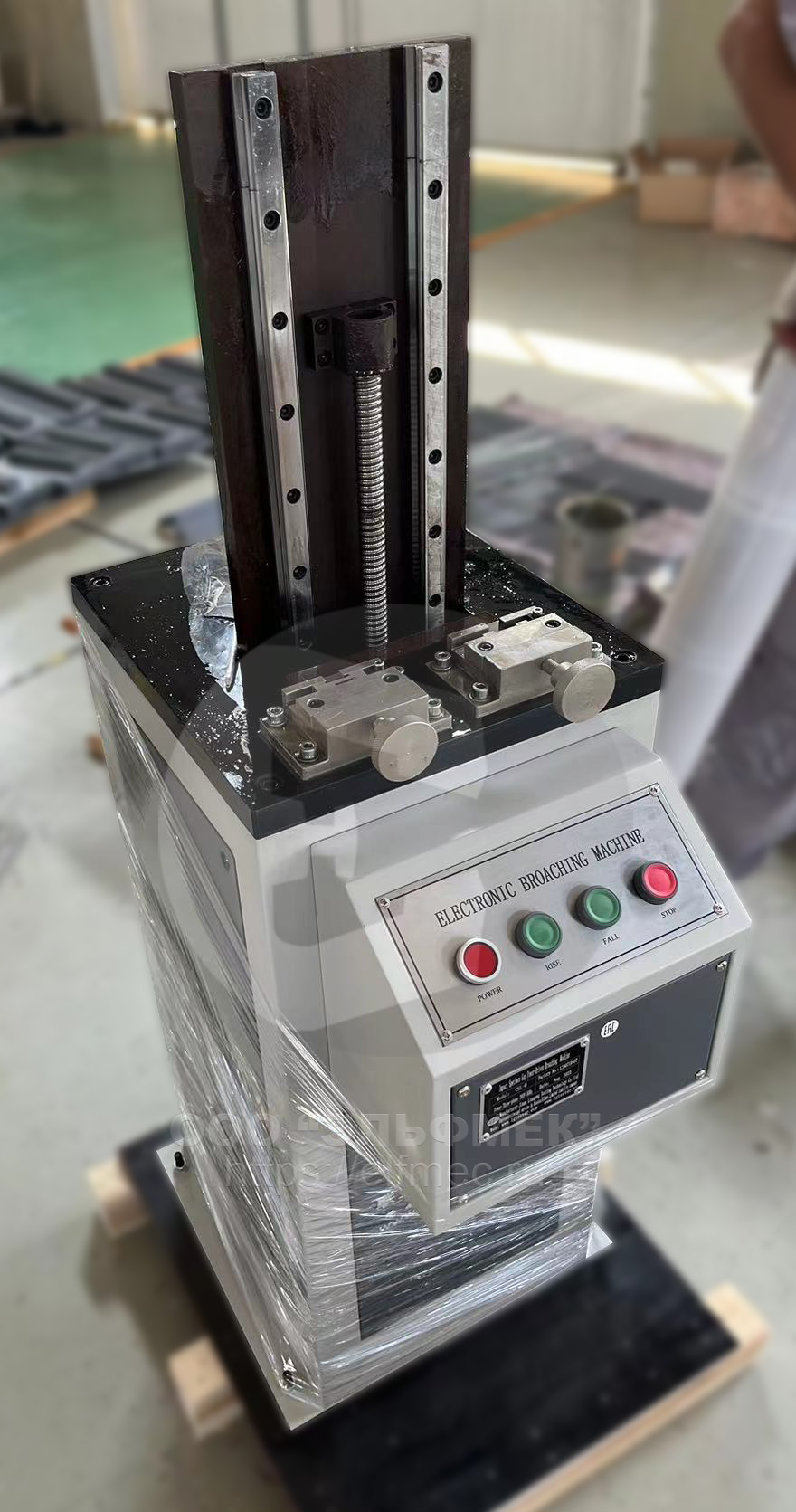

Электромеханический протяжной станок CSL-B
Производитель:
Тип/серия: для маятниковых копров для металлов
Описание Liangong CSL-B

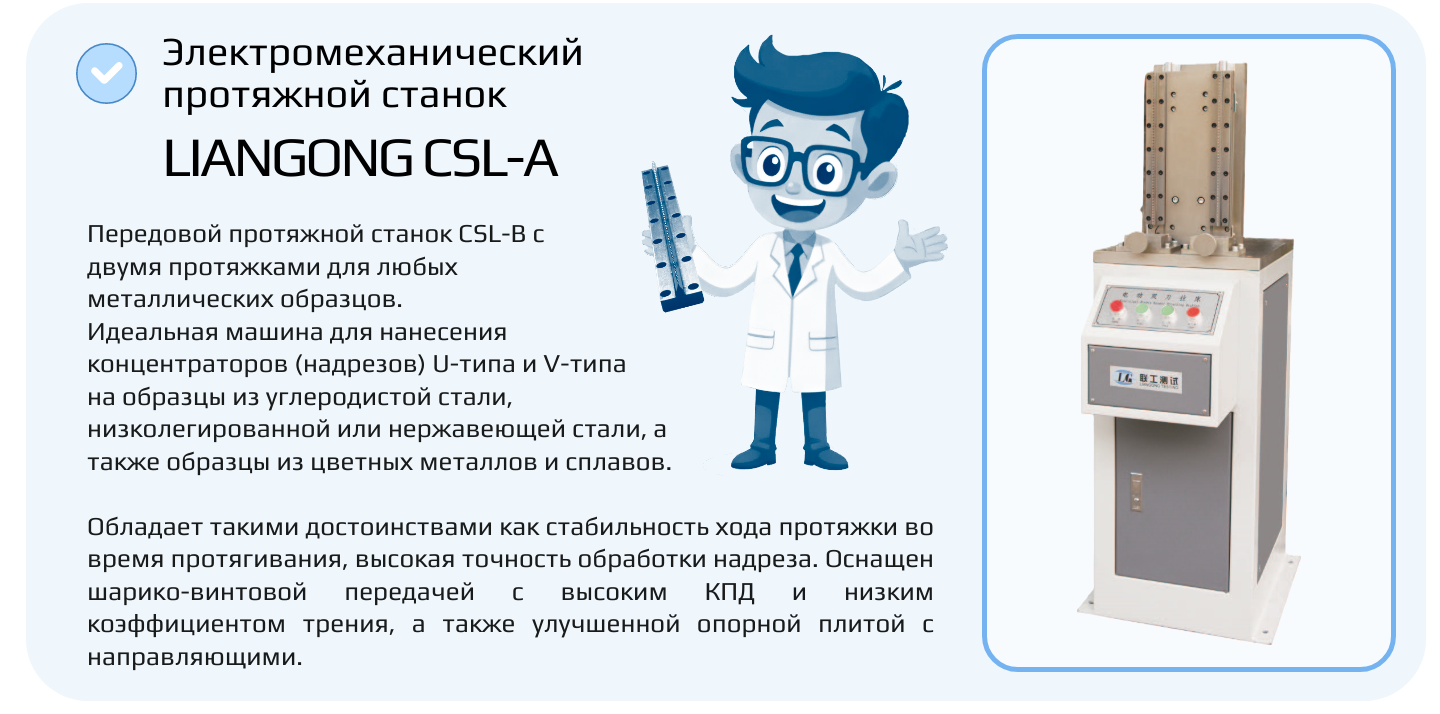

Прецизионный протяжной станок CSL-B, предназначенный для обработки металлических образцов, представляет собой оптимальное решение для создания концентраторов напряжений U- и V-образной формы. Данное оборудование эффективно применяется для образцов, изготовленных из углеродистых, низколегированных и нержавеющих сталей, а также цветных металлов и сплавов. Отличительными особенностями станка являются стабильность процесса протяжки и высокая точность формирования надреза.

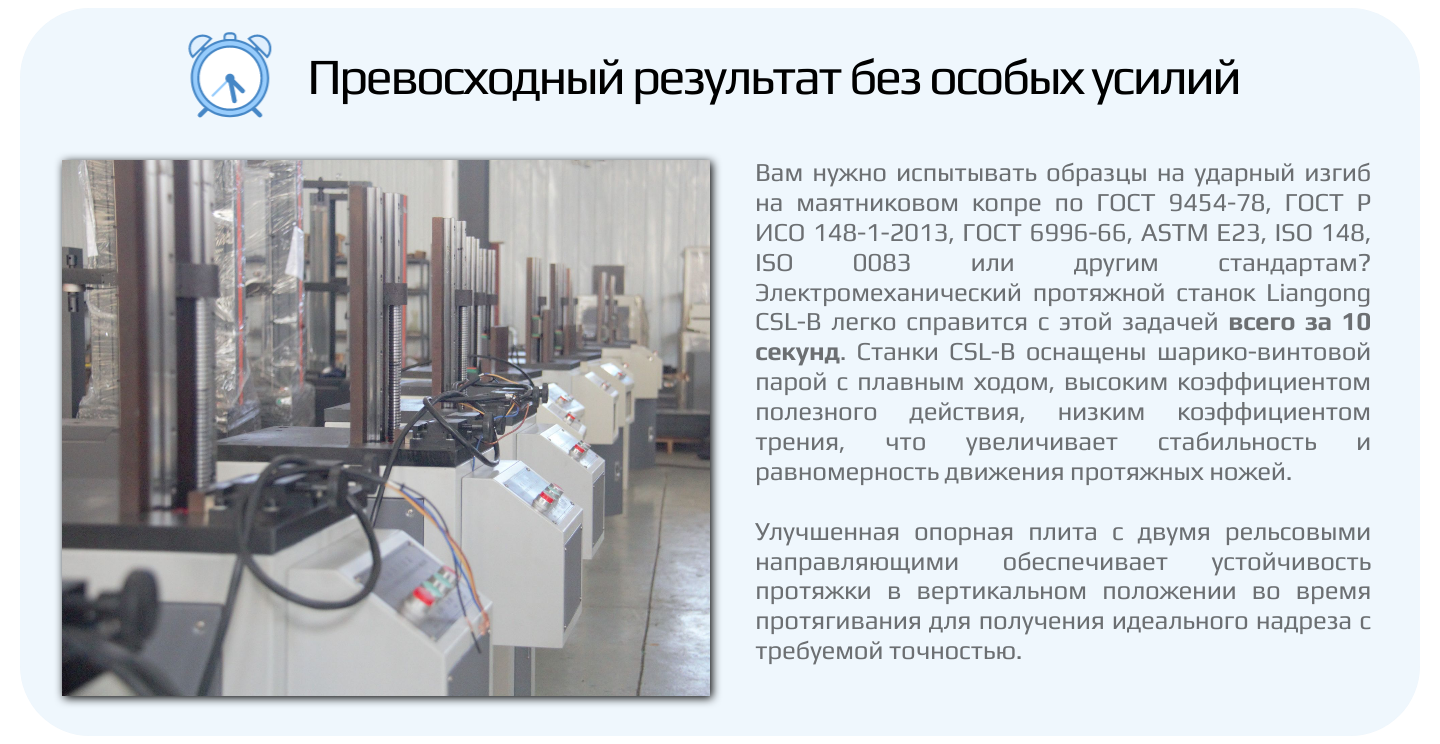

Если перед вами стоит задача проведения испытаний на ударный изгиб с использованием маятникового копра в соответствии с ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 6996-66, ASTM E23, ISO 148, ISO 0083 или другими стандартами, электромеханический протяжной станок Liangong CSL-B станет незаменимым помощником. Он позволяет выполнить необходимую подготовку образцов в течение всего 10 секунд.

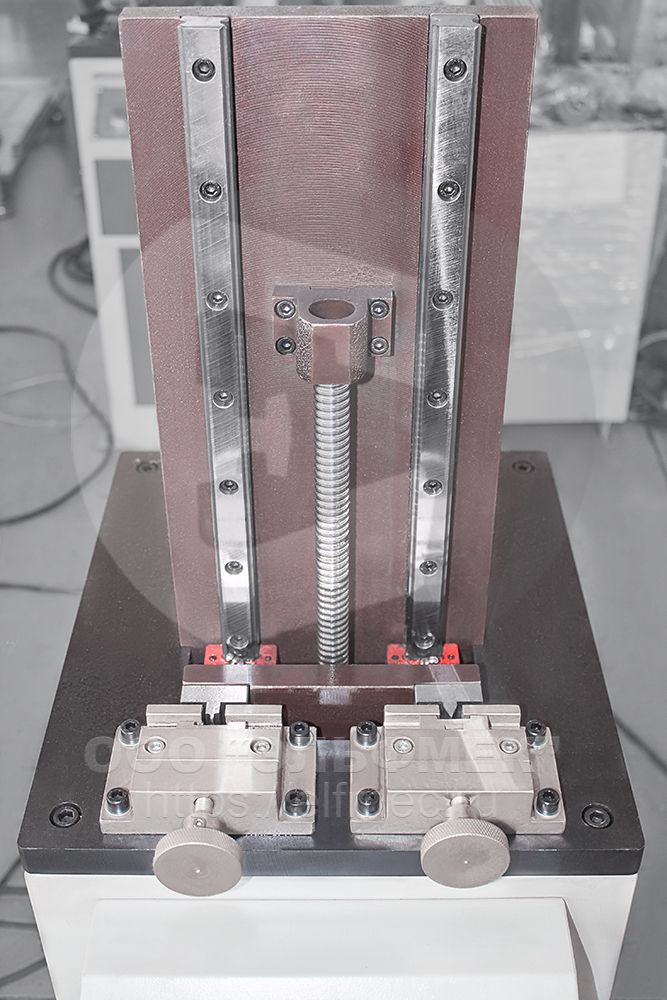

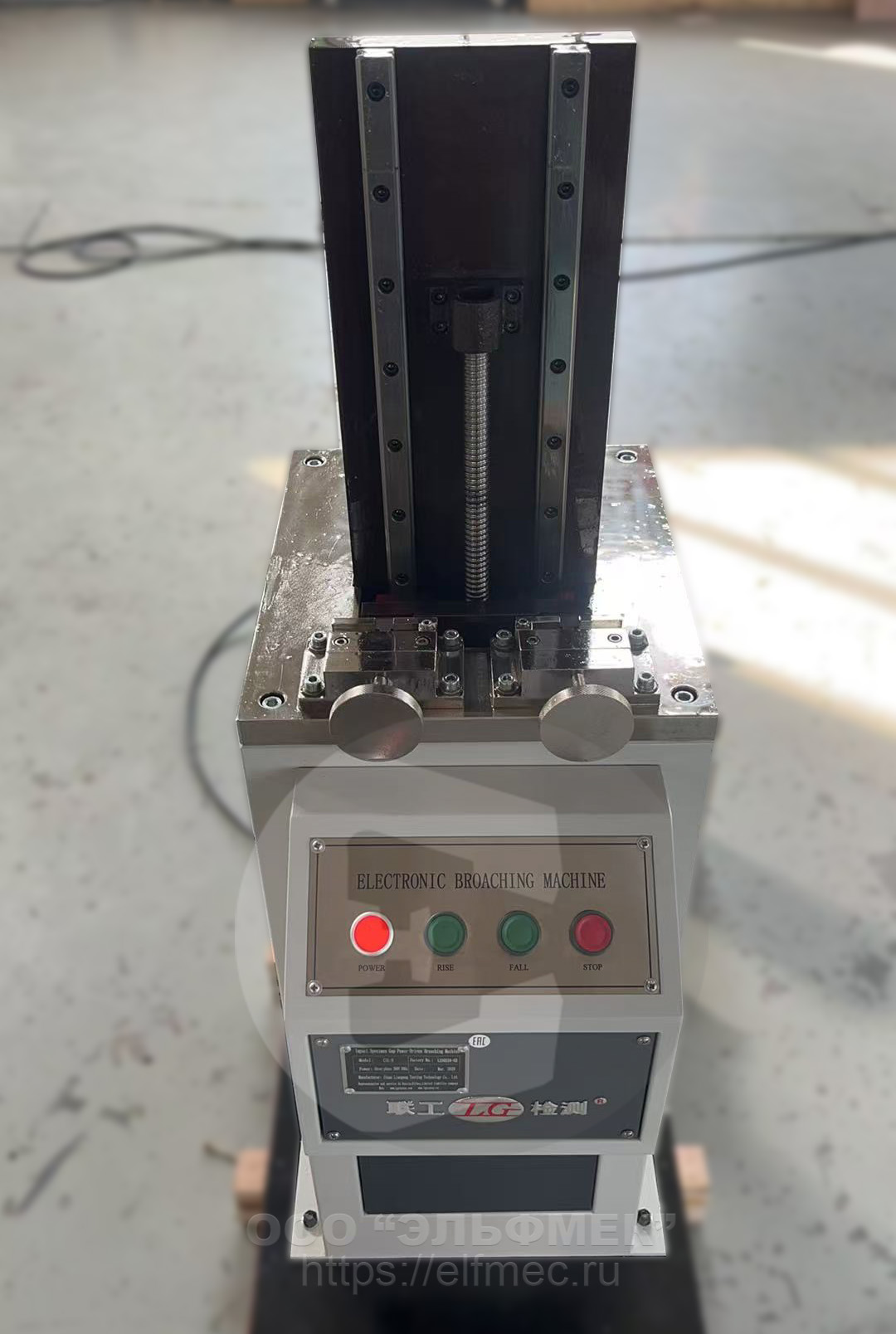

Станки CSL-B оборудованы шарико-винтовой парой, обеспечивающей плавность хода, высокий КПД и низкий коэффициент трения, что способствует стабильности и равномерности движения протяжных ножей. Модернизированная опорная плита с двумя рельсовыми направляющими гарантирует вертикальную устойчивость протяжки в процессе обработки, обеспечивая формирование надреза с требуемой точностью и воспроизводимостью.

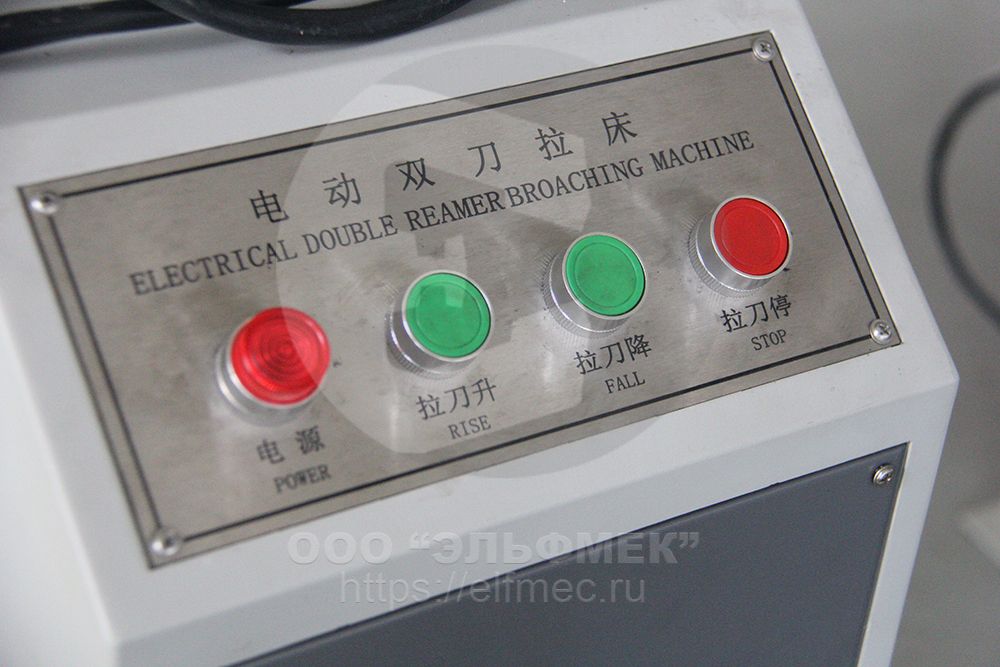

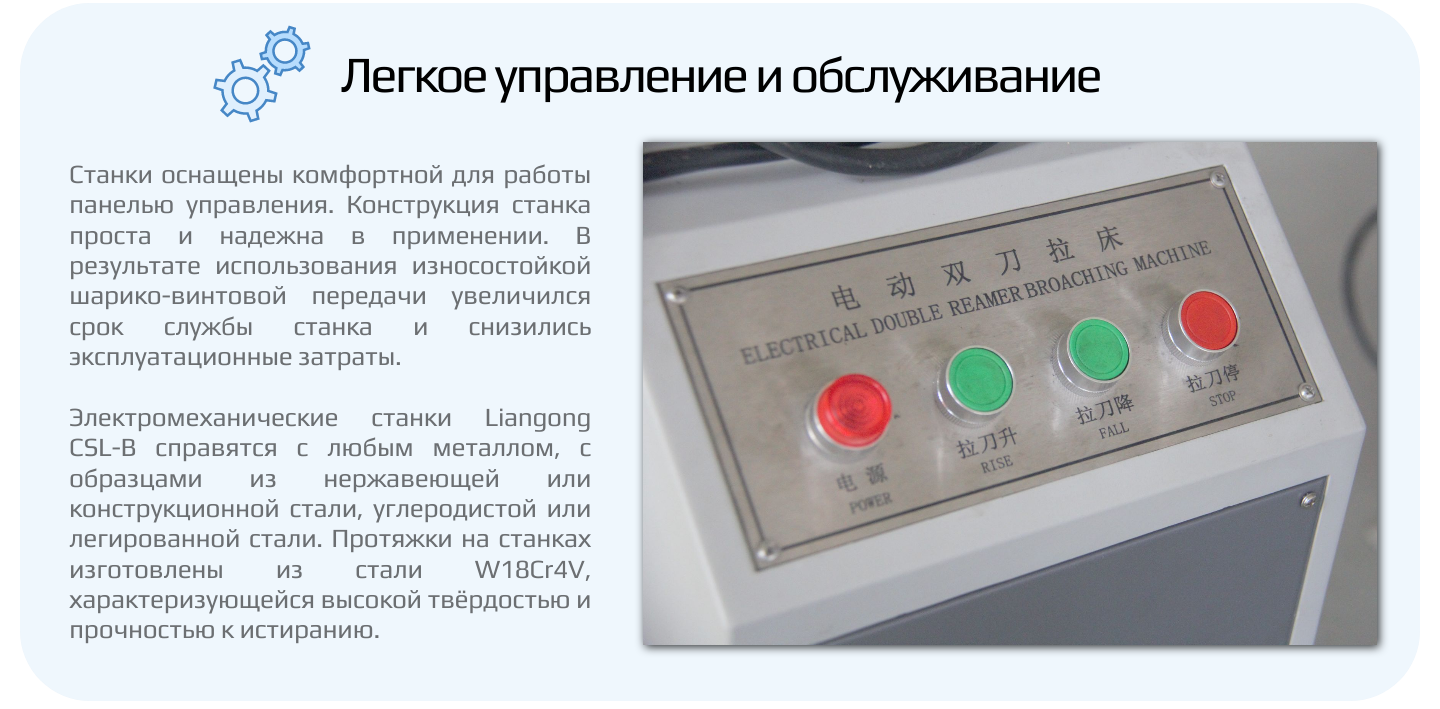

Оборудование Liangong CSL-B характеризуется эргономичной панелью управления, обеспечивающей удобство эксплуатации. Продуманная конструкция станков гарантирует их надежность и долговечность. Электромеханические станки Liangong CSL-B эффективно обрабатывают широкий спектр металлов, включая нержавеющую, конструкционную, углеродистую и легированную стали.

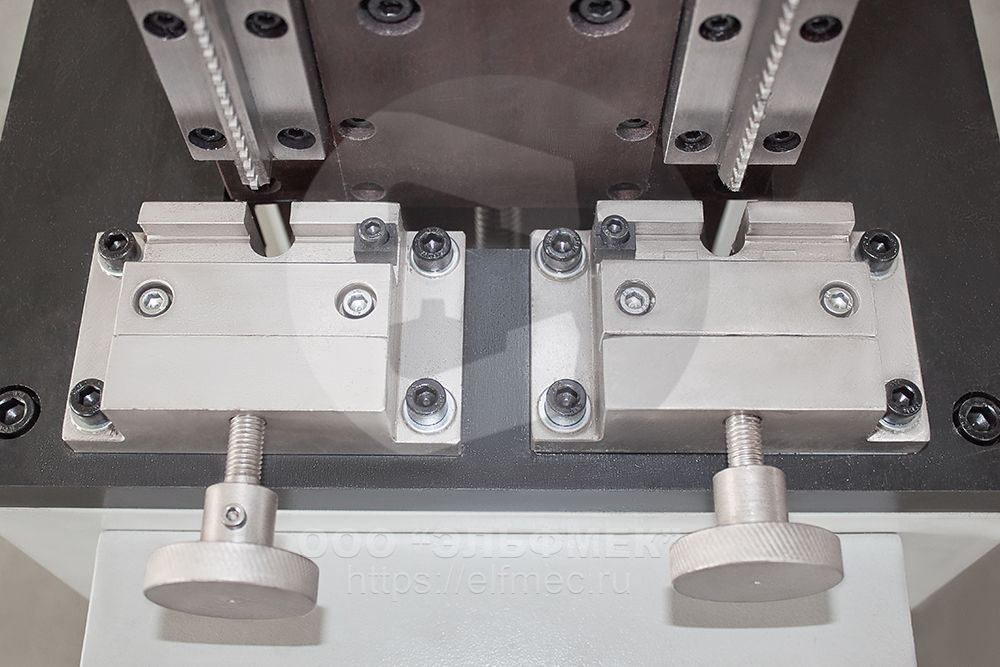

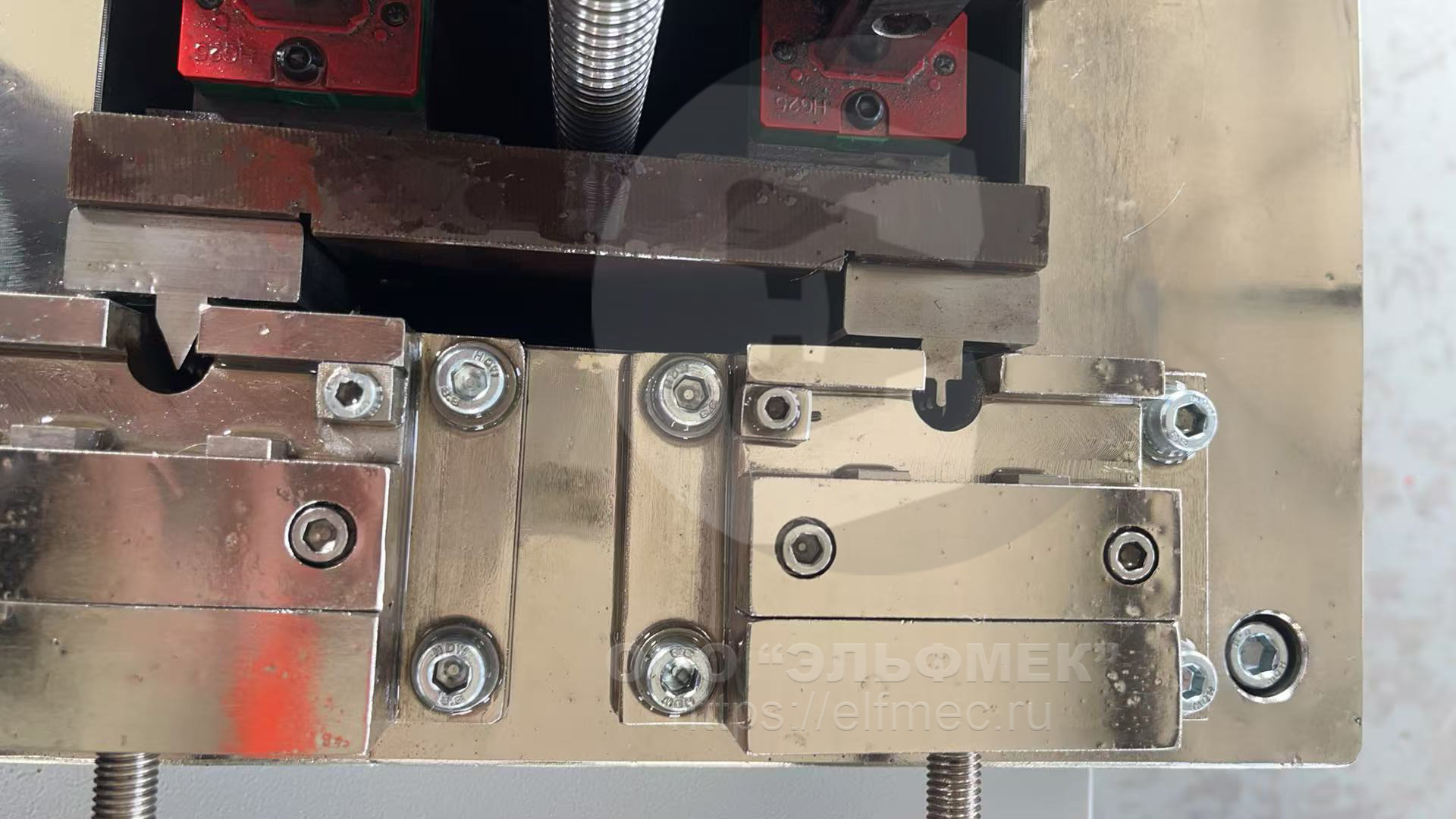

Использование моторизованных станков CSL-B позволяет отказаться от привлечения высококвалифицированных фрезеровщиков. Качество надрезов, производимых станками Liangong, превосходит результаты традиционной фрезерной обработки. Простое подключение станка к электросети позволяет оперативно выполнять точные надрезы одновременно на двух образцах одним нажатием кнопки. Конструкция крепления позволяет осуществлять надрез по трем параметрам образцов, что расширяет возможности применения оборудования.
Как работает протяжной станок Liangong CSL-B (видео):
Характеристики Liangong CSL-B
| Радиус концентратора (радиус кривизны в основании надреза) | 0,25±0,025 мм |
| Угол между стенками надреза | 45±2° |
| Глубина надреза | 2±0,05 мм |
| Радиус концентратора (радиус кривизны в основании надреза) | 1±0,007 мм |
| Глубина надреза | 2±0,1 мм / 3±0,1 мм (дополнительная опция) / 5±0,1 мм (дополнительная опция) |
| Количество одновременно обрабатываемых образцов | 2 образца |
| Длина | 55 мм |
| Высота | 10 мм |
| Ширина | 10 мм / 7,5 мм / 5 мм (требуется указать при заказе) / 2,5 мм (требуется указать при заказе) |
| Привод | электромеханический, шарико-винтовая пара |
| Уровень шума | до 60 дБ |
| Время нанесения надреза | 10 секунд |
| Скорость протягивания | 2,3 м/мин |
| Питание от сети напряжением | 380В, 50Гц |
| Мощность двигателя | 0,6 кВт |
| Габаритные размеры (Д * Ш * В) | 350 * 570 * 1250 мм |
| Вес | 180 кг |
| Основная установка | 1 комп. |
| Нож-протяжка V2 | 1 шт. |
| Нож-протяжка U2 | 1 шт. |
| Масленка | 1 шт. |
| Кисть для очистки от стружки и смазки ножей | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Декларация соответствия ЭМС | 1 копия |
| Гарантийный талон | 1 экз. |
*Производитель сохраняет за собой право изменять технические характеристики, комплектацию и внешний вид товара без предварительного оповещения представителя.
Просьба уточнять технические характеристики и комплектацию у менеджеров перед покупкой.
