Решение для проведения испытаний по СТО ИНТИ S.100.42

Компания: China Petroleum & Chemical Corporation

China Petroleum & Chemical Corporation («Китайская нефтяная и химическая корпорация», Sinopec Corp., рус. Синопек) — китайская интегрированная энергетическая и химическая компания. Вторая по объёмам добычи нефтегазовая компания страны. В списке крупнейших компаний мира Forbes Global 2000 за 2025 год заняла 51-е место.

Основные направления деятельности:

Разведка и разработка нефтяных и газовых месторождений, продажа нефти и природного газа;
Переработка нефти, продажа нефтепродуктов;
Производство и продажа нефтехимической продукции;
Производство и продажа водорода.

Sinopec Corp

Задача: Проведение испытаний по стандартам ISO 10427-1:2024 и ISO 11960‑2014

Стандарт ISO 10427-1:2024 регламентирует центраторы обсадных колонн для нефтегазовой промышленности. Его российский аналог СТО ИНТИ S.100.42 разработан Комитетом по высокотехнологичным сервисам при бурении и заканчивании скважин АНО «Институт нефтегазовых технологических инициатив». Требования настоящего стандарта распространяются на центраторы обсадных колонн, используемые в качестве элемента технологической оснастки при цементировании скважин.

Целью стандартных испытаний является подтверждение того, что производственные процессы и конструкция центратора соответствуют функциональным и техническим требованиям и критериям, установленным в данных документах.

Примечание - в данное время стандарт СТО ИНТИ S.100.42 заменен на СТО ИНТИ 1.100.42-2023 (с Изм. №1) с небольшими изменениями

Также было необходимо проводить испытания обсадных труб по стандарту ISO 11960‑2014 (Трубы стальные обсадные и насосно-компрессорные для нефтяной и газовой промышленности) для определения ударной нагрузки.

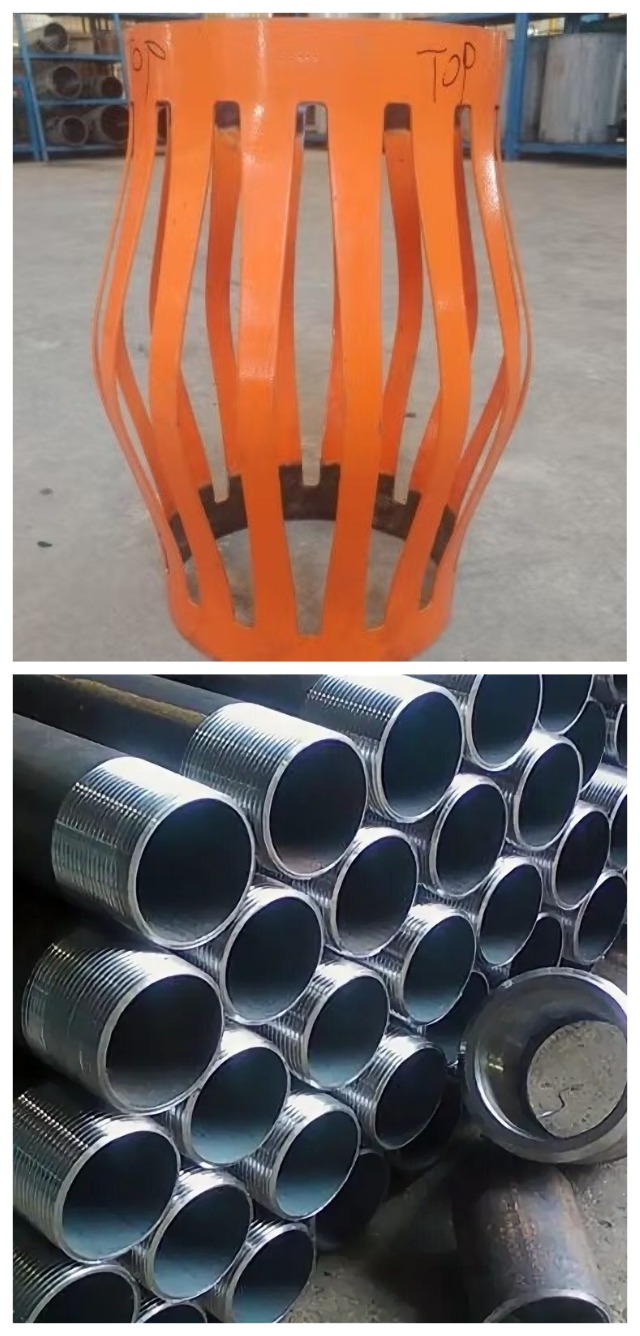

Образцы

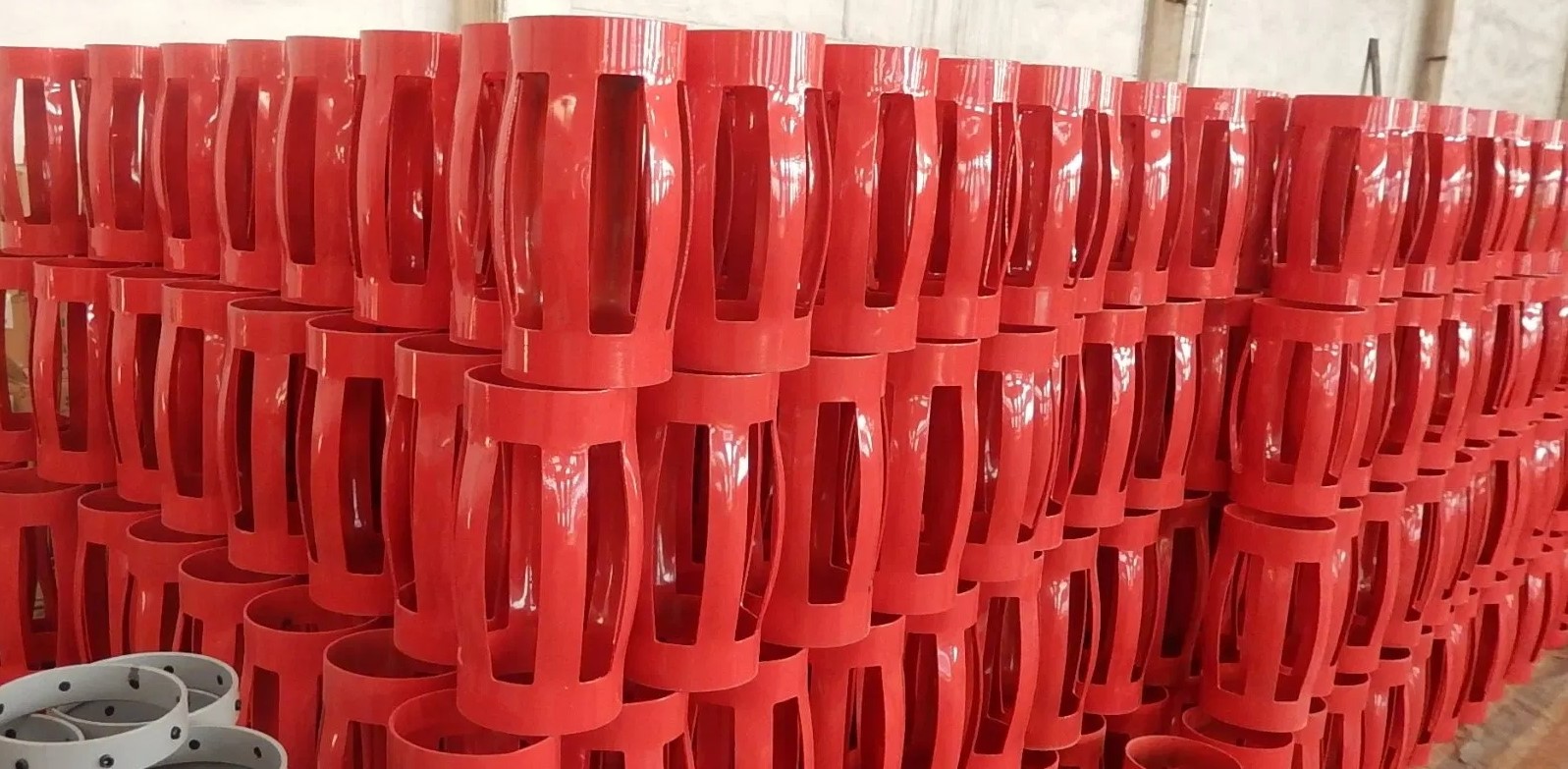

Стандарт ISO 10427-1:2024 устанавливает требования к пружинным центраторам, а СТО ИНТИ S.100.42 описывает методы испытаний, применимые ко всем основным типам центраторов, используемых при строительстве нефтяных и газовых скважин. Центраторы для обсадных колонн используются для оптимизации цементирования межтрубного пространства, обеспечивая центровку колонны в скважине и облегчая ее спуск.

А вот показатели испытаний обоих стандартов совпадают: пусковое усилие (starting/running force), восстанавливающее усилие (restoring force), степень центрирования 67% (standoff ratio), остаточная деформация.

Стальные обсадные трубы для нефти и газа — это прочные стальные трубы, которые спускают в пробурённую скважину после бурения и цементируют снаружи для закрепления стенок ствола, изоляции продуктивных пластов от окружающей среды и предотвращения обрушения горных пород, а также для создания надёжного канала для добычи нефти или газа и защиты эксплуатационной колонны от высокого давления, агрессивных сред и механических нагрузок.

Решение:

Улучшенная версия машины CMT-200 со специальными приспособлениями и вертикальный копер Liangong JL‑1627

Компанией LIANGONG была разработана специализированная улучшенная версия машины CMT-200 с увеличенными габаритами, дополнительным функционалом в программном обеспечении, особыми приспособлениями для проведения тестирования с высочайшей точностью измерения 0,5%.

Данная машина, разработанная на заказ, имеет возможность крепления технологической оснастки для труб и центраторов, а также установку дополнительных приспособлений специально для проведения исследований по ISO 10427-1:2024 и СТО ИНТИ S.100.42. Она имеет датчик нагрузки с автоматической тарировкой, датчик перемещения высокой точности, систему защиты от перегрузки, а также обеспечивает блокировку при аварии.

Также был поставлен копёр с падающим грузом Liangong JL‑1627, предназначенный для ударных испытаний обсадных труб и защитных гильз, применяемых в нефтяной и газовой промышленности. Устройство соответствует стандарту ISO 11960‑2014 (Трубы стальные обсадные и насосно-компрессорные для нефтяной и газовой промышленности) и позволяет точно оценивать устойчивость материалов к ударным нагрузкам. При этом вертикальный копёр ударяет по целому сегменту трубы — это ближе к реальным условиям ударного нагружения трубы в скважине (например, при спуске через сужения или ударах о стенку).

Проведение испытаний по стандарту СТО ИНТИ S.100.42 на машине Liangong CMT-200/H

Машины для испытаний центраторов колонн Liangong CMT-200/H

Специальное ПО для машины CMT-200 и преимущества заказа оборудования у ООО Эльфмек

Благодаря разработке улучшенной версии машины CMT-200 "под ключ" специально для испытаний по ISO 10427-1:2024 и СТО ИНТИ S.100.42 заказчик может проводить исследования соответствия продукции данному стандарту на месте производства, что экономит время и средства.

Отметим также особое ПО LIANGONG, которое обеспечивает построение графиков, автоматическое формирование протокола; задание программ испытаний (циклических, статических, линейных), а также удобный экспорт данных в Excel / PDF/ Word (см. фото).

Приобретя вертикальный копёр Liangong JL-1627, заказчик получил возможность проводить ударные испытания полноразмерных образцов обсадных труб с энергией удара от 407 до 1627 Дж за счёт регулируемой массы падающего груза (до 544,4 кг) и высоты сброса (305 мм), что максимально приближает условия тестирования к реальным скважинным нагрузкам при спуске колонн через сужения и ударах о стенки ствола, позволяет оценивать стойкость труб к ударным повреждениям в рамках стандарта, повышает достоверность результатов по сравнению с испытаниями малых образцов по Шарпи на маятниковом копре, сокращает зависимость от сторонних испытательных лабораторий и ускоряет цикл приёмки труб перед спуском в скважину.
