Компания: ООО «Покровский электромеханический завод»
ООО ПЭМЗ предлагает полный спектр услуг по контрактному производству, включая изготовление жгутов проводов любой сложности по образцам или чертежам заказчика, а также проектирование и работу с давальческим сырьем. Помимо этого, осуществляется производство 19-дюймовых промышленных конструктивов различных конфигураций, включая как стандартные, так и индивидуальные разработки, с поставкой большинства позиций в течение 4 недель. Собственное производство 90% комплектующих позволяет поставлять минимальные партии и предоставлять бесплатные образцы. Компания также занимается сборкой электронных печатных плат, используя современное оборудование и работая с отечественной и иностранной компонентной базой, предлагая помощь в корректировке проектов и подборе аналогов ЭРЭ. Осуществляется сборка радиоэлектронной аппаратуры, включая работу с документацией прошлых лет (1960-1980-х годов) с возможностью адаптации проектов под современные стандарты и компоненты, а также полным циклом закупок и производства. Все электронные компоненты производятся силами компании.
Задача: Задача - испытание проводов, обжатых с одной стороны, и контактов
Провода типа КВСФ и МГТФ(Э) испытывают при растяжении на целостность изоляции и токопроводящей жилы, ведь при монтаже, прокладке и вибрациях на них действуют растягивающие нагрузки.
Наконечники / контакты испытывают на растяжение в основном на качество заделки/обжима. Для авиационных наконечников по ОСТ важно, чтобы провод или трос не вытягивался из наконечника под нагрузкой, т.к. это вопрос безопасности узлов. Кроме того, слабый обжим приводит к потере контакта. Испытание на растяжение до разрушения (или до нормированного усилия) позволяет выявить отклонения в работе обжимного инструмента, браке материала или несоответствии сечений.

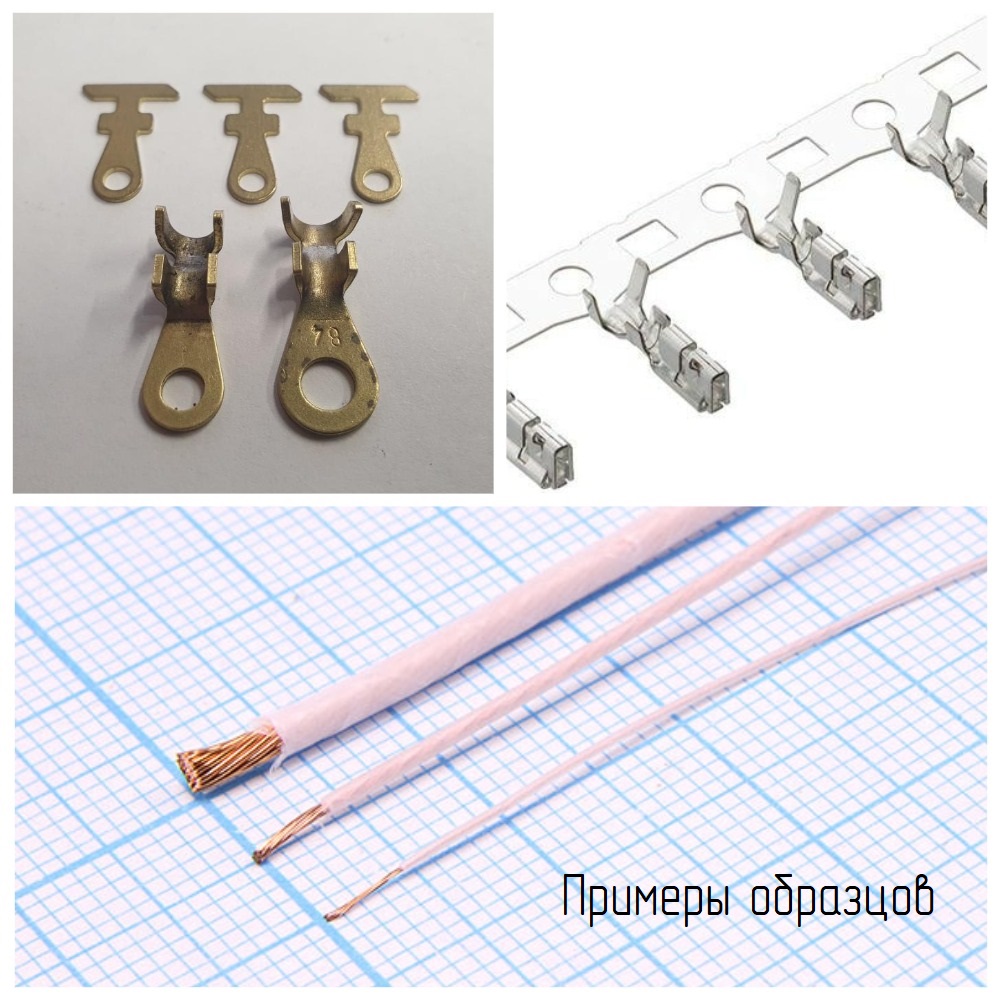

Образцы
Провода, обжатые с 1 стороны:
- КВСФ-75 Наружный диаметр кабеля, мм 4.2
- МГТФЭ 2х0,12 мм2
- МГТФЭ 2х0,2 мм2
- МГТФ 1х0,12 мм2
- МГТФ 1х0,2 мм2
- МГТФ 1х0,35 мм2
- МГТФ 1х0,5 мм2
- МГТФ 1х0,75 мм2
Контакты:
- наконечник 1-1 ОСТ 1 11304-73 (внутренний диаметр, 3.2 мм)
- наконечник 1-2 ОСТ 1 11304-73
- наконечник П0,5-3-ЛТ-05 ГОСТ 22002.7-76
- контакт Molex 561349001
Преимущества: ООО «Эльфмек» и Liangong Group
Надежность
Надежные машины, высококачественная конструкция и компоненты
Управление
Универсальное и удобное программное обеспечение
Доверие
Опытный и известный поставщик испытательных машин
Поддержка
Техническое обслуживание для обеспечения работоспособности
Персонализация
Возможность изготовления приспособлений под заказ
Партнёрство
Приятные и продуктивные деловые отношения
Решение:

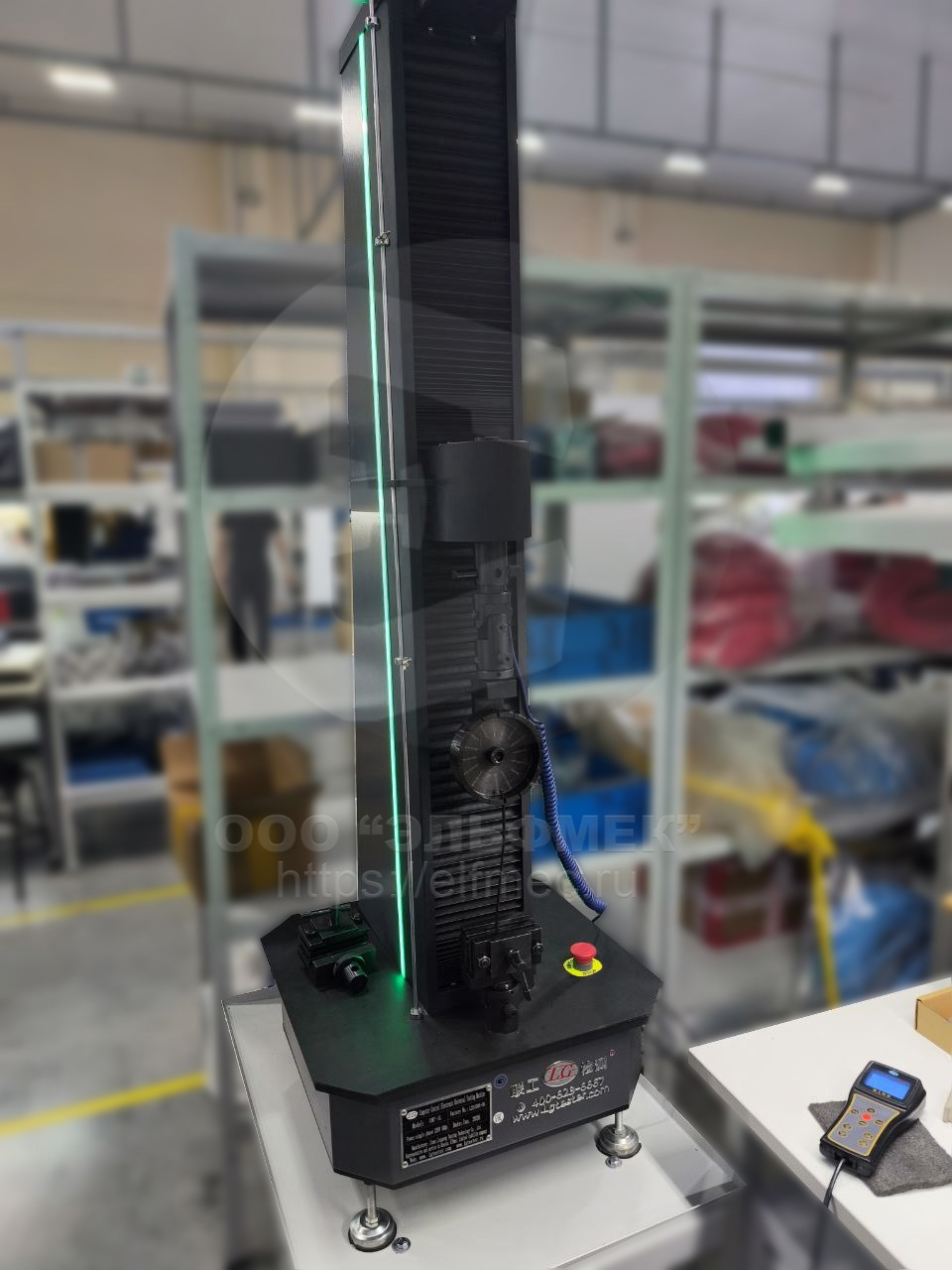

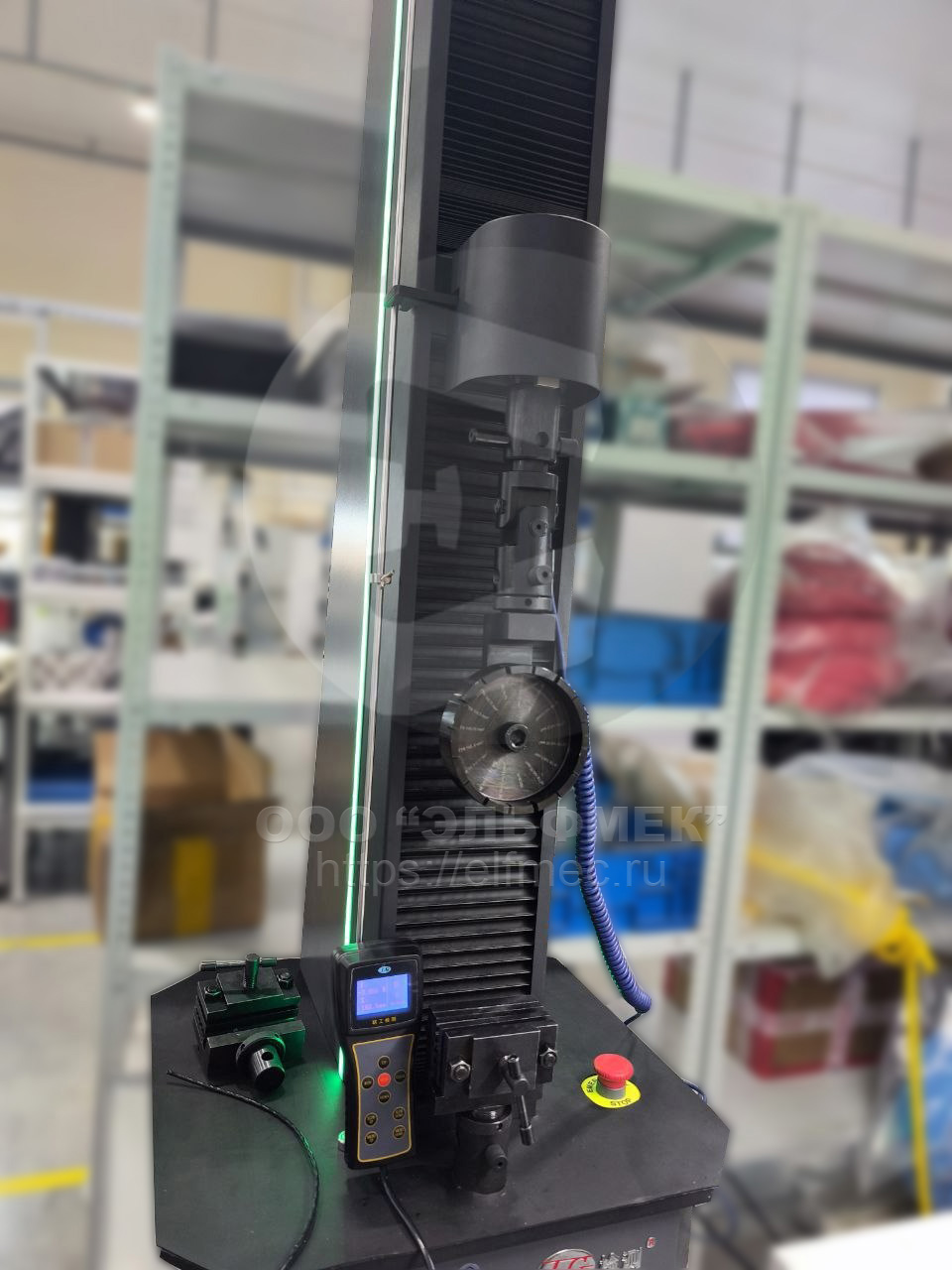

Электромеханическая испытательная машина с компьютерным управлением CMT-1L
В комплектации:
- Плиты на сжатие 100 мм
- Волновые захваты 50 мм

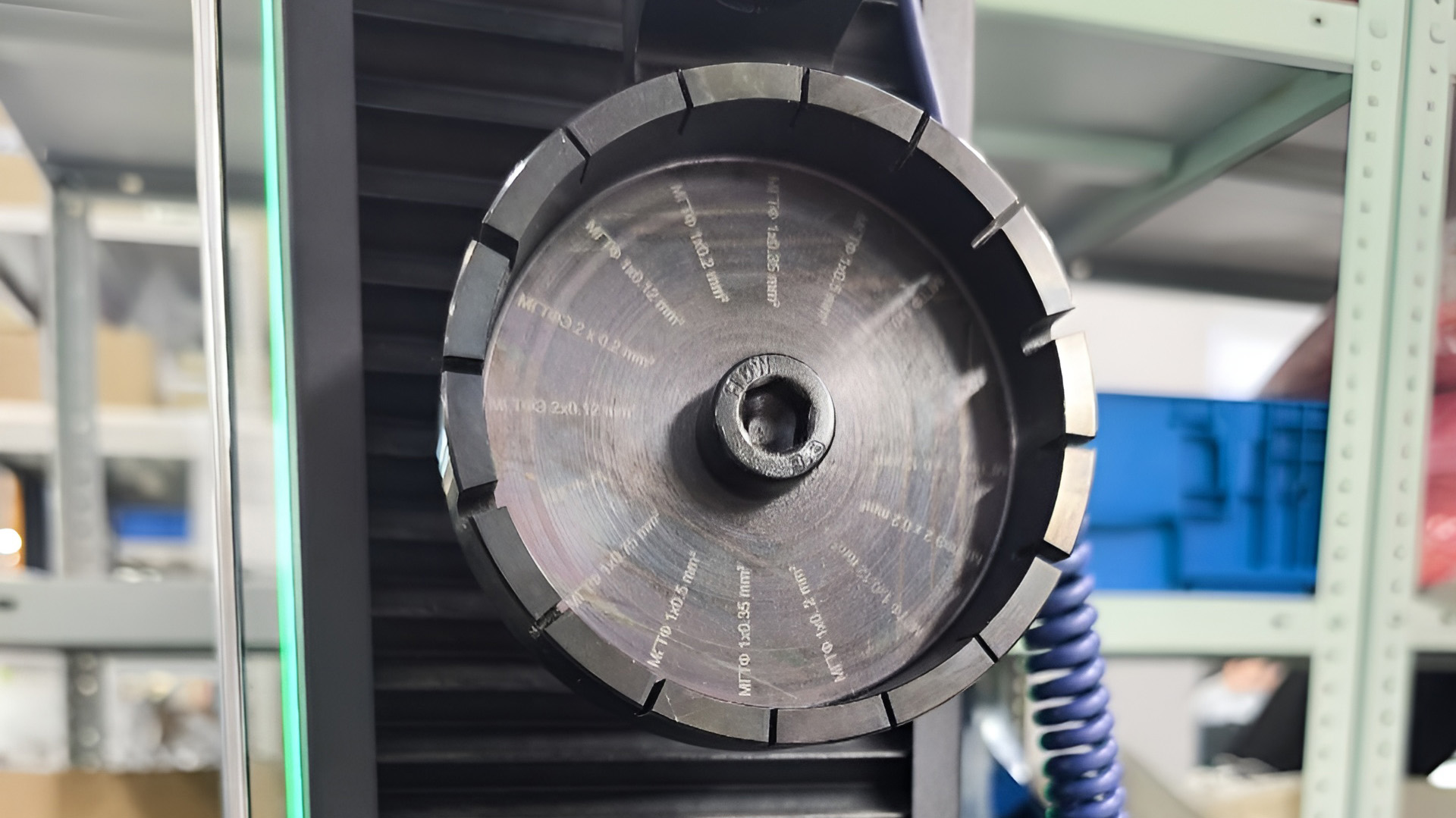

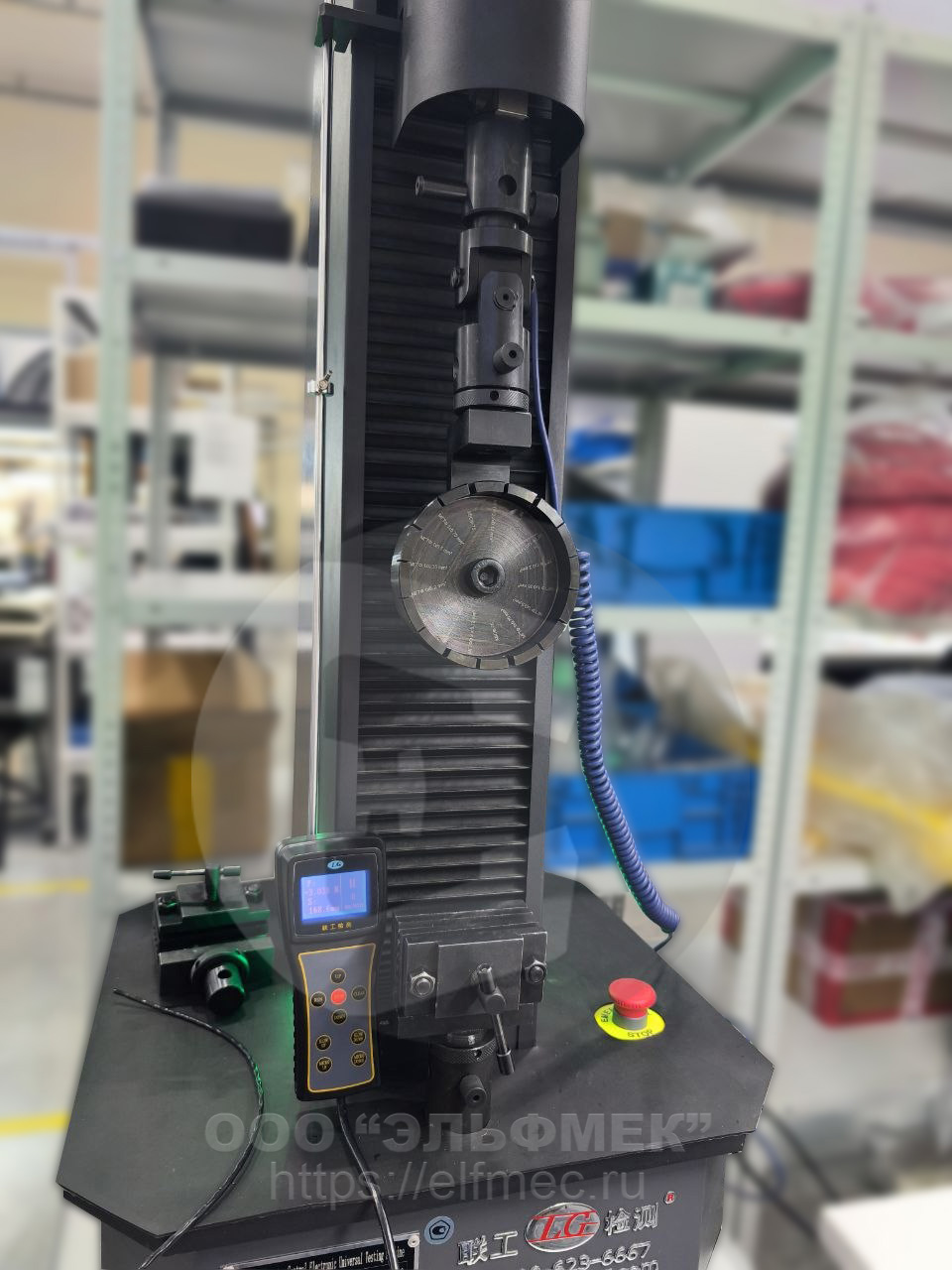

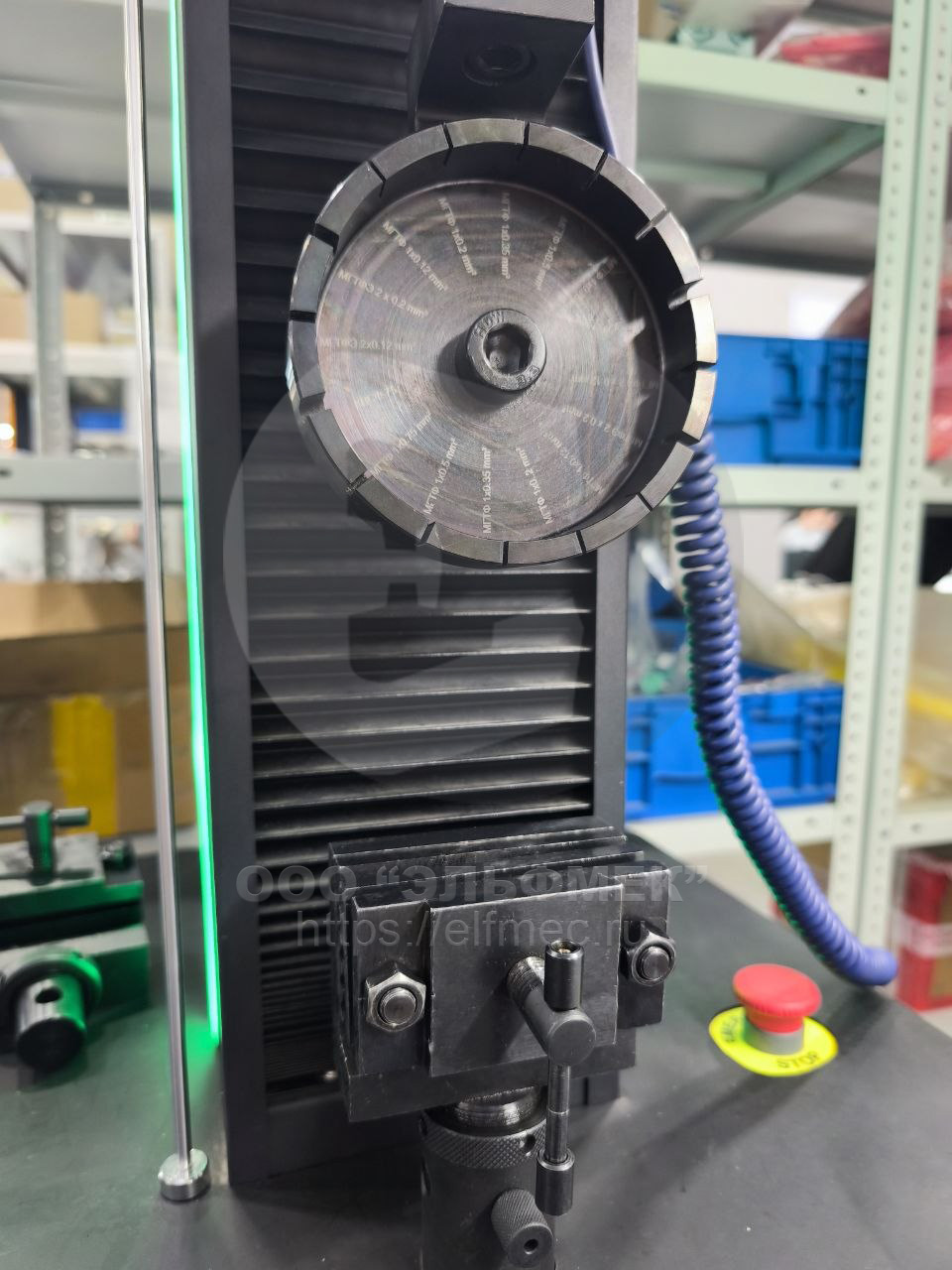

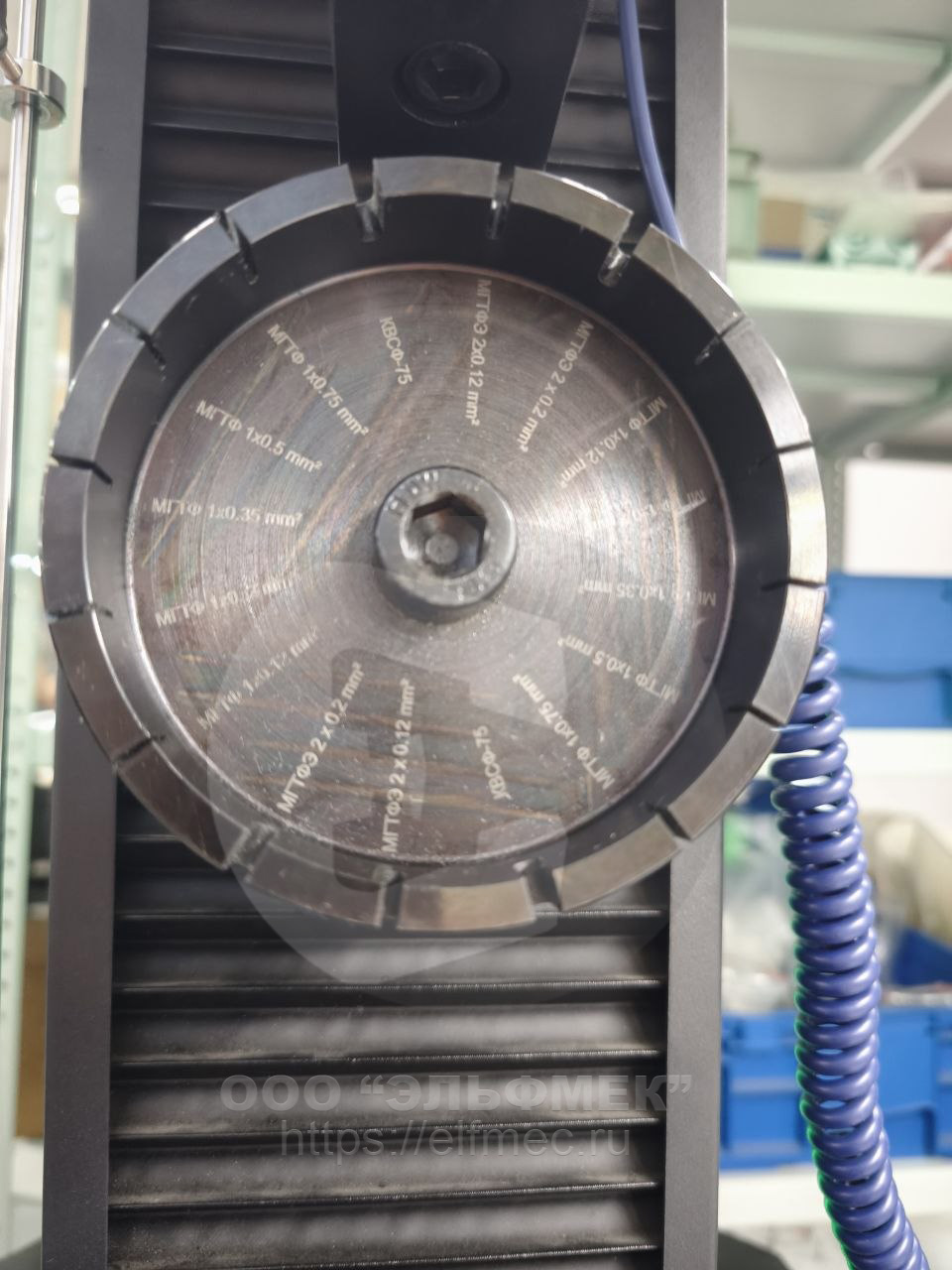

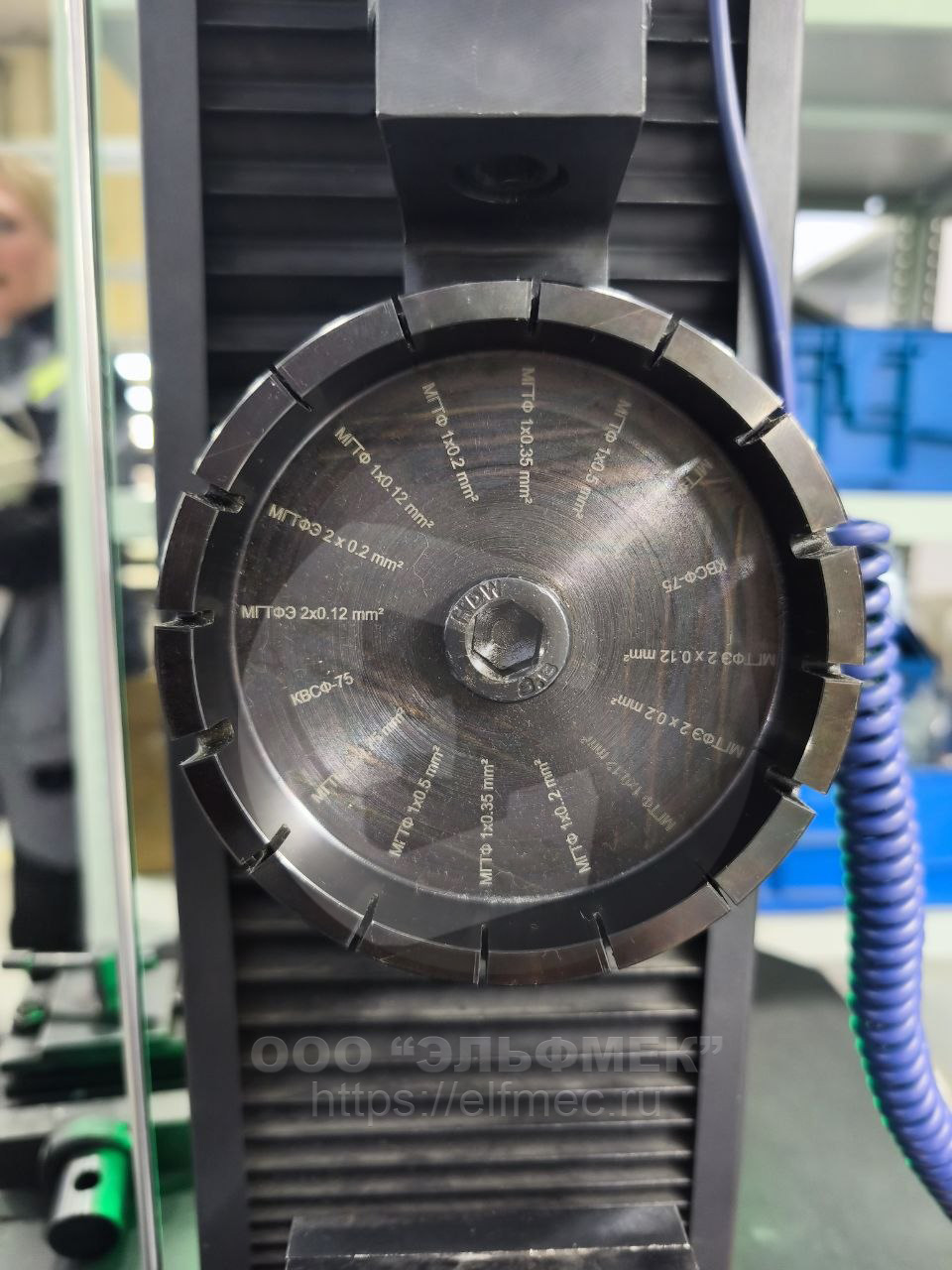

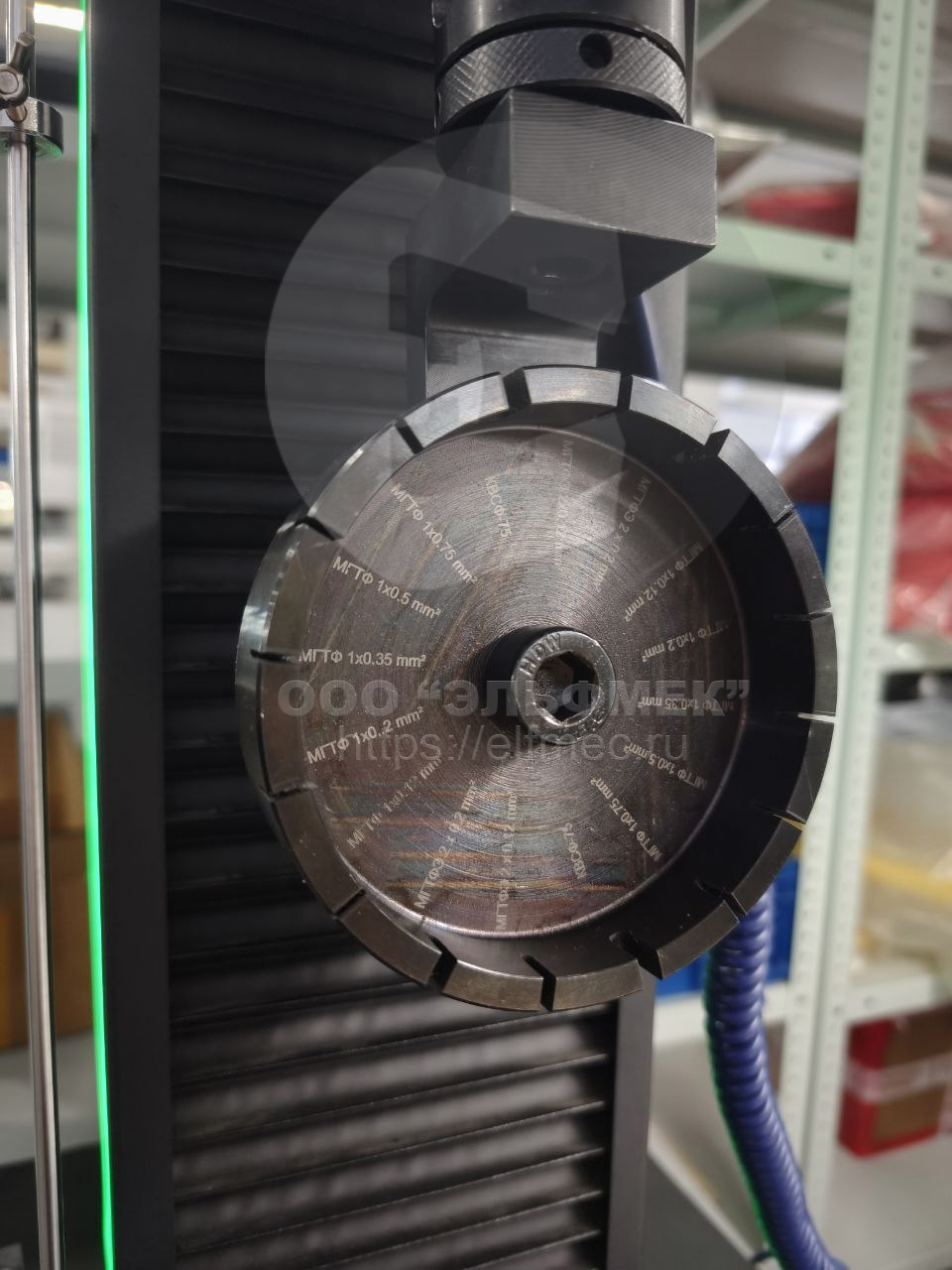

- Захваты для одностороннего обжатия проводов
Liangong CMT-1L представляет собой высокопроизводительную и интуитивно понятную испытательную машину с электромеханическим приводом, разработанную для обеспечения максимальной продуктивности и простоты эксплуатации. Оснащенная прецизионным датчиком силы на 100 кг с классом точности 0.5 и инновационной технологией ReadyRun, эта машина гарантирует стабильные и надежные результаты испытаний. Уникальная конструкция с двумя рабочими зонами и продуманными органами управления, управляемыми с компьютера, значительно сокращает время на подготовку и проведение тестов. Стандартная высота рабочего пространства составляет 700 мм, с возможностью увеличения до 1200 мм по индивидуальному заказу, что делает ее универсальным решением для широкого спектра задач. Одноколонная конструкция обеспечивает компактность и удобство размещения. Важным преимуществом является внесение Liangong CMT-1L в Госреестр СИ РФ под номером №68645-17, что подтверждает ее соответствие строгим государственным стандартам.
Преимущества приобретения оборудования Liangong и результаты его использования
Приобретение оборудования Liangong для испытания проводов и контактов на растяжение стало стратегическим решением, которое принесло компании значительные улучшения в области контроля качества. Ранее процесс проверки готовой продукции требовал отправки образцов в сторонние лаборатории. Это не только замедляло производственный цикл, но и увеличивало затраты, связанные с логистикой и оплатой услуг сторонних специалистов. Теперь вся необходимая экспертиза проводится непосредственно на месте, что позволяет оперативно реагировать на любые отклонения и поддерживать стабильно высокий уровень качества.
Особым преимуществом внедрения испытательного оборудования Liangong является существенная экономия не только времени, но и финансовых ресурсов. Сокращение сроков проведения испытаний означает ускорение вывода новой продукции на рынок, что дает компании конкурентное преимущество. Отсутствие необходимости оплачивать сторонние проверки напрямую влияет на себестоимость продукции, делая ее более привлекательной для конечного потребителя. Инвестиции в собственное оборудование окупаются за счет уменьшения расходов и повышения общей эффективности производственных процессов.
Кроме того, такой подход обеспечивает больший контроль над всем процессом тестирования. Инженеры и специалисты по контролю качества получили возможность непосредственно наблюдать за ходом испытаний, анализировать результаты в режиме реального времени и вносить оперативные корректировки в производственные настройки. Это способствует более глубокому пониманию характеристик выпускаемых изделий и позволяет быстрее выявлять и устранять потенциальные проблемы на ранних стадиях.
Ценность оборудования Liangong заключается не только в его функциональности, но и в надежности. Высокое качество сборки и точность измерений гарантируют достоверность получаемых данных. Таким образом, инвестиции в Liangong стали не просто покупкой новой техники, а шагом к повышению общего уровня профессионализма и конкурентоспособности компании на рынке.
