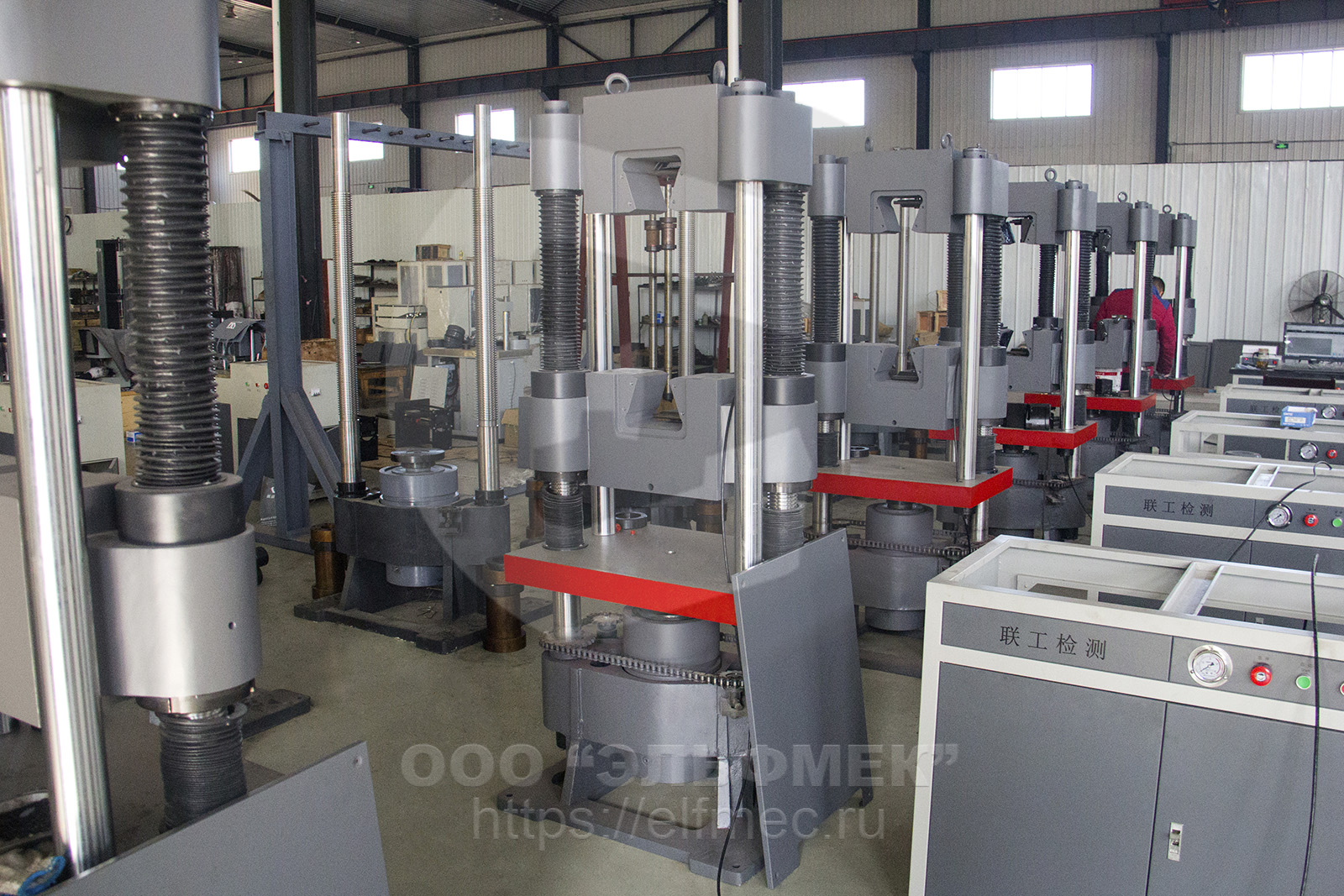

WAW-600B
Производитель: Liangong
Мощная многофункциональная универсальная испытательная машина с гидравлическим приводом и сервоклапаном ATOS, системой автоматического управления ходом испытания SmartProgram и надежным датчиком 1 класса. Оборудована интуитивно-понятным пультом управления и датчиком деформации
Тип: гидравлические
• Управление : автоматическое, в программе
• Результаты : на компьютере
• Максимальная нагрузка : 600 кН
• Класс точности : 1
• Количество колонн : 4 колонны
• Внесен в Госреестр СИ РФ : №68069-17
Характеристики Liangong WAW-600B
Максимальная нагрузка, кН
600
Стандартная точность измерений силы, %
1
Стандартный диапазон измерений силы, кН
12-600
Диапазон измерений перемещения, мм
0-200
Стандартная точность измерений перемещения, %
1
Тип привода
Сервогидравлический
Количество зон испытаний, шт
2
Размещение на столе
Нет
Фундамент
требуется

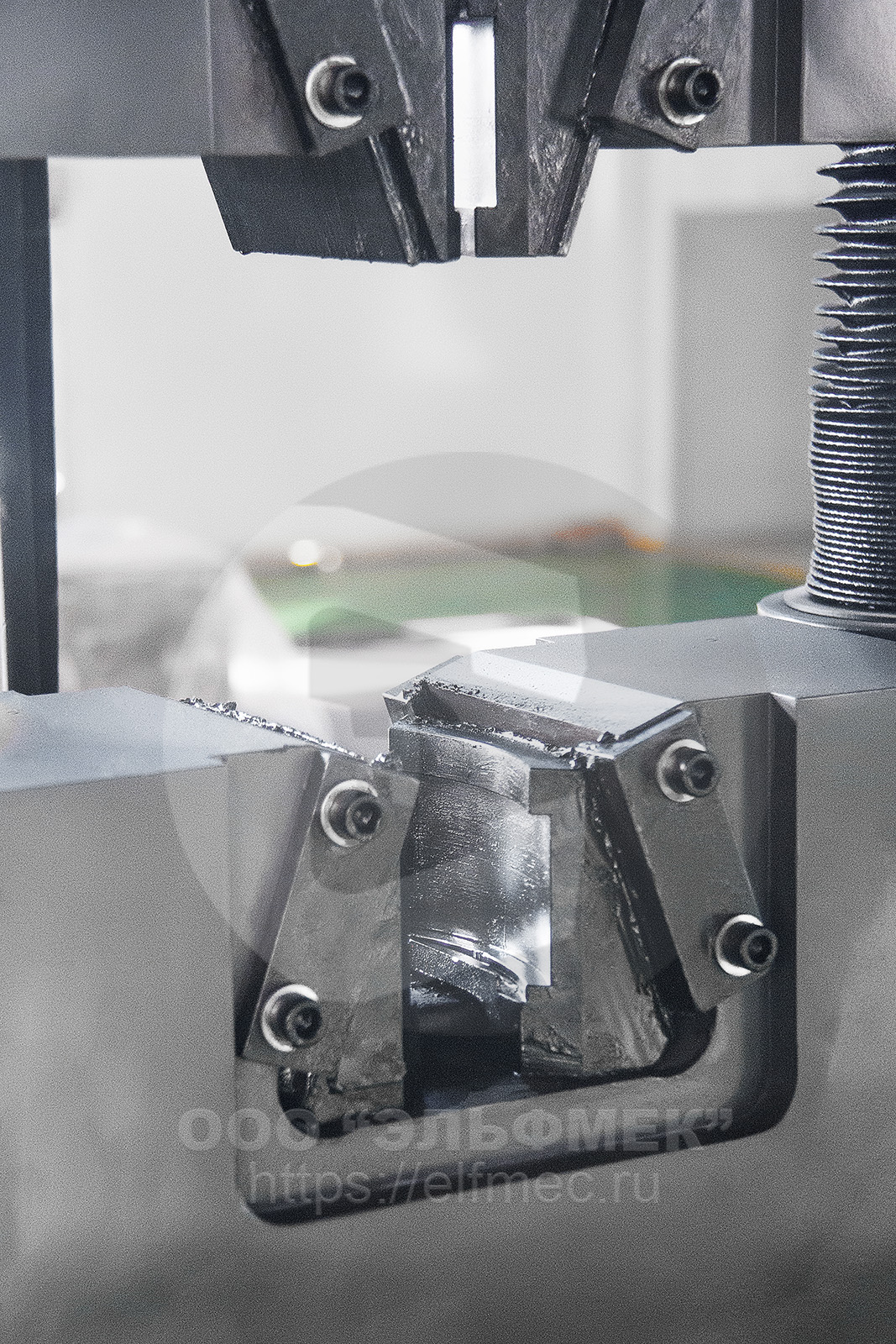

Тип захватов
гидравлические, встроенные
Конструкция захватов
открытый фронт

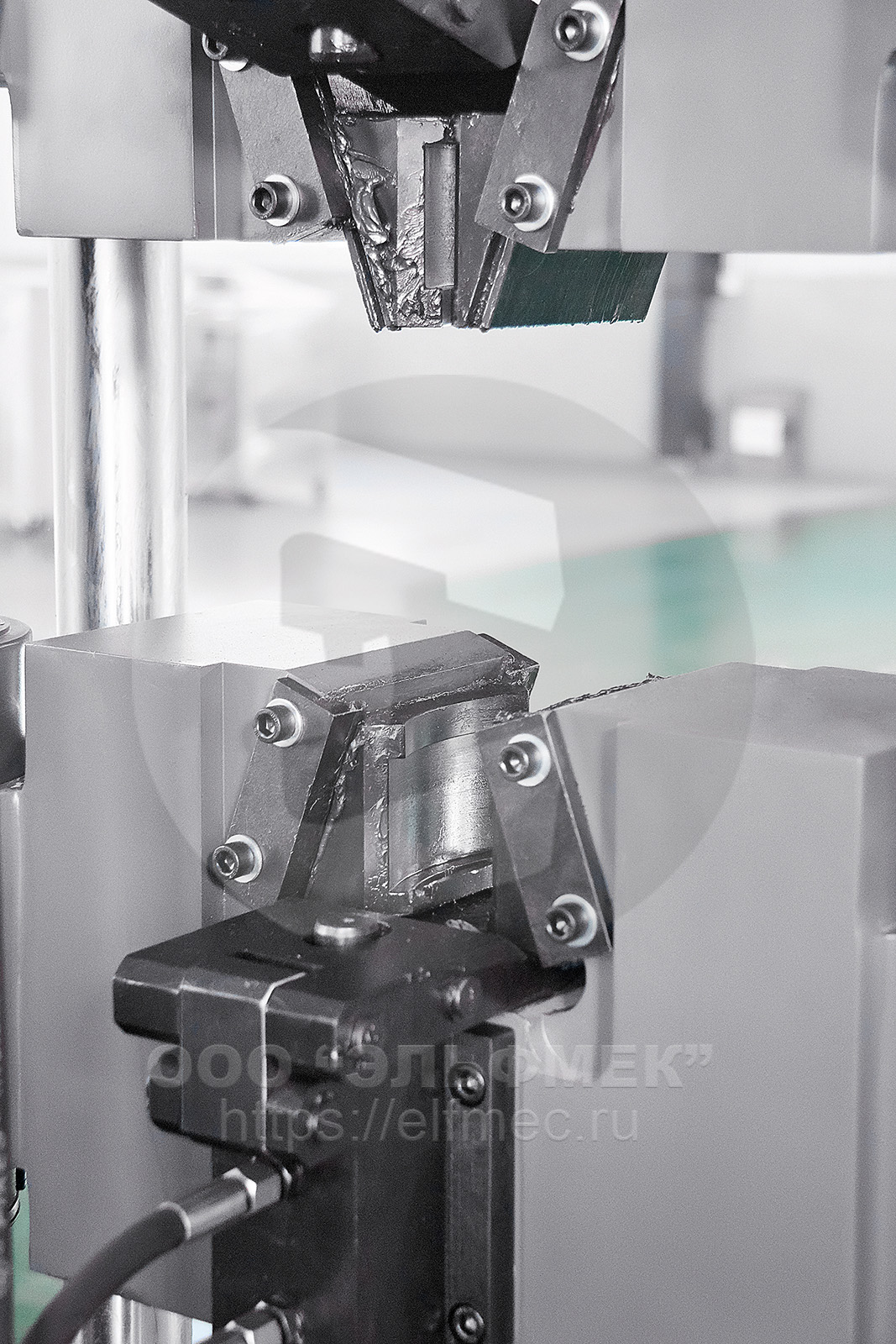

Гидроцилиндр захватов
вынесенный
Количество колонн, шт
4

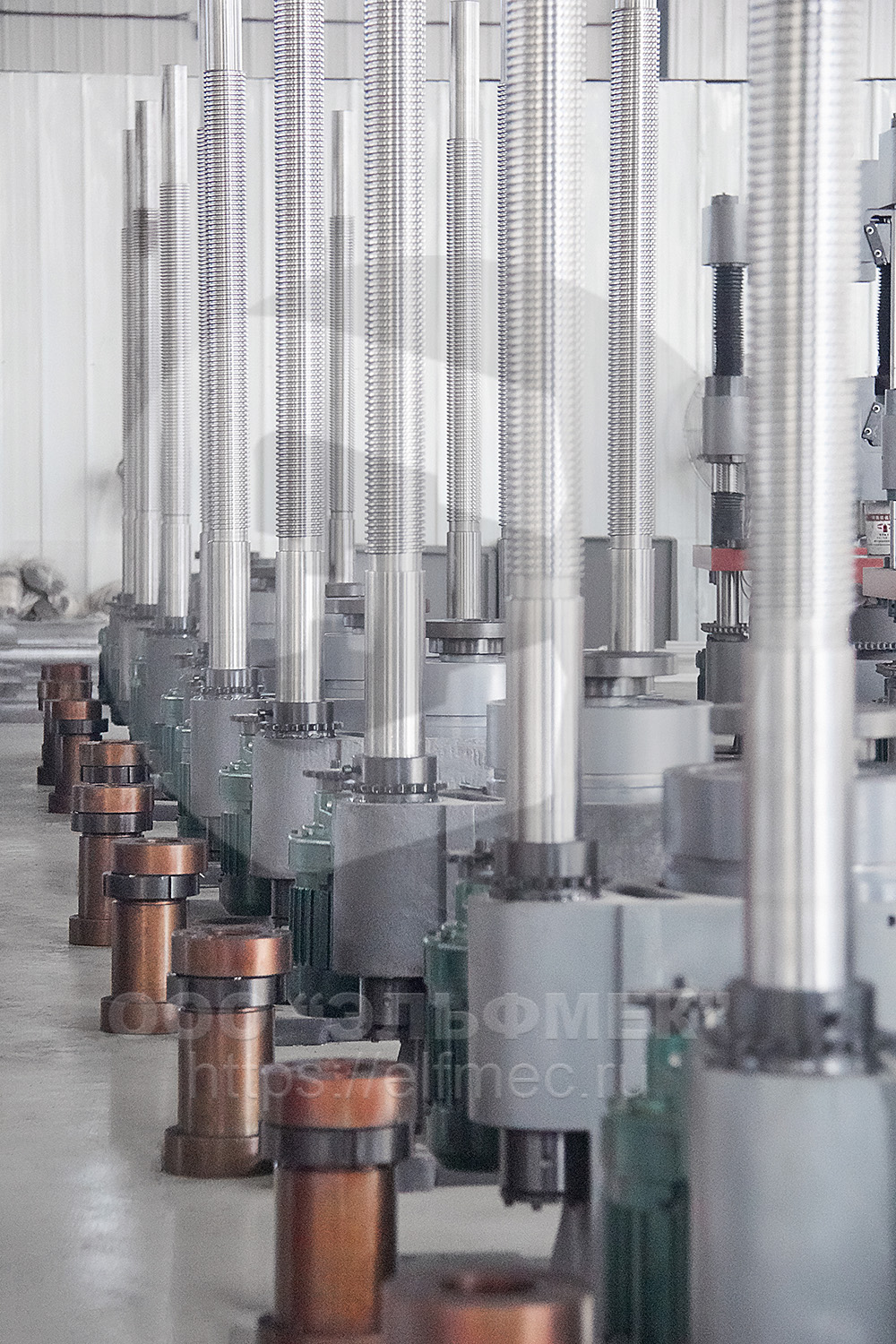

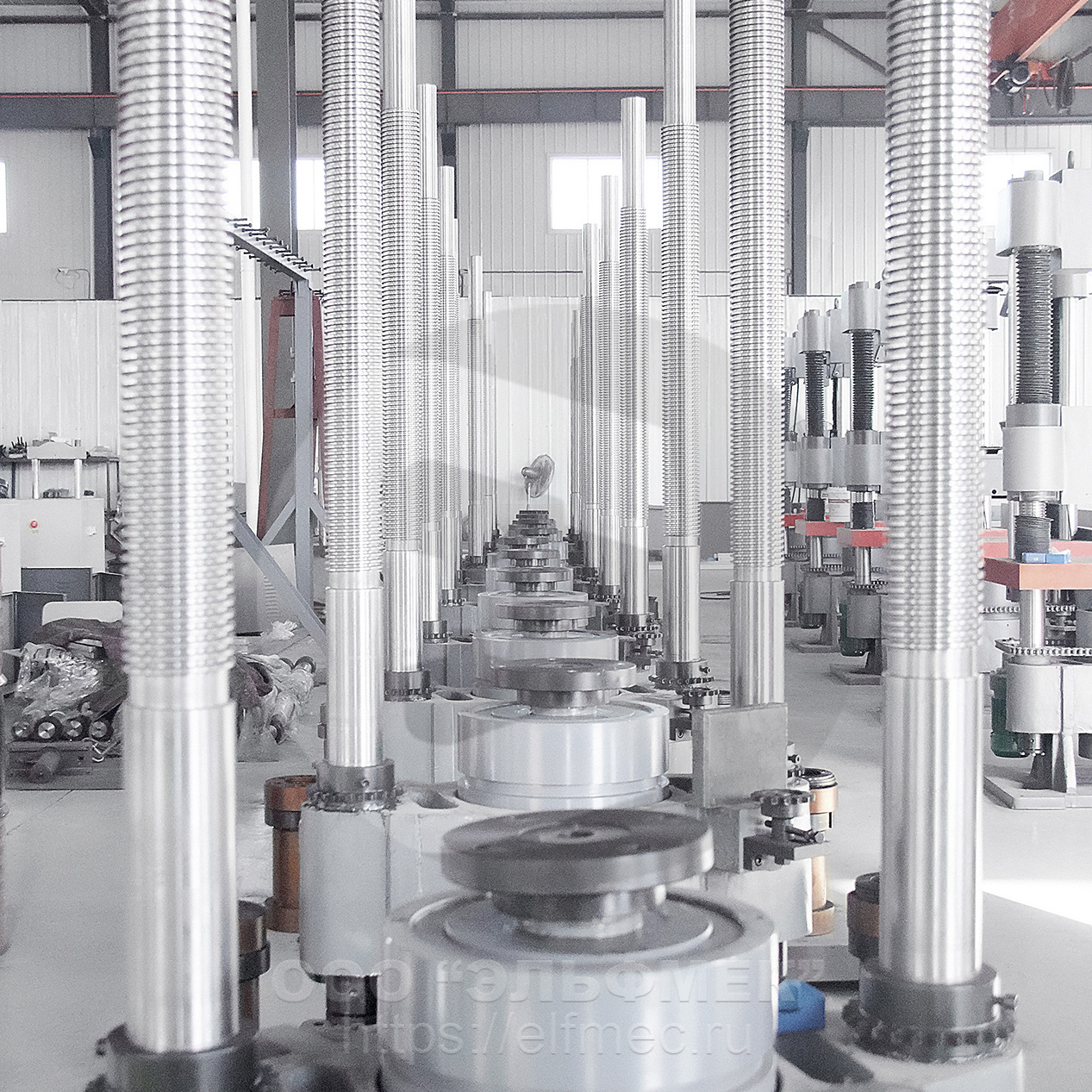

Ходовые винты
2
Направляющие, шт
2

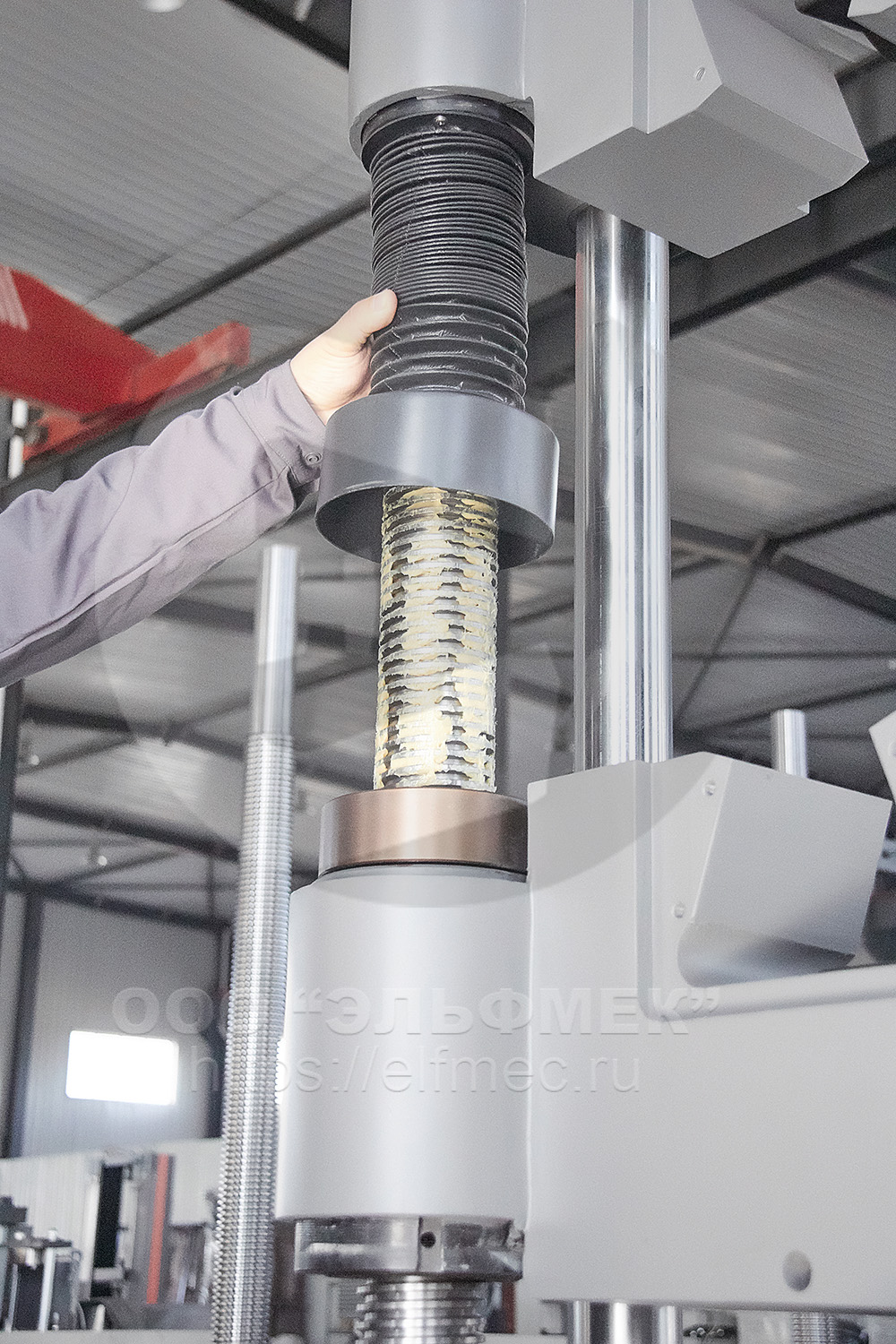

Траверсы
литая сталь
Стандартная высота рабочей зоны на растяжение
600 мм
Стандартная высота рабочей зоны на сжатие
500 мм
Ширина рабочей зоны
500 мм
Тип управления
автоматическое
Каналы управления
по силе, по перемещению, по деформации
Диапазон контроля скорости нагружения
0,005-20 кН/с
Точность контроля скорости нагружения
1%
Диапазон контроля скорости деформации
0,005-1 мм/с
Диапазон контроля скорости перемещения
0,0005-100 мм/мин
Возможность удержания заданной нагрузки в течение длительного периода времени
есть
Программирование ступеней нагружения, выдержка на каждой ступени
есть
Комбинированное управление
есть, по силе, перемещению, напряжению, деформации, относительной деформации
Точность поддержания давления
0.5%
Тип отображения информации
компьютер
Язык
русский
Совместимость
Windows 7, 10
Ввод информации
Данные об образце, настройка серии, сохранение шаблонов образцов
Отображение текущих показателей
Усилие, Максимальное усилие, Деформация, Перемещение, Время, Поперечная деформация, Позиция, Напряжение, Относительная деформация, Относительная поперечная деформация, Счет циклов, Время удержания, Скорость нагружения, Скорость деформации, Скорость перемещения, Скорость напряжения
Одновременное отображение скорости усилия, напряжения, деформации, относительной деформации, перемещения
есть
Цена деления усилия
0,000001 кН
Цена деления перемещения
0,000001 мм
Диаграммы
Усилие - Время, Напряжение - Время, Относительная деформация - Время, Деформация - Время, Усилие - Деформация, Напряжение - Относительная деформация, Перемещение - Время, Усилие - Перемещение, Поперечная деформация - Время
Возможность одновременного отображения диаграмм
есть, три диаграммы
Пошаговый помощник создания процедуры испытания
есть
Задание скорости
ручной ввод, ступенчатая и плавная регулировка
Автоматическое обнуление перемещения при запуске испытания
есть
Защита образца
есть
Работа с графиком
есть
Анализ данных
ручной и автоматический
Уведомление о снятии экстензометра
есть
Результаты
произвольная настройка
Поиск данных
произвольный
Протокол испытания
три способа создания: классический протокол в формате fp3, протокол серии (экспорт в HTML и PDF), протокол Office (в формате Word или Excel), вывод на печать
Добавление и редактирование методик испытания
есть (может выполняться без привлечения сервис-инженера)
Цифровая защита от перегрузки и аварийных ситуаций
есть
Протокол аварийных ситуаций
есть
Автоматическая калибровка датчиков
усилие, перемещение, экстензометр
Автоматическая поверка датчиков
усилие, экстензометр
Подключенные модули в комплекте
Модуль настройки конфигурации SmartDebug, Модуль написания программ испытания SmartProgram, Модуль создания протокола серии SmartReport, Модуль испытания SmartTest
Возможность создания и редактирования языковых модулей
есть
Управление полномочиями пользователей
три уровня
Сохранение результатов испытаний
Без ограничений
Отображение текущих показателей
нет
Обнуление показателей
нет
Позиционирование траверсы
есть
Запуск испытания
нет
Подсветка экрана
нет

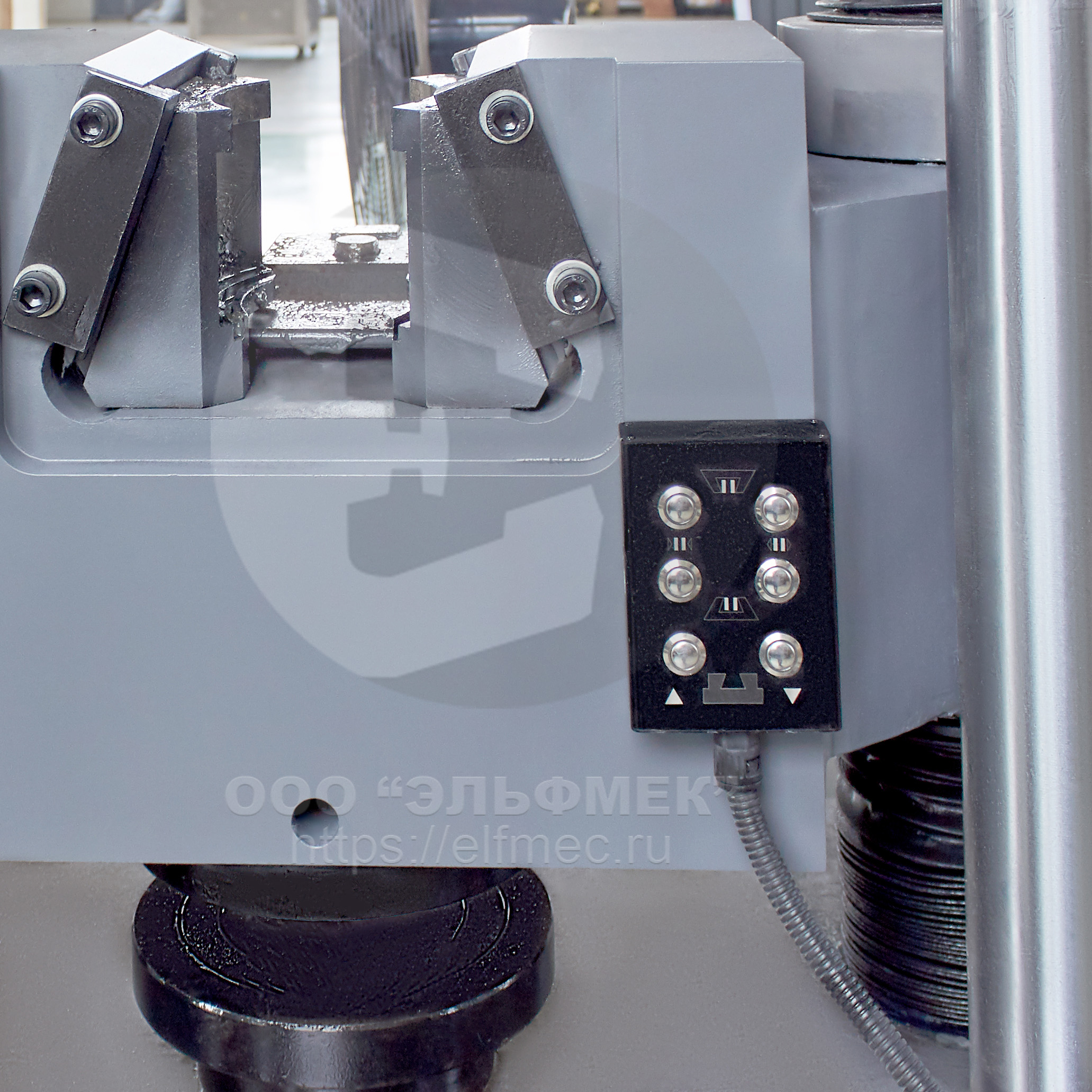

Управление зажимом захватов
есть
Магнитная основа (можно расположить в любом месте на колонне)
есть
T-образные пазы на колоннах для размещения оснастки
нет
Возможность проведения испытания на изгиб
есть
Возможность подключения экстензометра
есть
Возможность установки термокриокамеры или печи
есть
Автоматический контроль температуры масла
нет
Система фильтров
нет
Шкала перемещения на колонне
нет

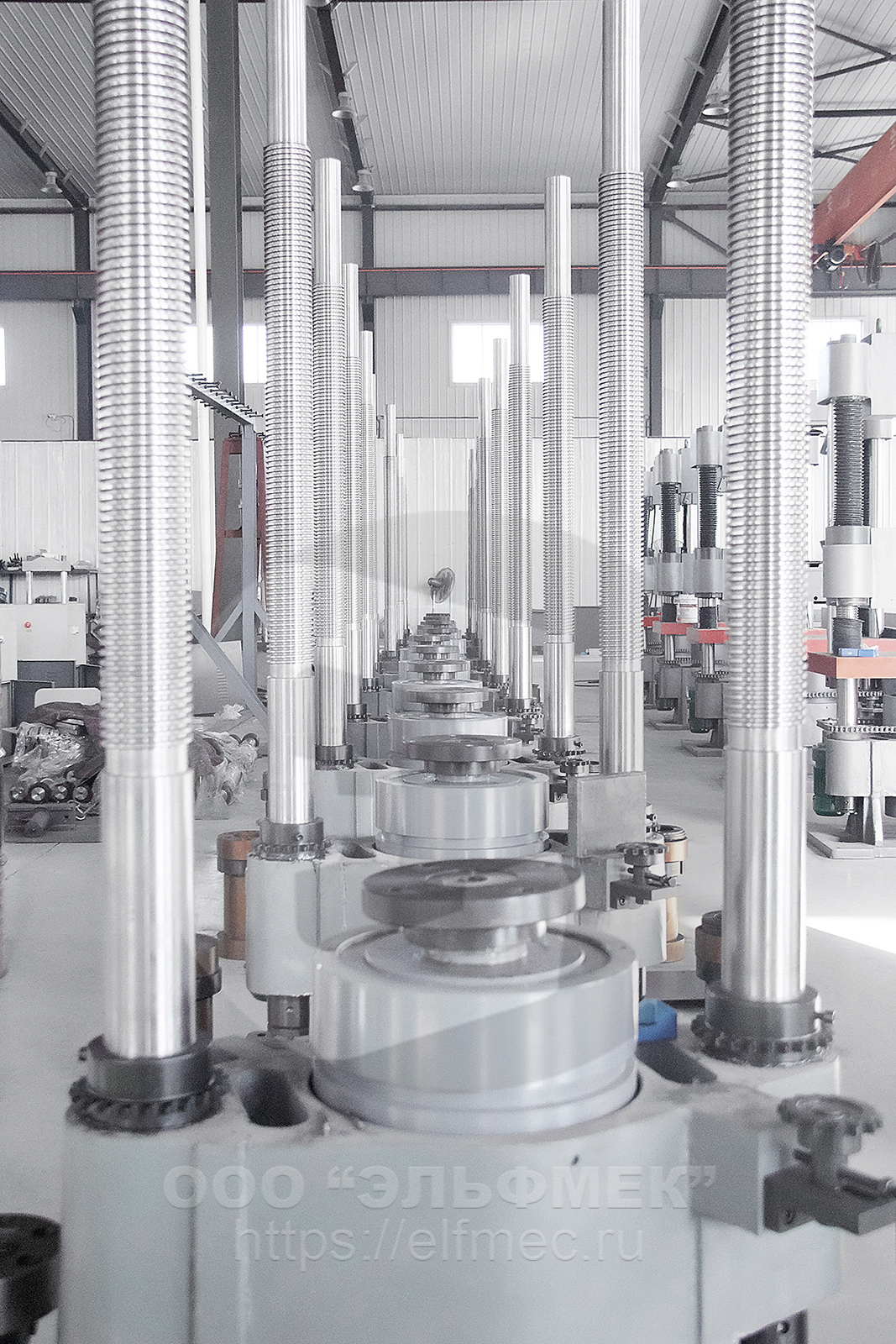

Уровень шума
не более 65 дБ
Габаритные размеры основной установки (Длина), мм
810
Габаритные размеры основной установки (Глубина), мм
620
Габаритные размеры основной установки (Высота), мм
2150
Вес основной установки, кг
2200
Напряжение питания, В
380
Мощность, кВт
0.75
Мощность масляного насоса, кВт
1.5
Внесена в Госреестр СИ РФ
да
Номер в Госреестре СИ РФ
68069-17
Комплектация
Вкладыши для цилиндрических образцов диаметром 13-26 мм, 26-40 мм; Вкладыши для плоских образцов толщиной 0-15 мм Плиты на сжатие 188 мм
