YGBW-500A

2-зонная машина для испытаний на изгиб модели Liangong YGBW-500A была создана и произведена в соответствии с требованиями стандартов GB / T 232-2010 (2024) «Метод испытания на изгиб металлических материалов» и ISO 7438-2005 «Испытание на изгиб металлических материалов».

Конструкция

Установка состоит из основного блока, электрогидравлической системы управления, системы подачи масла и компьютерного блока управления.

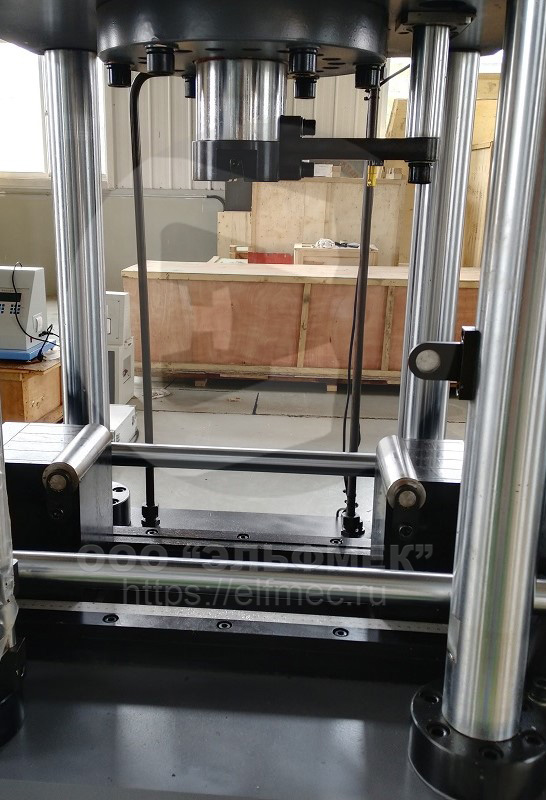

Основная конструкция машины включает вертикальный маслоцилиндр, закрепленный на верхней траверсе, и горизонтального маслоцилиндра, прикрепленного с двух сторон рамы. Регулировка расстояния между опорными роликами осуществляется посредством перемещения горизонтального поршня. Горизонтальный цилиндр имеет параллельный контур управления с замкнутым контуром. Вертикальный и горизонтальный маслоцилиндры управляются независимо друг от друга контроллером и сервоклапаном.

Электрогидравлический клапан, масляный насос, полностью цифровой двухканальный усилитель собственной разработки и встроенная плата сбора данных для микрокомпьютерного управления позволяют осуществлять контроль силового воздействия, деформации образца и перемещения поршня в замкнутом контуре.

Особенности

В машине реализована особая разгрузочная конструкция и оригинальное устройство для снижения образца, а сам процесс изгиба происходит на рабочей поверхности.

Совершенно новая система управления с высокочастотной дискретизацией, замкнутой обратной связью, надежностью и стабильностью работы представляет собой передовое поколение систем управления испытательным оборудованием.

Мощное и интуитивно понятное программное обеспечение: открытая структура испытательных сценариев дает возможность пользователям создавать собственные процедуры в соответствии с действующими стандартами. Программный комплекс управления применяет технологию виртуальных инструментов для вывода на экран в режиме реального времени данных об усилии при испытании, максимальном усилии, перемещении поршня, деформации образца и диаграммы испытаний.

Редактирование формата отчетов и экспорт в формат EXCEL позволяют формировать персонализированные отчеты. Система обеспечивает эффективное управление данными, сбор и классификацию информации в реальном времени, а также функцию поиска данных по различным критериям (серийный номер, дата, название процедуры). Программное обеспечение обладает расширенными возможностями анализа диаграмм, включая автоматическое определение контрольных точек, масштабирование и перемещение по кривой. В процессе испытаний отображаются различные типы диаграмм для облегчения анализа данных.
