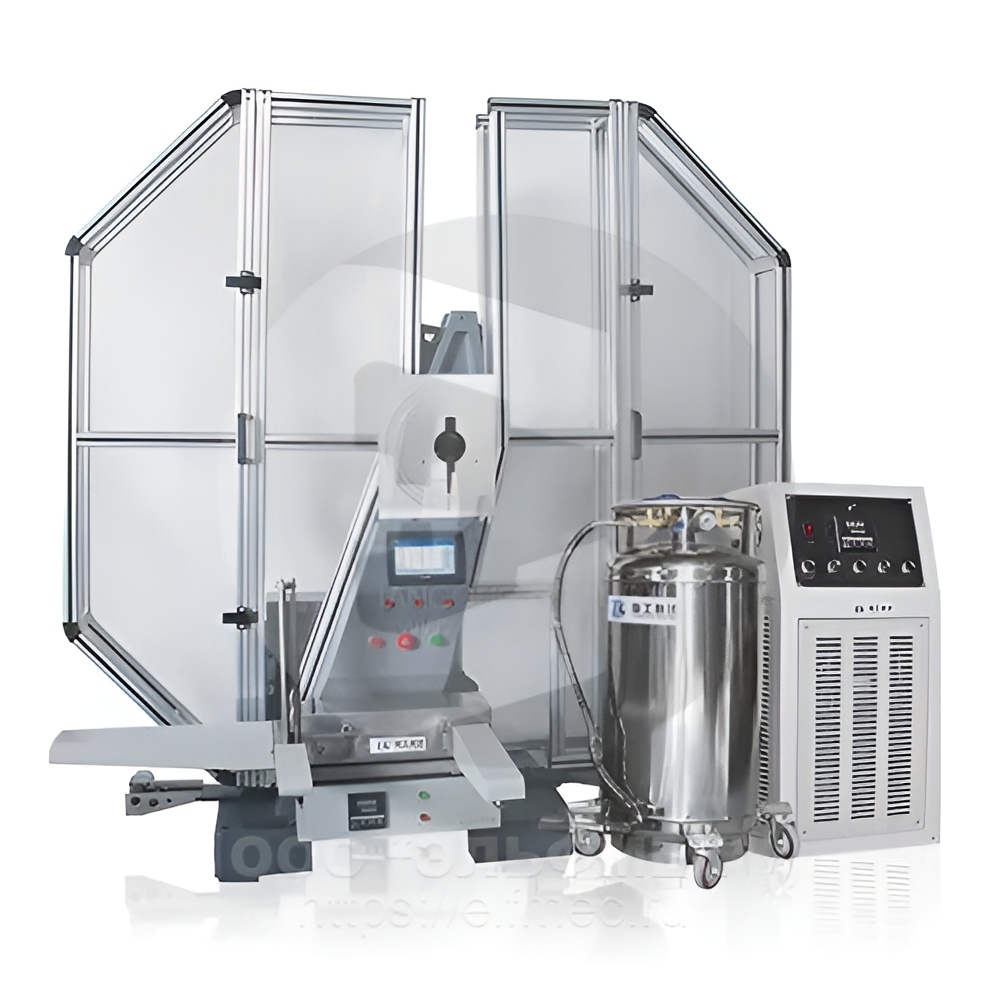

JBDS-750C (-196)

Производитель: Liangong

Автоматизированный комплекс с прочной долговечной литой станиной, двумя типами охлаждения — жидкий азот и компрессор и системой автоматической подачи и позиционирования образцов. Большой выбор молотов эргономичной конструкции и вращающаяся лента для выноса образцов за пределы защитного ограждения

Тип: для металлов

• Управление : сенсорный дисплей
• Запас энергии : 750 Дж (опционально 150/300/450/600 Дж)
• Максимальная температура охлаждения : -80℃ (компрессор), -196℃ (жидкий азот)
• Точность контроля температуры : ±0,5℃ (компрессор), ±2℃ (жидкий азот)
• Количество образцов в кассете : от 10 штук
• Скорость подачи образца : не более 4 секунд
• Внесен в Госреестр СИ РФ : №67757-17

Характеристики Liangong JBDS-750C (-196)

Количество стоек, шт

2

Конструкция корпуса

монолитный

Тип привода

электромеханический

Защитное ограждение

закрытое из плексигласа

Система выноса разрушенных образцов

есть

Гидравлический буфер в системе взвода молота

есть

Максимальная энергия удара, Дж

750

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения

±0,5%

Диапазон измерений потенциальной энергии

от 10 до 80% от номинального значения

Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн)

±0,5%

Потеря энергии при свободном качании маятника за половину полного колебания

не более 0,5%

Скорость маятника в момент удара

5,24 м/с

Основное оборудование для индикации поглощенной энергии

дисплей

Основной тип управления

дисплей

Кнопки на станине

Взвод молота, Удар, Спуск молота, Грибовидная кнопка аварийной остановки

Цена деления по шкале 0-150 Дж

1 Дж

Цена деления по шкале 0-300 Дж

2 Дж

Цена деления по шкале 0-450 Дж

3 Дж

Цена деления по шкале 0-600 Дж

4 Дж

Цена деления по шкале 0-750 Дж

5 Дж

Язык интерфейса

английский

Доступные команды управления

Взвод молота, Подача образца, Возврат штифта, Удар, Спуск молота

Ввод информации

Тип надреза, размеры образца, имя оператора

Цена деления

0,01 Дж

Печать протокола

опционально (комплектация микропринтером)

Калибровка

автоматически

Архив данных

100 партий образцов (по три образца в партии)

Поиск по дате

есть

При диапазоне энергии 0 - 150 Дж, момент маятника

80,3848 Н·м

При диапазоне энергии 0 - 300 Дж, момент маятника

160,7695 Н·м

При диапазоне энергии 0 - 450 Дж, момент маятника

241.1543 Н·м

При диапазоне энергии 0 - 600 Дж, момент маятника

321.5390 Н·м

При диапазоне энергии 0 - 750 Дж, момент маятника

401.9238 Н·м

10*10*55 мм

Количество опор

2

Расстояние в свету между опорами

40 мм

Радиус закругления опор

1,0-1,5 мм (1 мм опционально)

Угол конусности опор

11°

Радиус закругления ножа

2,0 - 2,5 мм, 8,0 мм (опционально)

Угол заострения ножа

30°

Толщина ножа

16 мм

Расстояние от оси качания маятника до центра удара

750 мм

Угол зарядки маятника

150°

Скорость подачи образцов

⩽ 4 секунд

Количество образцов в одной кассете (охлаждение)

40 образцов

Максимальное количество образцов за один этап (охлаждение)

40

Охлаждающая среда

комбинированный

Образцы находятся в охлаждающей среде

есть

Способ охлаждения

компрессор, жидкий азот

Максимальная температура охлаждения

-196

Диапазон температуры охлаждения (компрессор)

комнатная температура ~ -60°C

Диапазон температуры охлаждения (жидкий азот)

комнатная температура ~ -196°C

Точность поддержания установленной температуры (компрессор)

±0,5℃

Точность поддержания установленной температуры (жидкий азот)

±2℃

Количество компрессоров

2

Производитель компрессора

Embraco, Италия

Требуемый объем теплоносителя (спирта этилового)

5 литров

Скорость охлаждения от комнатной температуры (25°C) до 0°C

около 1.5°C/мин

Скорость охлаждения от 0°C до -20°C

около 1.2°C/мин

Скорость охлаждения от -20°C до -40°C

около 1.0°C/мин

Скорость охлаждения от -40°C до -60°C

около 0.8°C/мин

Стандартный объем криогенного сосуда

50

Автоматическая система повышения давления AutoPressure

есть

Манометр

есть

Предохранительный клапан

есть, два

Ролики для перемещения

есть

Скорость охлаждения от комнатной температуры (+25°C) до -196°C

2°C ~ 5°C в минуту

Тип

встроенный в криостат, PID-терморегулятор SmartControl

Отображение текущего значения температуры

есть

Выставление заданной температуры

есть

Система оповещения о достижении заданной температуры Alarm

есть

Отсчет времени

есть, цифровой таймер

Термосопротивление

Платиновый датчик температуры PT-100

Ширина, мм

2100

Глубина, мм

835

Вес копра, кг

900

Напряжение питания, В

380

Госреестр СИ РФ

есть

Номер в Госреестре СИ РФ

67757-17

Декларация соответствия ТР ТС

есть

Комплектация

молот 750 Дж, система AutoFeed©

Состав комплекса

копер модели JB-750S, встроенный криостат CDW-196T, встроенная система автоподачи образцов AutoFeed© при сверхнизких температурах

Гаратнийный срок

12 мес

ГОСТ 10708-82

Копры маятниковые. Технические условия

ГОСТ 9454-78

Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ Р ИСО 148-1-2013

Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания

ИСО 148-3:2008

Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин

DIN EN 10045-1

Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи

EN 10045-2

Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний)

ASTM E23-81 (опционально)

Метод испытания надрезанных металлических образцов на удар
